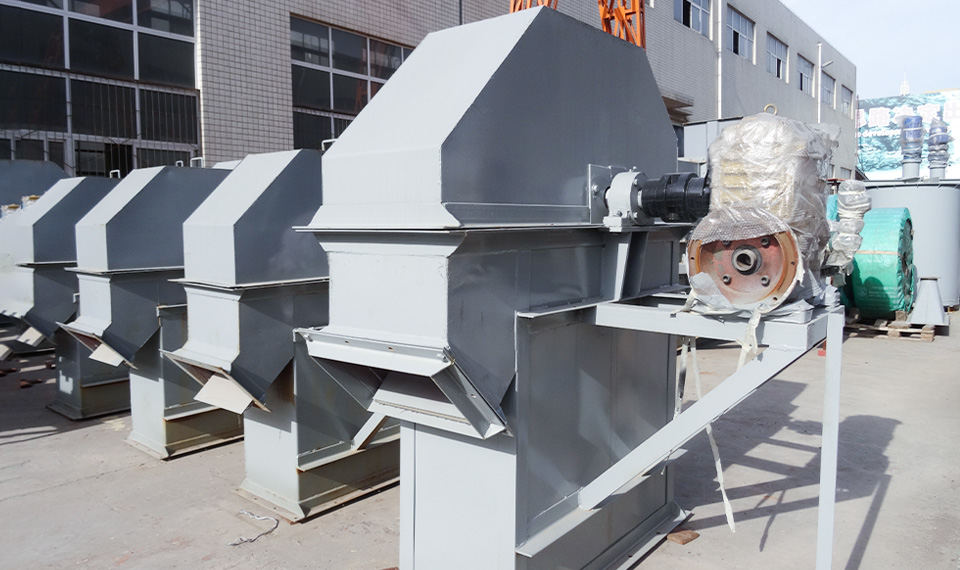

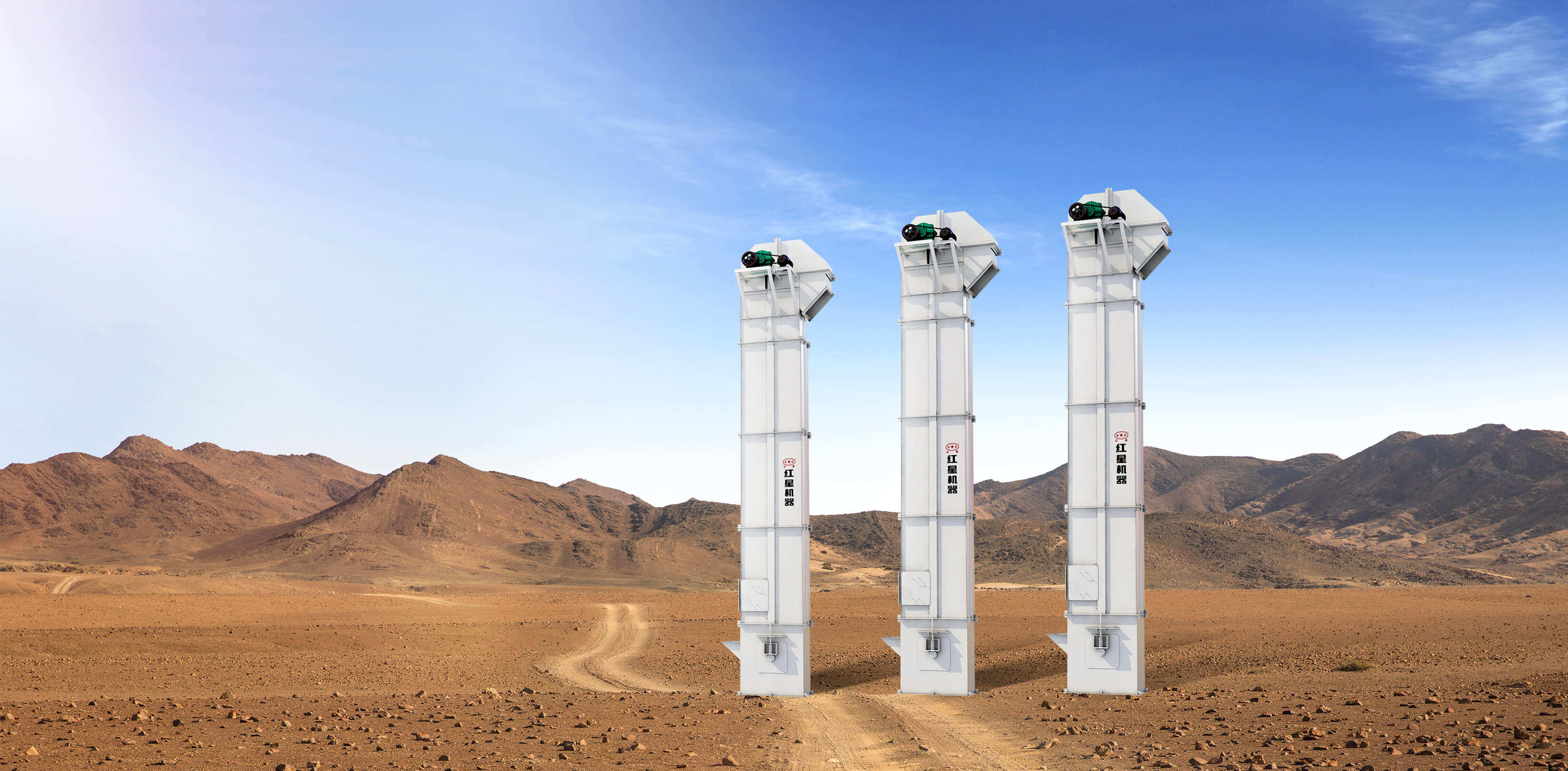

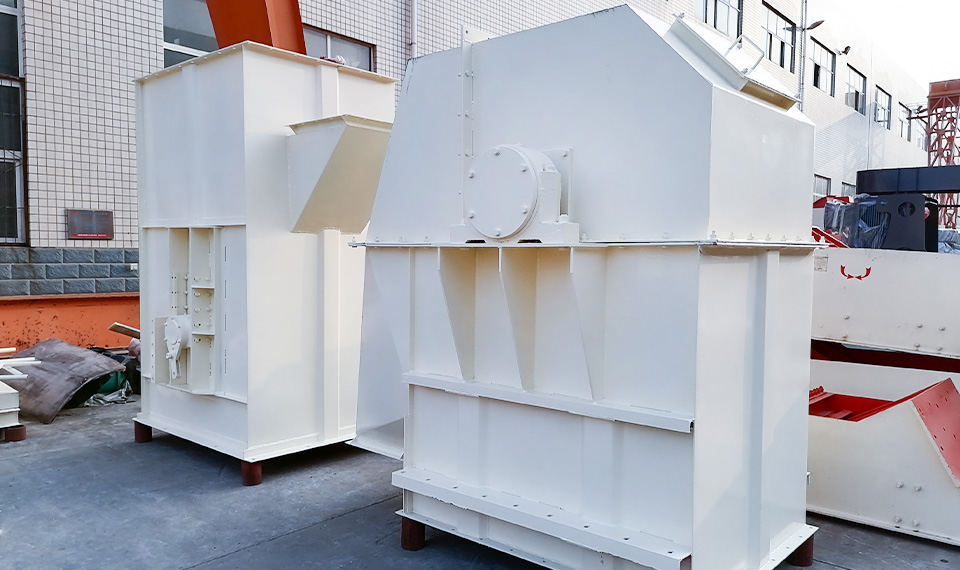

斗式提升机

斗式提升机

『提升高度』:28-40m

『输送量』:8-120m³/h

『应用领域』:碳酸钙粉碎加工、石膏粉加工、电厂脱硫、非金属矿制粉、煤粉制备等

『适用物料』:石灰石、方解石、碳酸钙、白云石、重晶石、滑石、石膏、辉绿岩、石英石、膨润土等

销售热线0371-67776666
分享:

输送量大,提升高度高,运行平稳可靠,寿命长

该提升机具有输送量大,提升高度高,运行平稳可靠,寿命长等显著优点,其主要性能及参数符合JB3926----85《垂直斗式提升机》(该标准等效参照了国际标准和国外先进标准),牵引圆环链符合MT36----80《矿用高强度圆环链》,本提升机适于输送粉状,粒状及小块状的无磨琢性及磨琢性小的物料,如:煤、水泥、石块、砂、粘土、矿石等,由于提升机的牵引机构是环行链条,因此允许输送温度较高的材料。

突出优势

工作原理

料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转, 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。斗式提升机一般都装有机壳,以防止斗式提升机中粉尘飞扬。

技术参数

环链胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗距
(mm)

电机功率

(kw)

TH160型 25 7-12 15-20 400 3-4
TH200型 28 8-15 20-30 500 3-5.5
TH250型 30 10-25 25-35 500 4-7.5
TH300型 30 25-35 30-40 500 5.5-11
TH315型 40 30-40 35-45 512 5.5-15
TH400型 40 45-60 40-55 512 11-22
TH500型 40 65-80 50-60 512 15-30
TH630型 40 100-120 60-65 688 18.5-37
TH800型 40 130-150 65-75 920 22-45

钢丝胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗容
(L)

电机功率

(kw)

TDG160型 80 34 0-20 2.6 2.2-11
TDG200型 80 45 0-25 4.1 3-15
TDG250型 80 71 0-30 6.5 5.5-22
TDG315型 80 101 0-35 10 7.5-30
TDG400型 80 158 0-40 16 15-45
TDG500型 80 218 0-45 25 18.5-55
TDG630型 80 345 0-50 40 30-90
TDG800型 80 491 0-50 61 45-132

板链提升机技术参数

规格

最大提升度

(m)

最大提升量

(m³/h)

允许占百分比

(%)

节距(

mm)

电机功率

(kw)

10 25 50 75 100
物料最大块(mm)
NE15 40 16 65 50 40 30 25 101.66 1.5-4
NE30 59 31 90 75 58 47 40 152.4 2.2-7.5
NE50 62 60 90 75 58 47 40 152.4 3-15
NE100 58 110 130 105 80 65 55 200 7.5-30
NE150 65 170 130 105 80 65 55 200 11-37
NE200 73 220 170 135 100 85 70 250 18.5-75
NE300 61 320 170 135 100 85 70 250 22-75
NE400 47 420 205 165 125 105 90 300 45-90
NE500 58 500 240 190 145 120 100 300 45-132

200000+家客户倾心之选

红星机器凭借着高端的技术、卓越的品质及一流的服务赢得了世界点赞,在国内外200多个知名企业中大放异彩!

相关案例

浙江方解石、石灰石磨粉生产线

项目名称: 浙江方解石、石灰石磨粉生产线

处理物料:方解石、石灰石

成品粒度:600-1250目超细粉

设备配置:颚式破碎机、斗式提升机、超细磨粉机、料斗、集粉器、集电装置等设备。

金山滑石磨粉机生产线

项目名称: 金山滑石磨粉机生产线

处理物料:滑石成品细度:100-150目

设备配置:颚式破碎机、斗士提升机、高压磨粉机等。

内蒙磁铁矿选矿生产线

项目名称: 内蒙磁铁矿选矿生产线

处理物料:磁铁矿

铁精矿品位:67.81%

铁精矿回收率:92.69%

主要设备:颚式破碎机、分级机、球磨机、磁选机、浓缩机等
