单筒冷却机

单筒冷却机

『产品规格』:Φ1.5×15m-Φ4.5×50m

『生产能力』:2-36t/h

『应用领域』:水泥、硅酸盐制品、新型建筑材料、耐火材料、玻璃陶瓷等生产行业。

『适用物料』:石灰石、水泥熟料、铝矾土、活性石灰、氢氧化铝、高岭土等

免费获取报价

7*24小时免费咨询热线

0371-67776666

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

应用广泛,技术优异

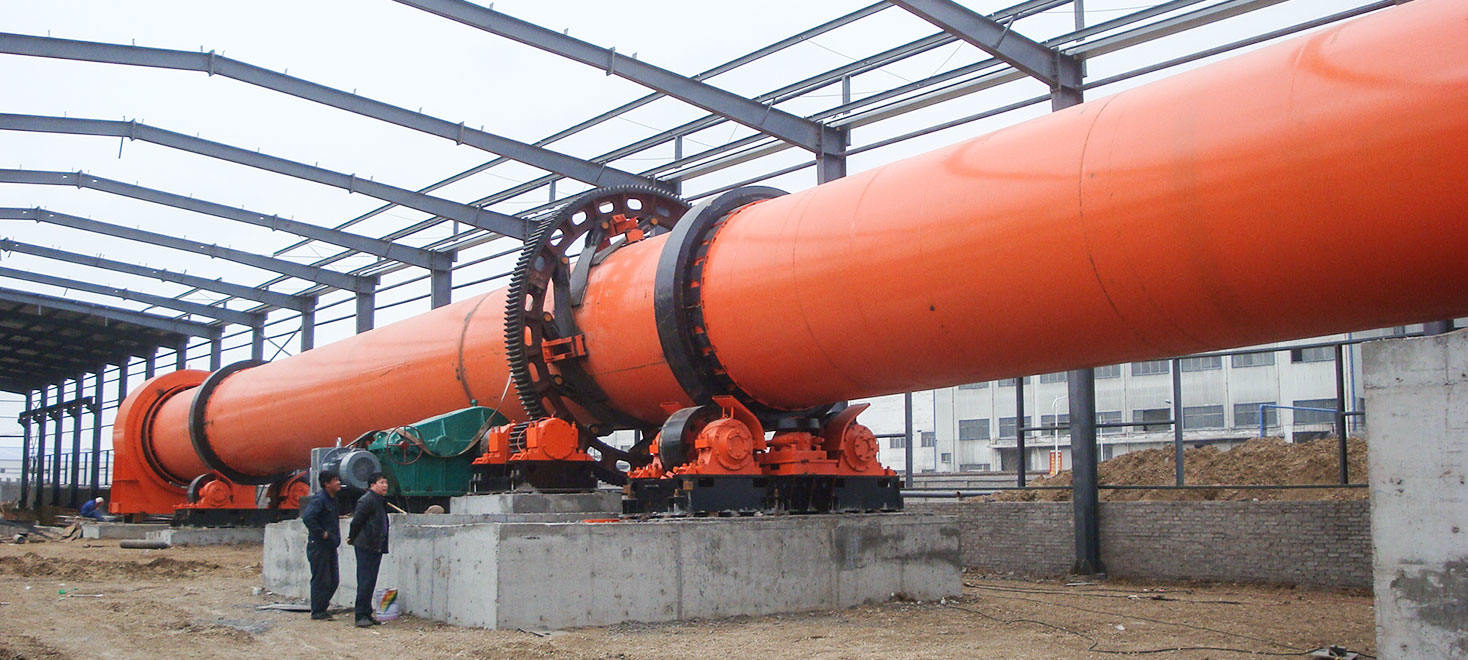

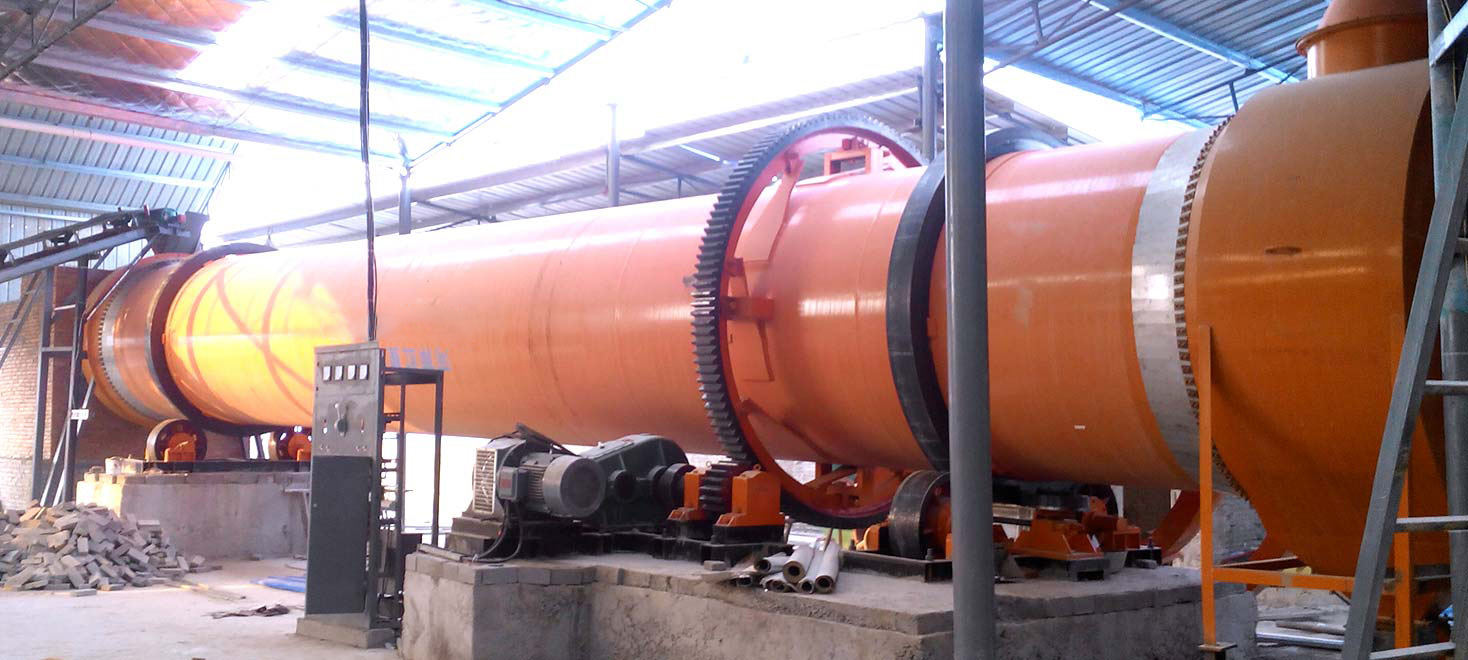

单筒冷却机是回转窑系统中重要设备之一,将从回转窑出来的熟料(1000-1200℃)通过筒体回转带动物料与空气进行充分热交换,使物料冷却到(200℃以下),同时提高熟料质量和易磨性,具有结构简单、运转率高、操作维护方便等特点。

突出优势

工作原理

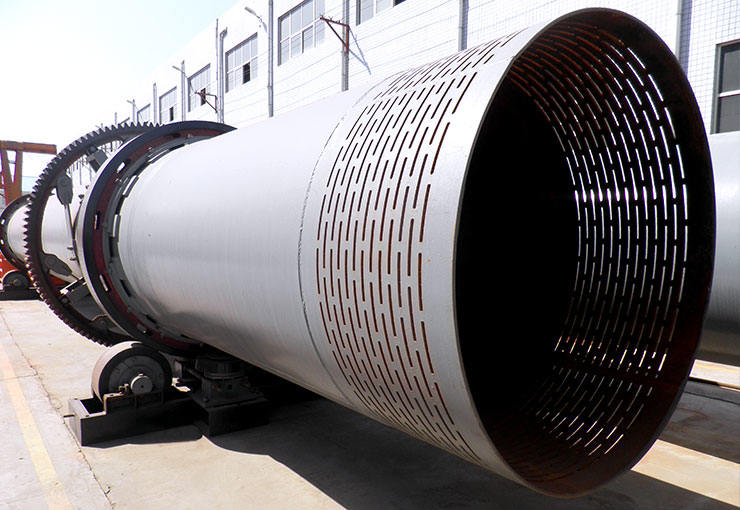

冷却机主要由一个与水平成5%的斜度,直径为1.5米长度为12米的回转筒体构成。内装有扬料板。筒体在离两端2.5米的地方借助于托圈支撑在挡托轮装置上,低端托圈和挡轮滚动接触,以阻止其筒体轴向滑动。筒体的回转是借助于固定在离高端托圈1米处筒上的大齿圈,通过一套传动装置带动。

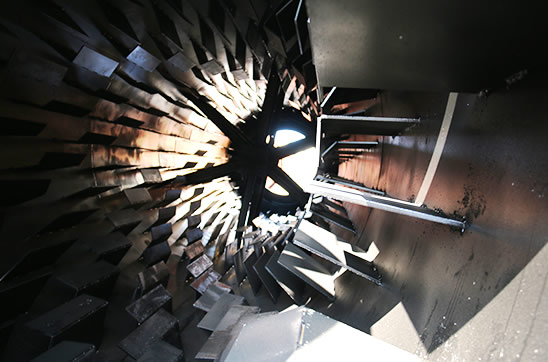

熟料在扬料区被多次扬起,并均匀地抛撒,冷却空气与热熟料进行强烈的热交换。特别是在低温区,可以通过改善扬料板结构、布置形式以及调整筒体的斜度和转速,来增加熟料与冷却空气的接触时间,控制熟料的移动速度,使熟料内部的热量有充足的时间向表面传导,从而对温度较低熟料的热量充分回收。

技术参数

规格(m)
(直径×长度)
生产能力
(t/h)
安装斜度
(%)
主减速机 主电动机
(kw)
总重量
(t)
Φ1.5×15 2-3 3-5 ZQ500 15 28
Φ1.5×20 3-4 3-5 ZQ500 15 35
Φ1.8×18 4-6 3-5 ZQ500 18.5 47
Φ2.0×22 7-8.5 3-5 ZQ500 22 61
Φ2.2×18 7-8.5 3-5 ZQ500 22 64
Φ2.2×22 8-10 3-5 ZQ650 30 73
Φ2.4×24 12-15 3-5 ZS125 45 98
Φ2.5×25 15-20 3-5 ZS125 55 110
Φ2.8×28 16-22 3-5 ZL100 55 130
Φ3.0×30 20-25 3-5 ZL115 75 169
Φ3.2×36 28-32 3-5 ZL115 90 200
Φ3.3×40 32-36 3-5 ZL130 132 237
Φ3.6×36 35-38 3-5 ZSY450-28 185 318
Φ4.0×36 50-60 3-5 ZSY450-25 220 348
Φ4.0×45 60-70 3-5 ZSY450-25 250 414
Φ4.5×50 70-75 3-5 ZSY500-25 315 576
