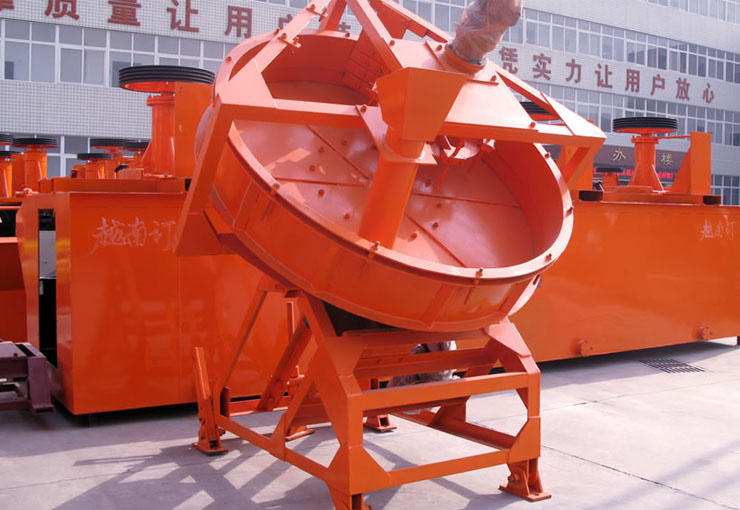

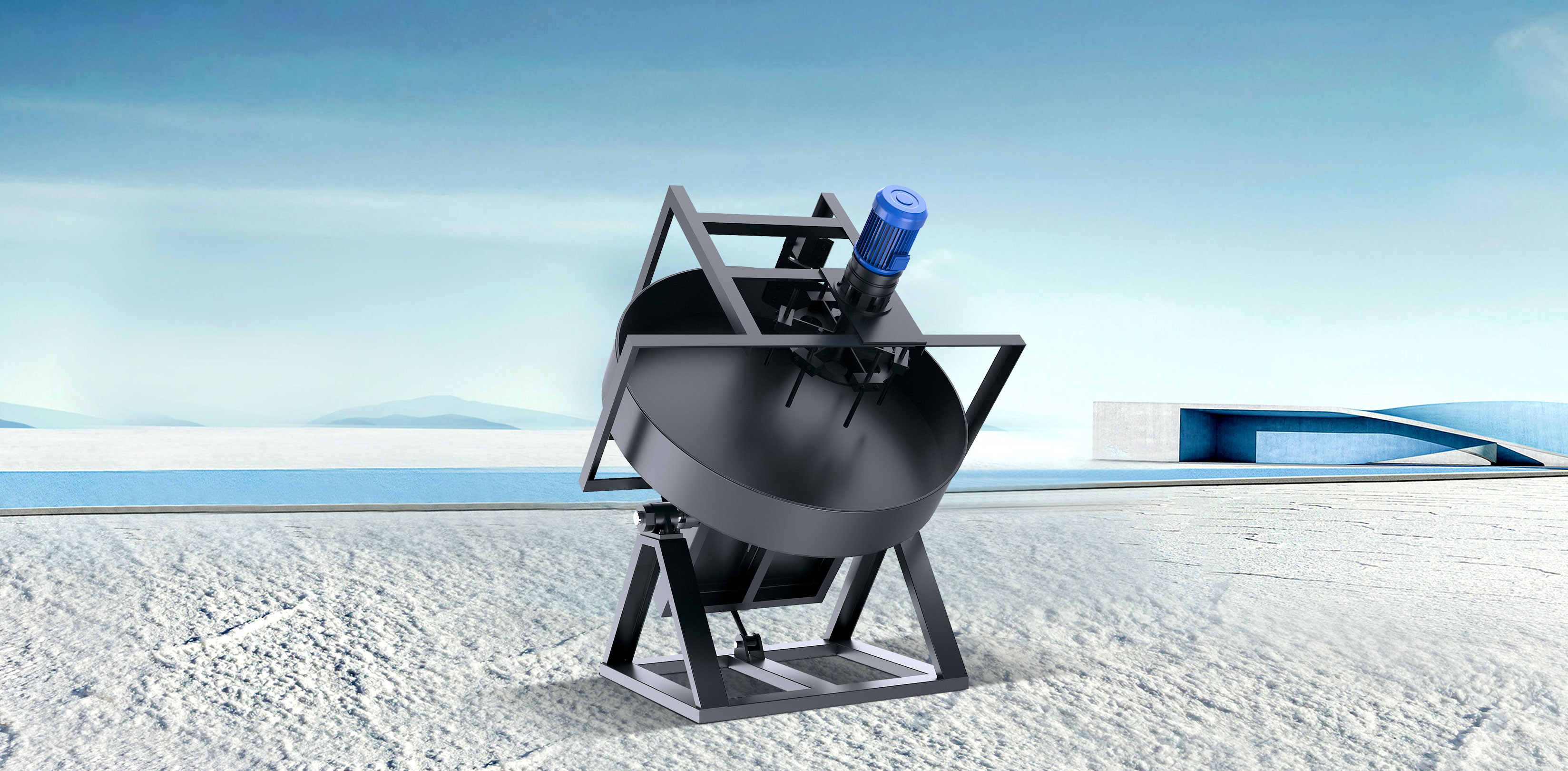

圆盘造粒机

圆盘造粒机

『产品重量』:2850-6510kg

『生产能力』: 4-24t/h

『应用领域』:水泥、硅酸盐制品、新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。

『适用物料』:石英石、金矿石、铁矿石、水泥熟料、铜矿石、磁黄铁矿等

销售热线0371-67776666
分享:

结合国外技术改造而成

圆盘造粒机是我公司结合国内外同类设备先进技术的基础上改造而成的。圆盘造粒机盘内衬高强度玻璃钢,具有造粒均匀、成粒率高、运转平稳、设备坚固耐用、使用寿命长等优点,是很理想的制粒设备。

造粒盘圆采用整体圆弧结构,成粒率可达93以上。造粒盘设有三个出料口,便于间断生产作业,大大降低了劳动强度,提高了劳动效率。减速机与电动机采用柔性皮带传动,起动平稳,减缓冲击力,提高设备使用寿命。造粒盘盘底采用多条辐射钢板加强,坚固耐用,永不变形。加厚、加重、坚固的底座设计,不需地脚螺栓固定,运转平稳。

突出优势

工作原理

预加水成球盘式全盘成球法。生料粉在双轴搅拌机内被雾化水均匀湿润,形成粒度很均匀的球核,然后送进成球盘中进行成球。料球的水分应控制在12~14%。水应大部分在双轴搅拌机内加入,成球盘中只加入少量的补加水,补加水量控制在0~3%左右。干粉造粒则直接加在成球盘内,并喷洒适量的水分,生料球核进入成球盘后在盘内受离心力,摩擦力和重力的作用,沿抛物线运动。

由于物料的粘结性和可塑性,使球核在运动过程中互相粘结并逐渐长大。当成球盘的倾角,盘边高,转速及水分等参数一定时,不同粒径的料球由于重力不同而按不同的脱离角离开盘边向下滚动。料球在不断的滚动过程中将球内的水分不断排挤出表面,由于物料的粘结性以及表面液膜的自然挥发,使料球具有一定的强度,然后随着倾斜盘体的转动从盘的边部排出盘外。

技术参数

产品规格(m) 盘转 (r/min) 生产能力 (t/h) 配用动力 (kw) 盘斜度调整范围 外形尺寸(m) 总重(t)
Φ2.2 14.25 4-8 7.5 35-55 2.8×2.75×2.58 3.2
Φ2.5 11.81 5-10 7.5 35-55 3.2×2.3×3 3.6
Φ2.8 11.21 12-16 7.5 35-55 3.4×2.6×3.1 4.1
Φ3.0 11.3 15-18 11 35-55 3.7×2.7×3.3 4.8
Φ3.2 9.6 15-20 11 35-55 3.9×2.7×3.4 5.6
Φ3.6 9.1 18-24 15 35-55 4.3×3.1×4.0 7.2
