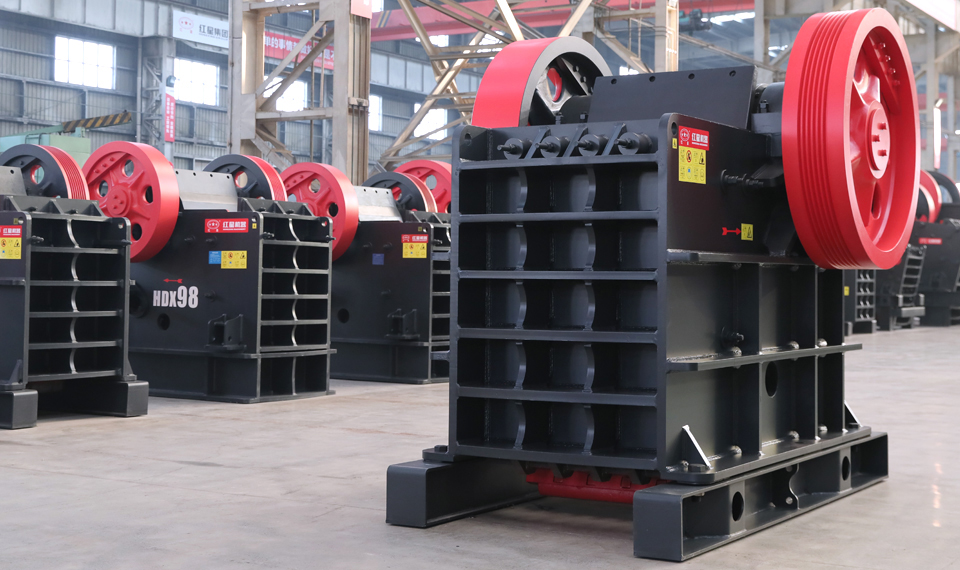

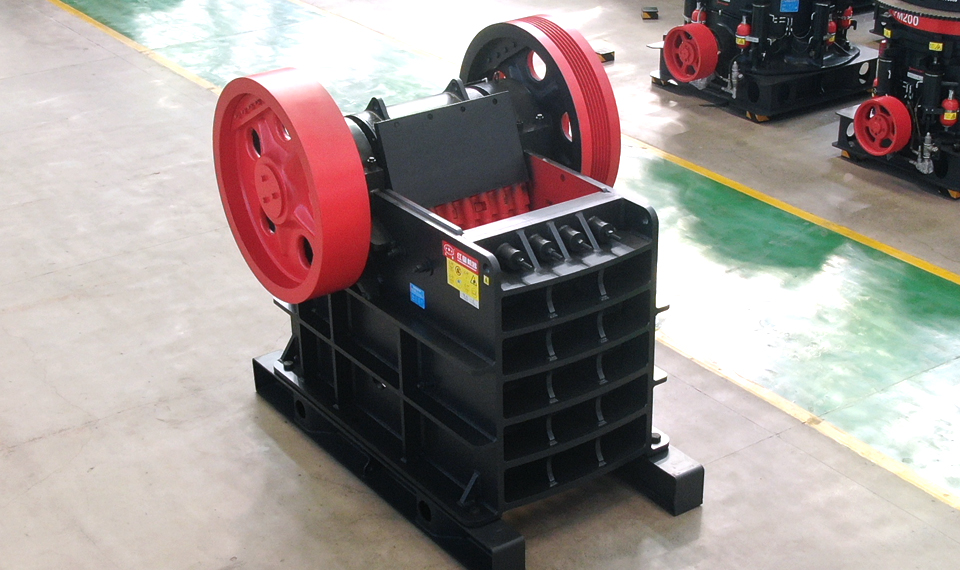

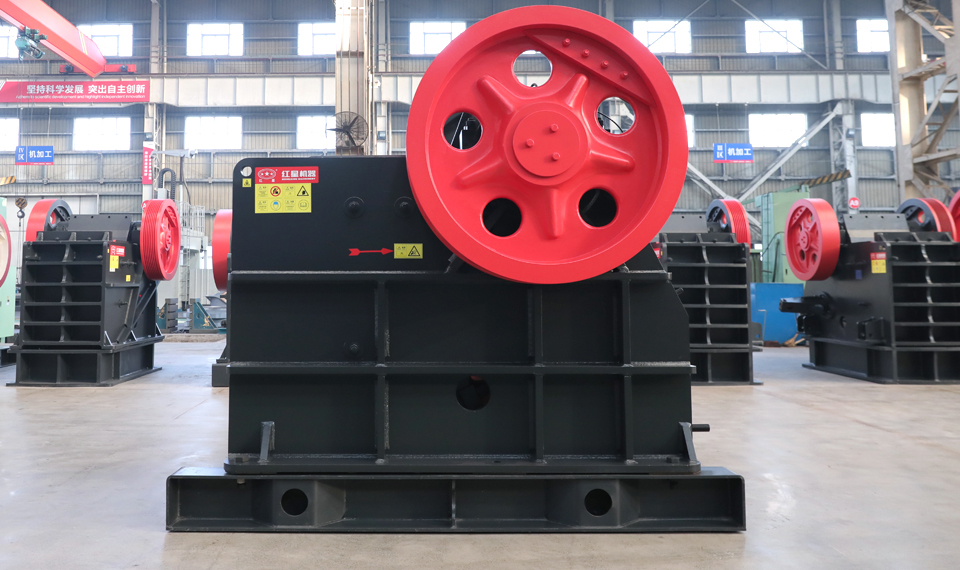

德版颚式破碎机
  • 德版颚式破碎机
  • 德版颚式破碎机
  • 德版颚式破碎机
  • 德版颚式破碎机
分享到:
暂无PDF文件

德版颚式破碎机

【进料粒度】:≤800mm      【生产能力】:40-910t/h
进料粒度:≤800mm   生产能力:40-910t/h
应用领域

砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等

适用物料

河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等

全国24小时销售热线:

0371-6777 6666

在矿山和建筑破碎行业,处于生产线前端的颚式破碎机,其性能直接影响全套生产线的质量与运行情况,这使人们对颚破的产能和稳定性要求越来越高。根据市场需求,红星机器以自身20多年的破碎行业工程案例经验,与德国破碎机专家联合开发的HD系列高性能颚式破碎机,为矿山和碎石生产线提产提质带来新的突破。

德版本鄂式破碎机

HD德版颚式破碎机的特点在于将破碎腔型、运动参数的优化设计完美配合,不仅使机器产能和产品质量大大提升,而且扩大了产品应用范围。HD可广泛应用于金属和非金属矿、建筑、砂石、水泥、冶金等各个行业,在处理坚硬物料方面,有着出色表现。

德版本鄂式破碎机

突出优势

破碎力大
使用超大轴承和锻造主轴,承载破碎力更大。
破碎比大
低悬挂运动机构设计,提供更大破碎比。
易于维护
采用高耐磨齿板,维护周期更长,节约开支。
故障率低
性能可靠,进行了优化设计,故障率低。

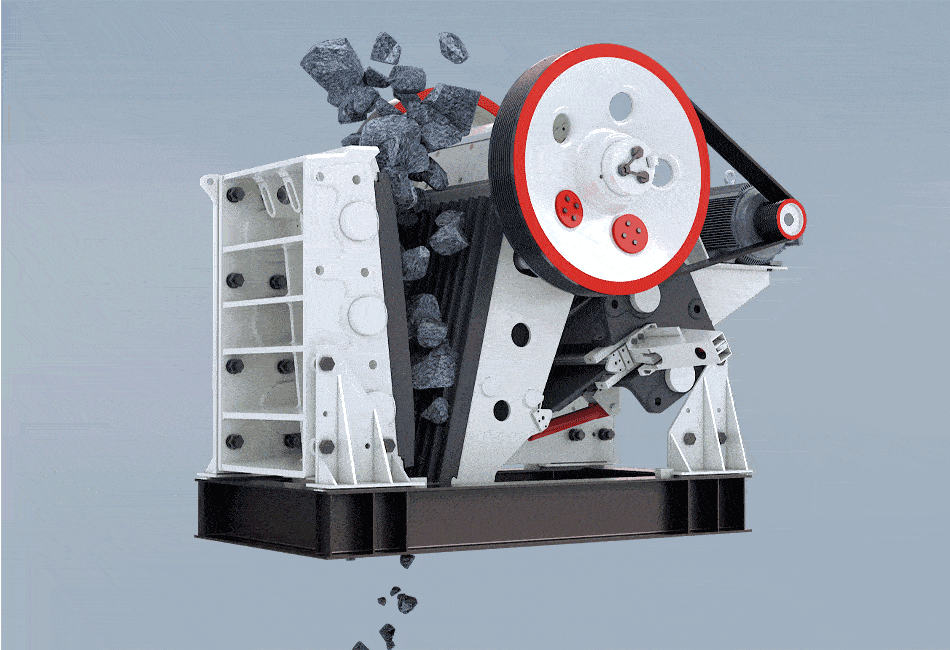

工作原理

HD德版颚式破碎机主要部件

德版鄂式破碎机结构

偏心轴:偏心轴经锻打热处理,强度更高,通过能力更大;两端配备超大轴承,承载能力强,坚固耐用。

飞轮:经过多次计算设计,有效平衡偏心运转产生的不平衡力;与配重完美配合,降低振动等级,运转更加平稳可靠。

机架:E型机架,合理分配加强筋,加强机器强度和稳定性,运转振动小、噪音低;边护板螺栓固定系统,方便快捷。

颚板:曲线形优化,提高产能,降低磨损;锰钢合金,增加厚度,坚固耐用,上下对称,可对调二次使用。

轴承座:优化结构,运转更稳定,减少因变形对轴承的伤害;特殊放置方式,有效消除破碎分力。

调整装置:调整装置配备了液压缸或螺杆,排料口调节方便快捷。

润滑系统:集中润滑系统,采用通用润滑连接头,高效快捷;迷宫密封,能有效阻止灰尘。

破碎腔型:优化设计,精确偏心距计算,合理动颚运动轨迹设计,产量提高30%-50%。

技术参数

型号 进料口尺寸(mm) 最大进料粒度 (mm) 出料口范围(mm) 处理能力(t/h) 配用电机功率(kw) 宽(A)
(mm)
长(B)
(mm)
高(C)
(mm)
下料口长(D)
(mm)
下料口高(E)
(mm)
HD72(57) 460×720 425 45-100 40-120 6P   55 1566 1965 1630 460 1150
HD86(69) 580×860 500 50-150 85-275 8P  75 1722 1943 1810 580 1250
HD98(751) 680×980 630 75-175 110-350 8P   110 1960 2470 2180 680 1450
HD110(912) 850×1100 750 100-200 220-510 6P   132 2381 2775 2500 850 1800
HD125 950×1250 900 125-225 280-650 8P   160 2600 3320 3120 950 2000
HD145 1100×1450 950 125-275 360-910 8P   200 3200 4110 3930 1050 2300
