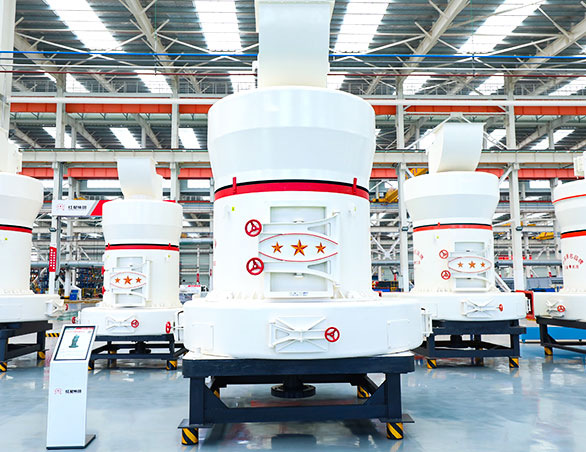

HGM系列细粉磨

【进料粒度】:<35mm      【生产能力】:1.3-35t/h
进料粒度:<35mm   生产能力:1.3-35t/h
应用领域

碳酸钙粉碎加工、石膏粉加工、电厂脱硫、非金属矿制粉、煤粉制备等

适用物料

石灰石、方解石、碳酸钙、白云石、重晶石、滑石、石膏、辉绿岩、石英石、膨润土等

全国24小时销售热线:

0371-6777 6666

HGM高压细粉磨是我公司科研所在20多年从事磨粉设备研发经验的基础上,根据多年来用户使用磨粉设备的实际情况,针对磨粉行业发展的需要,吸收国内外最新粉磨技术及理念,潜心开发出的具有国际领先技术水平的新型产品。该机适用于加工莫氏硬度9.3级以下,湿度在7%以下的各种非易燃易爆矿产物料的加工,是加工石英、长石、方解石、石灰石、滑石、陶瓷、大理石、花岗岩、白云石、铝矾土、铁矿石、重晶石、膨润土、煤矸石、煤等物料的理想选择,物料的成品细度可在0.18毫米(80目)~0.015毫米(800目)之间任意调整。

突出优势

适用范围广
选粉机模块化设计,适应不同细度需求。
精细分级
选粉机变频调速,产品精细分级。
易维护
新型密封结构,加油维护周期长,更节能。
脉冲除尘
脉冲除尘,可实现自动清灰。
高产高效
弹簧增压装置,加大研磨力,高产高效。

工作原理

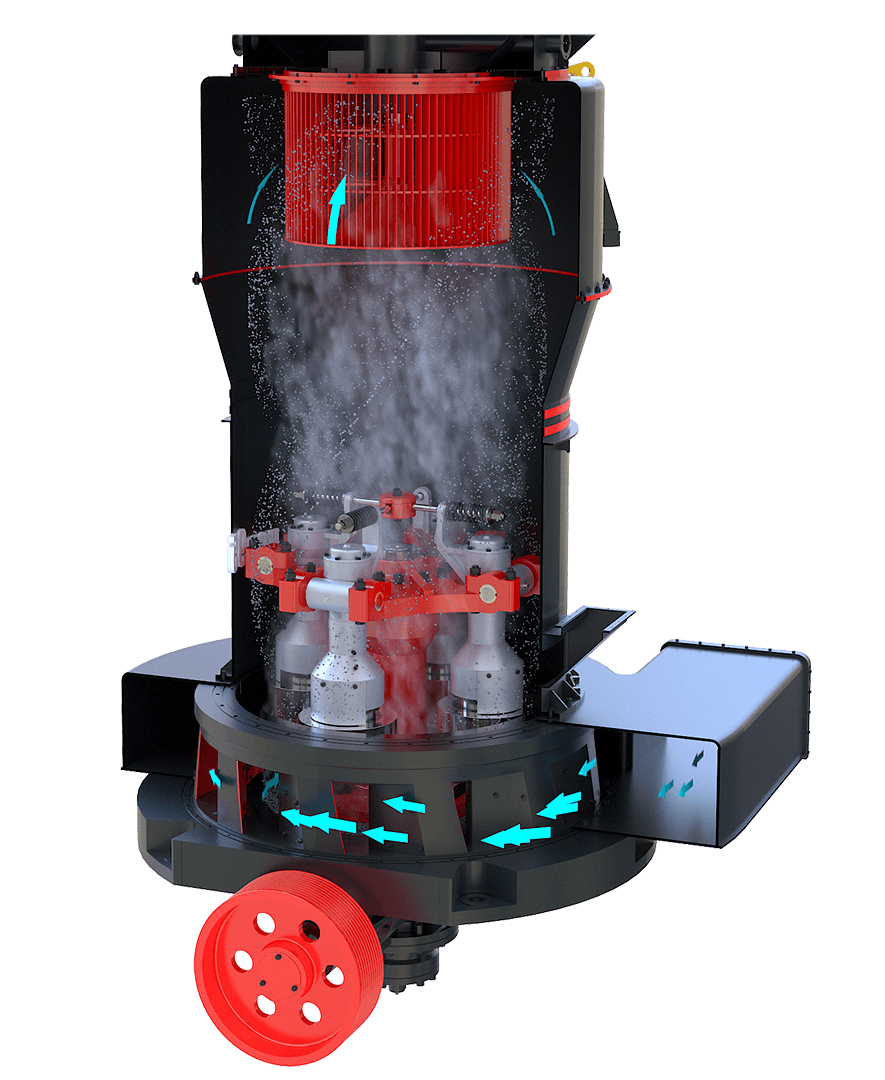

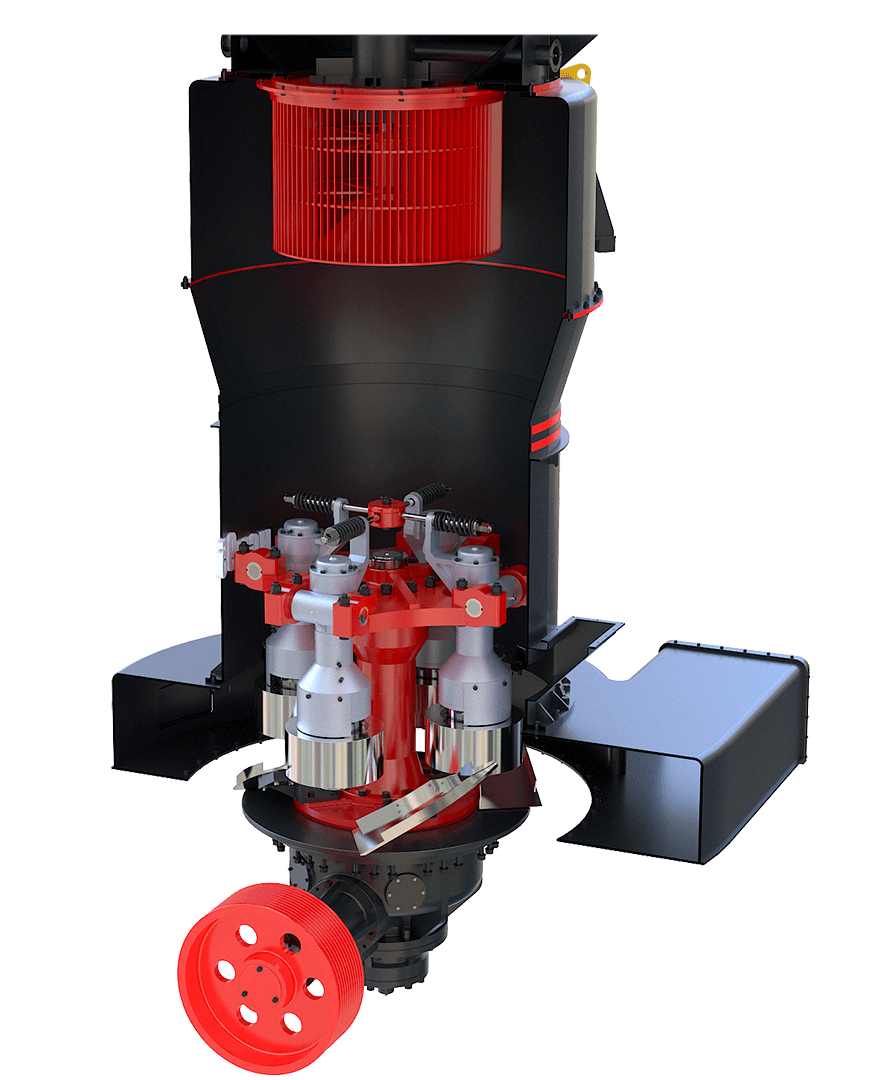

物料经破碎机成小颗粒,由斗式提升机送至储料斗,再由电磁振动给料机喂入主机内进行研磨。主机内悬挂于梅花架上的磨辊装置绕中心轴旋转,磨辊同时绕磨辊轴自转,在离心力的作用下,磨辊向外摆压紧磨环,使铲上之磨料置于其间,因磨辊的滚碾以达到粉碎和研磨作用。磨碎室的粉末被鼓风机的气流吹到主机上方的分析机进行分析,细度过粗者仍落入主机内重磨,细度合乎规格者随风流进入到大旋风收集器,收集后经出料管排出即为成品,净化后的气流 经大旋风收集器上的管道流入鼓风机。风路是循环的,除鼓风机至研磨室为正压外,其余管路内气流均在负压下流动,粉尘不外溢,环保无污染。由于物料所含水份在研磨时受热蒸发为气体,管路中各法兰接合处、进料口等处泄入风管的气体导致循环风路中的风量增加,增加之风量经布袋除尘器净化后排出。

技术参数

型号 HGM88 HGM95 HGM 100 HGM120 HGM130 HGM160 HGM175
进料粒度(mm) <20 <25 <25 <25 <25 <30 <35 HGM190
成品粒度(mm) 0.015-0.25 0.015-0.25 0.015-0.25 0.015-0.25 0.038-0.25 0.038-0.25 0.038-0.25 0.038-0.25
处理能力(t/h) 1.3-5 2-7 3-10 3.8-15 5-21 8-28 10-35 15-40
中心轴转速(r.min) 167 150 142 136 105 82 75 74
磨环直径×高(mm) 908×160 1006×190 1075×200 1280×240 1400×240 1770×290 1900×300 2040×320
磨辊直径×高(mm) 270×160 300×190 320×200 370×240 410×240 450×290 500×300 640×325
主机功率(kw) Y225M-8-22 Y250M-8-30 Y225M-4-45 Y250M-4-55 Y280S-4-75 Y315M-4-132 Y315M-4-160 Y2-355L1-4-280
风机功率(kw) Y180L-4-22 Y200L-4-30 Y225M-4-45 Y280S-4-75 Y280M-4-90 Y315L1-4-160 Y315L2-4-200 Y2-355L1-4-280
分析器功率(kw) Y132M2-6-5.5 Y160M-6-7.5 Y160L-6-11 Y180L-6-15 Y200L1-6-18.5 Y200L2-6-22 Y225M-6-30 Y225M-6-30 Y280S-6-45 Y250m-4-55(立式)
