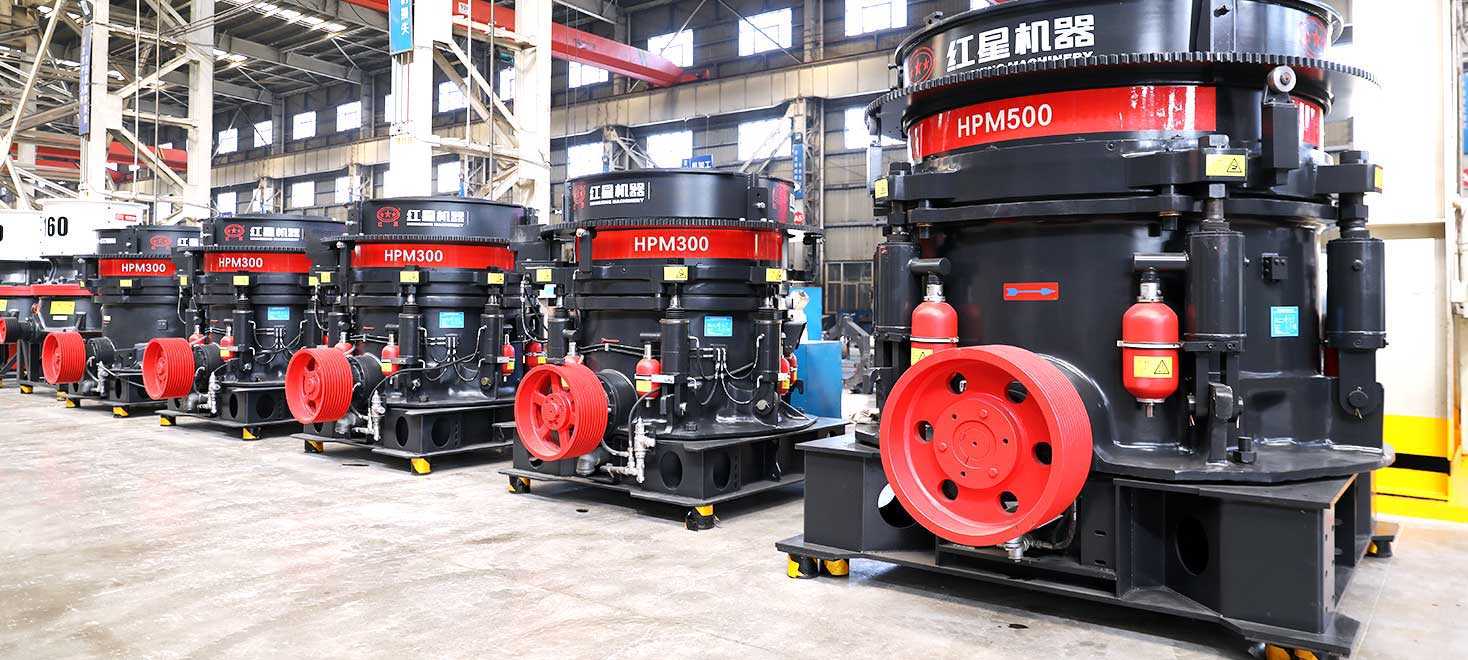

多缸液压圆锥破碎机

【进料粒度】:≤326mm      【处理能力】:72-1100m³/h
进料粒度:≤326mm   处理能力:72-1100m³/h
应用领域

应用于矿山、建材、交通、能源、化工等行业。

适用物料

石英石、河卵石、方解石、白云石、花岗岩、玄武岩、铁矿石、石灰石、辉绿岩、青石、建筑垃圾等。

全国24小时销售热线:

0371-6777 6666

多缸液压圆锥破碎机适用于破碎中等和中等以上硬度的各种矿石和岩石等,如石灰石、铁矿石、鹅卵石、有色金属矿石、花岗岩、玄武岩、石灰岩、石英岩和沙岩等。其高转速、高破碎容量与独特的专利设计令破碎后的成品具有极其优质的立方体型,而易于维护的特点又可确保超凡的高稳定性操作,在世界各地享有盛名,是当今矿山建筑行业替代弹簧圆锥破碎机和更新一般液压圆锥破碎机的最新一代产品。

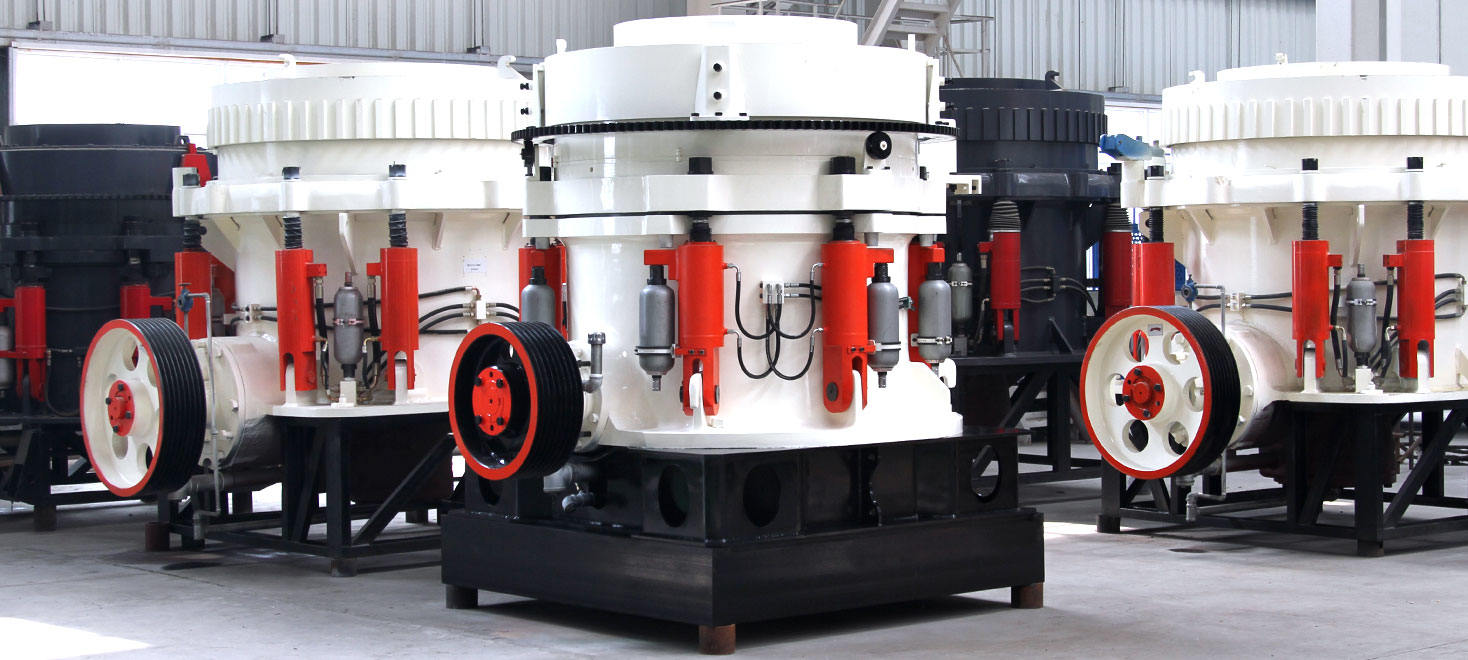

多缸液压圆锥破碎机

每种规格的破碎机腔型多,用户可根据不同的需要,选择不同的腔型,以更好的进行破碎作业。本机分为标准型和短头型,一般而言,标准型给料粒度大,排料粒度也较粗,短头型的破碎锥较陡,给料粒度小,有利于生产细粒级的物料,故标准型一般用于粗、中碎,短头型用于中、细碎。用户可根据自己的需要选择适合自己的液压圆锥破碎机。

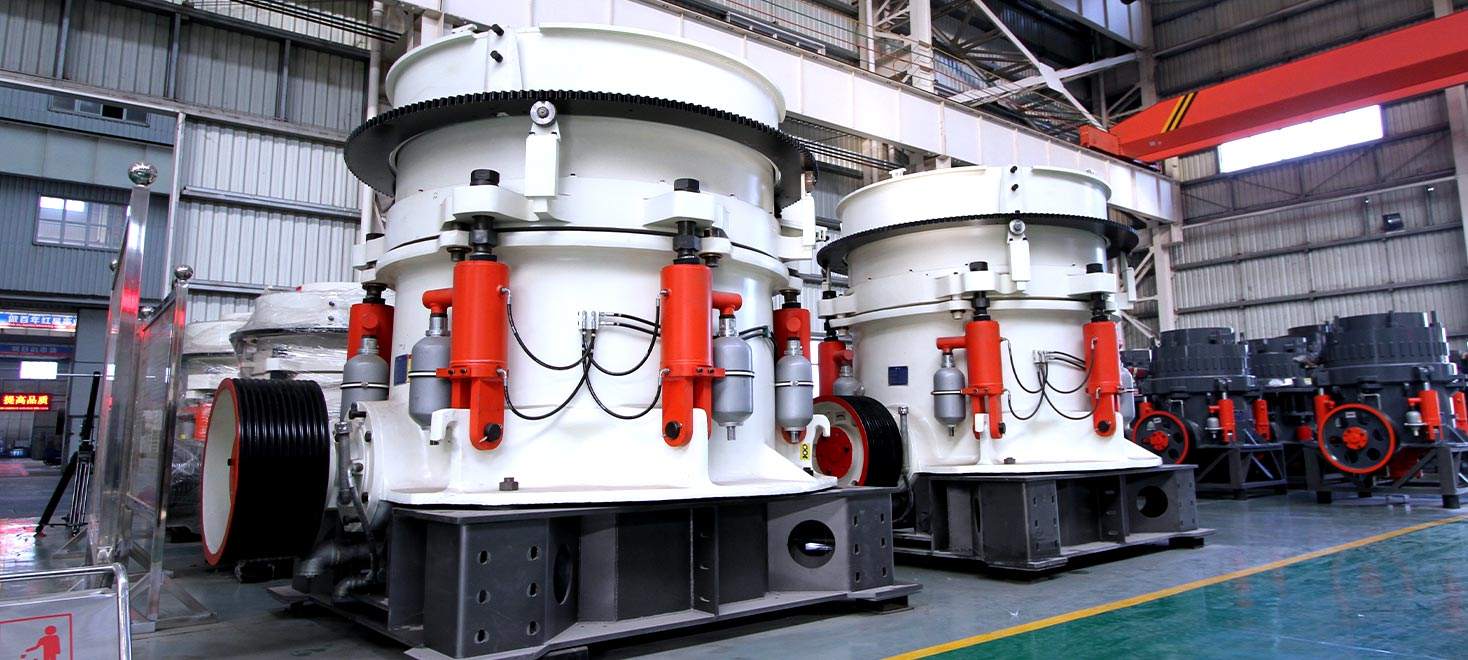

多缸液压圆锥破碎机

突出优势

全液压
全液压保护和调整装置,节省人工和时间。
颗粒完美
采用层压破碎,利用率高,粒形完美,大小均匀。
安全可靠
最新PLC自动控制系统,提供可靠安全保护。
远程实时
配备远程触摸屏操作界面,显示实时工作状态。

工作原理

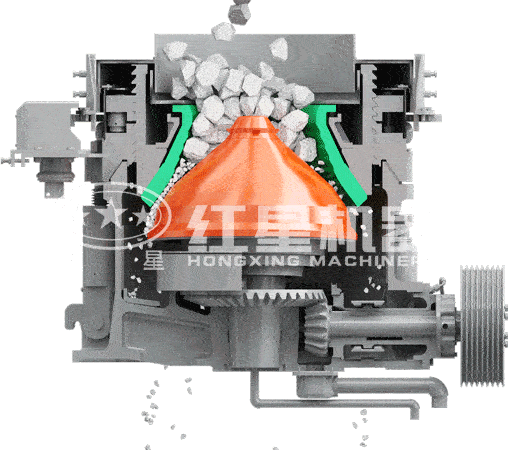

 圆锥破碎机结构图

在工作时通过电动机的旋转带动带轮或联轴器、 传动轴和圆锥部在轴心线下使偏心轴做周期性旋摆运动。在物料从料口进入破碎腔后因受到偏心轴和轧臼壁的相互冲击挤压、研磨、揉搓从而产生破碎的作用。液压保险系统能在机器发生过铁故障或者闷车现象时通过液压将支撑套和定锥部顶级排除出故障物,在起到很好的保险作用的同时大大的降低了维修率及提高生产效率。

技术参数

型号 破碎机腔型 破碎锥大端直径(mm) 给料口宽度(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 主电动机功率(kw) 主机重量(t)
HXHP200 C1 900 210 178 22~38 160~250 4P   160 10.1
C2 155 132 18~38 145~250
C3 130 110 14~38 120~250
F1 118 100 12~25 108~210
F2 90 76 10~25 81~210
F3 70 60 8~25 72~210
HXHP300 C1 1100 235 200 26~45 230~445 4P   220 17.8
C2 211 180 20~45 200~445
C3 135 115 16~45 180~445
F1 124 105 14~25 160~220
F2 96 82 12~25 140~220
F3 70 60 8~25 120~220
HXHP400 C1 1400 330 280 26~51 270~630 4P   315 25
C2 200 170 22~51 243~630
C3 152 130 16~51 210~630
F1 135 115 12~25 162~370
F2 106 90 10~25 126~370
F3 80 68 8~25 104~370
HXHP500 C1 1500 335 285 32~51 365~790 4P   400 34.1
C2 229 190 25~51 328~790
C3 180 152 19~51 280~790
F1 152 130 13~25 202~450
F2 124 105 10~25 158~450
F3 88 75 8~25 122~450
HXHP800 C1 2000 385 326 32~51 616~1100 4P   630 69.2
C2 350 298 25~51 522~1100
C3 280 238 16~51 380~1100
F1 160 136 13~25 328~730
F2 120 102 10~25 270~730
F3 90 77 8~25 166~730
