PEY系列液压保护颚式破碎机
  • PEY系列液压保护颚式破碎机
分享到:
暂无PDF文件

PEY系列液压保护颚式破碎机

【进料粒度】:<630mm      【生产能力】:30-220t/h
进料粒度:<630mm   生产能力:30-220t/h
应用领域

砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等

适用物料

河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等

全国24小时销售热线:

0371-6777 6666

PEY系列液压保护颚式破碎机是一种具有过载保护功能的复摆式破碎机。

当颚口咬嚼到不可破碎的物料时,机器负荷会急剧上升,通过液压保护装置自动卸荷,避免了突然增 大负荷对机体的冲击。 本机可安全用于物料中掺有极强极硬异物的破碎作业中。

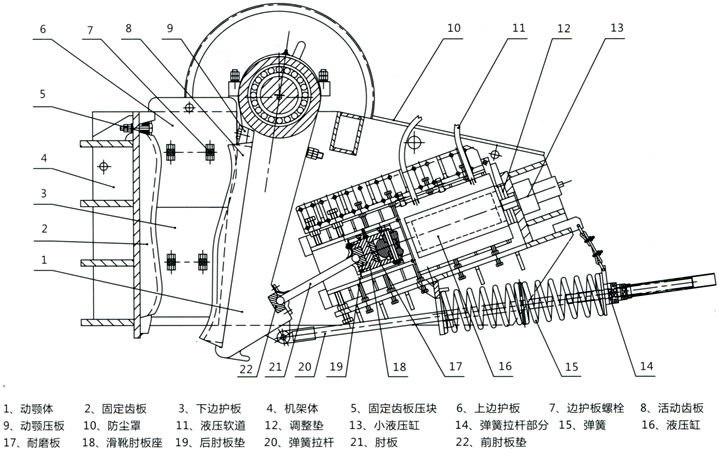

PEY系列液压保护颚式破碎机结构

工作原理

待破碎块状物由破碎腔(由固定齿板、活动齿板及侧面衬板构成)上端(即进料口)进 入,经动颚的咬嚼破碎后 由破碎腔下端(出料口)排出。动颚的咬嚼动作由传动部分带动偏心轴转动而产 生。偏心轴作为四连杆机构的曲柄带动作为 连杆的动颚,并由此带动作为摇杆的肘板作摆动,动颚在两端 的制约中做有利于破碎及排料的复杂摆动。液压系统是机器的 过载保护装置,它以可缩性肘板支承油缸实 现破碎机在超负荷状态下作规避动作。液压站提供的高压油由进油口进入油缸高 压腔,迫使油缸活塞处于 极限伸出位置,活塞通过肘板座支承肘板。正常破碎作业状态下,液压系统既定的油压足以使活塞 为肘板 提供稳定的支承;当颚口咬嚼到不可破碎的物料时,肘板通过活塞将峰荷传到油液系统中,使油压迅速升 高到设定 值以上,系统中的压力变送器立即发出讯号,打开油缸通往油箱的通路,油缸后腔卸压,动颚将 在自重及弹簧拉拽下张大排 料口,吐出不可破碎物,此即"过铁〃。排障动作完成后,隔断油缸与油箱的 通路,打通油源通往油缸的回路,则动颚在压 力油的推动下,恢复至原定的开口尺寸,机器又自动进入破 碎作业状态。

本机由复摆式颚式破碎主机、液压保护装置及电控柜三大部分组成。

湿法钢渣综合回收生产线工艺流程

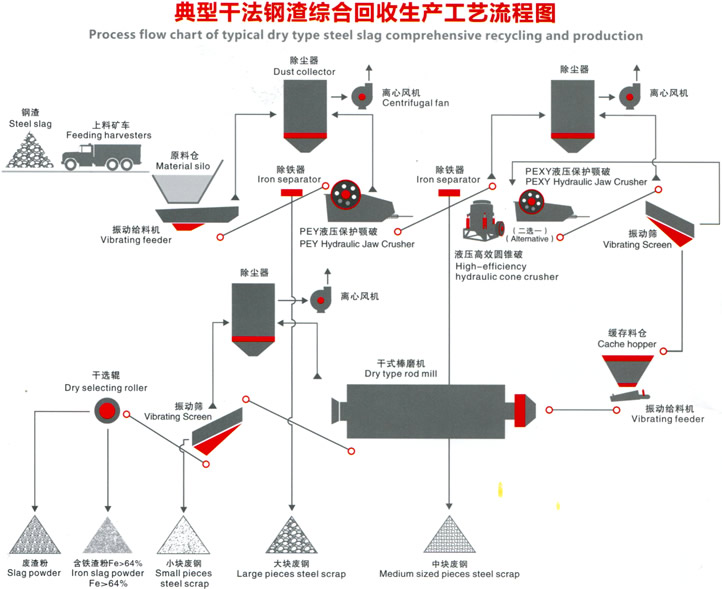

干法钢渣综合回收生产线工艺流程

技术参数

型号 PEY-400x600 PEY-500x750 PEY-600x900 PEY-750x1060 PEY-300x1300
进料口尺寸(mm) 400x600 500x750 600x900 750x1060 300x1300
最大进料粒度 (mm) 340 425 500 630 250
出料粒度(mm) 40~90 35~100 75~125 80~150 20~100
偏心轴转速 30 255 250 255
处理能力(t/h) 30~65 50~120 80~200 120~220 40~100
主电机功率(KW) 30 55 75 110 75
液压油缸 工作压力:5-7MPa
油缸内径:Φ250mm
活塞行程:160mm
工作压力:5-8MPa
油缸内径:Φ320mm
活塞行程:200mm
工作压力:11MPa
油缸内径:Φ400mm
活塞行程:320mm
工作压力:5-8MPa
油缸内径:Φ320mm
活塞行程:200mm
外形尺寸(长x宽x高) 3030x1350x1600 3300x1900x2100 3955x3360x2398 4980x2500x3100 4050x3420x1850
机器重量(kg) 9480 16200 23400 37800 18200
