原料磨

【产品规格】:φ1.5×5.7~φ4.6×10.5+3.5m      【生产能力】:4.5-210t/h
产品规格:φ1.5×5.7~φ4.6×10.5+3.5m   生产能力:4.5-210t/h
应用领域

水泥、硅酸盐制品、新型建筑材料、耐火材料、玻璃陶瓷等生产行业。

适用物料

石灰石、水泥熟料、粘土、铝矾土、活性石灰、氢氧化铝等。

全国24小时销售热线:

0371-6777 6666

原料磨是物料经破碎机破碎和配料后,进行再次粉碎的关键设备。原料磨广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行粉磨。我公司经过长期在设计、生产过程中的探索和总结,已经形成了不同规格、满足不同物料功能要求、种类丰富的系列化产品。尤其在矿渣、水泥等物料的粉磨方面较为突出。本公司还可以针对不同的物料,出料细度,工艺特殊等多方面要求进行针对性设计。

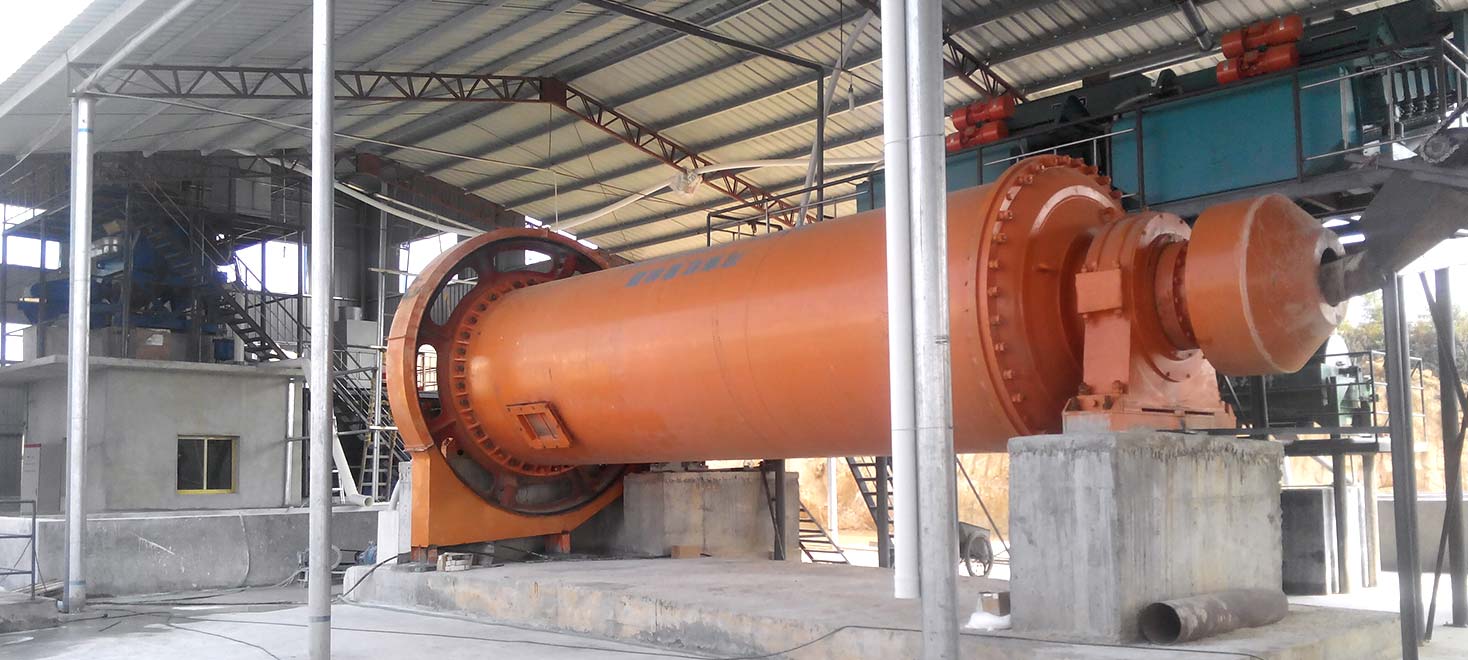

原料磨现场

突出优势

我公司针对不同规格型号的磨机采用适合的传动方式,主要有边缘传动和中心传动两种方式。

分级效果好
筒体内部采用新型分级衬板与标准阶梯衬板等规格,增加了物料研磨表面积,分级效果更好。
易于安装维护
新型隔仓结构采用了可调扬料板与固定扬料板,易于安装,后期维护及更换更加简单。

工作原理

磨机筒体被传动装置带动回转时,研磨体由于惯性离心力的作用,贴附在磨机筒体内壁的衬板面上与之一起回转,被带到一定高度后,借重力作用自由落下,此时研磨体将筒体内物料击碎,同时研磨体在回转的磨机内有上升、下落的循环运动,产生滑动和滚动,致使研磨体、衬板和被磨物料之间发生研磨作用使物料磨细。

技术参数

产品规格(m) 磨机形式 传动形式 减速机 电机功率(kw) 生产能力(t/h) 总重量(t)
型号 速比
φ1.5×5.7 开流 边缘 ZD40 3.55 130 4.5-6 25.8
φ1.83×6.4 开流 边缘 ZD60 4.5 210 7.5-15 43
φ2.2×6.5 圈流 边缘 ZD70 5 380 14-26 60
φ2.4×7 圈流 边缘 ZD70 5 475 24-28 81
φ2.4×10 圈流 边缘 ZD80-4-Ⅱ 6.435 570 32-36 118
φ2.6×10 圈流 边缘 JDX710 6.3 800 45-50 130
φ3×9 开流 边缘 JDX800 6.3 1000 55-60 158
φ3.2×9 圈流 边缘 MBY900 7.1 1250 62-65 195
φ3.5×10 开流 边缘 JDX900 5.84 1250 70-75 200
φ3.8×7.5 圈流 边缘 JDX900 5.6 1600 80 233
φ4.6×10+3.5 圈流 中心 JQS3550 15.1 3550 190 415
φ4.6×10.5+3.5 圈流 中心 JQS3550 15.1 3550 210 476
