雷蒙磨粉机

【进料粒度】:≤30mm      【生产能力】:8-176吨/天
进料粒度:≤30mm   生产能力:8-176吨/天
应用领域

碳酸钙粉碎加工、石膏粉加工、电厂脱硫、非金属矿制粉、煤粉制备等

适用物料

石灰石、方解石、碳酸钙、白云石、重晶石、滑石、石膏、辉绿岩、石英石、膨润土等

全国24小时销售热线:

0371-6777 6666

该机采用国内外同类产品的先进结构,并在同行业雷蒙磨的基础上更新改进设计而成,该设备比球磨机效率高、电耗低、占地面积小,一次性投资小。磨辊在离心力的作用下紧紧地碾压在磨环上,因此当磨辊、磨环磨损到一定厚度时不影响成品的产量与细度。磨辊、磨环更换周期长,从而剔除了离心粉碎机易损件更换周期短的弊病。该机的风选气流是在风机—磨壳—旋风分离器—风机内循环流动作业的,所以比高速离心粉碎机粉尘少,操作车间清洁、环境无污染。

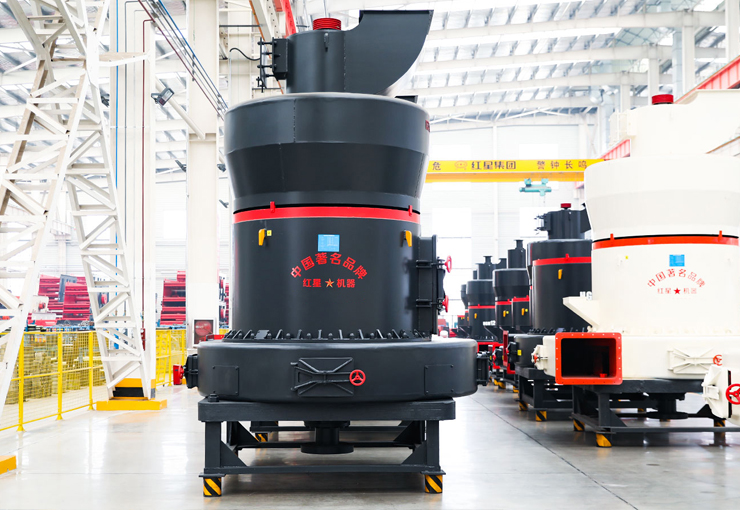

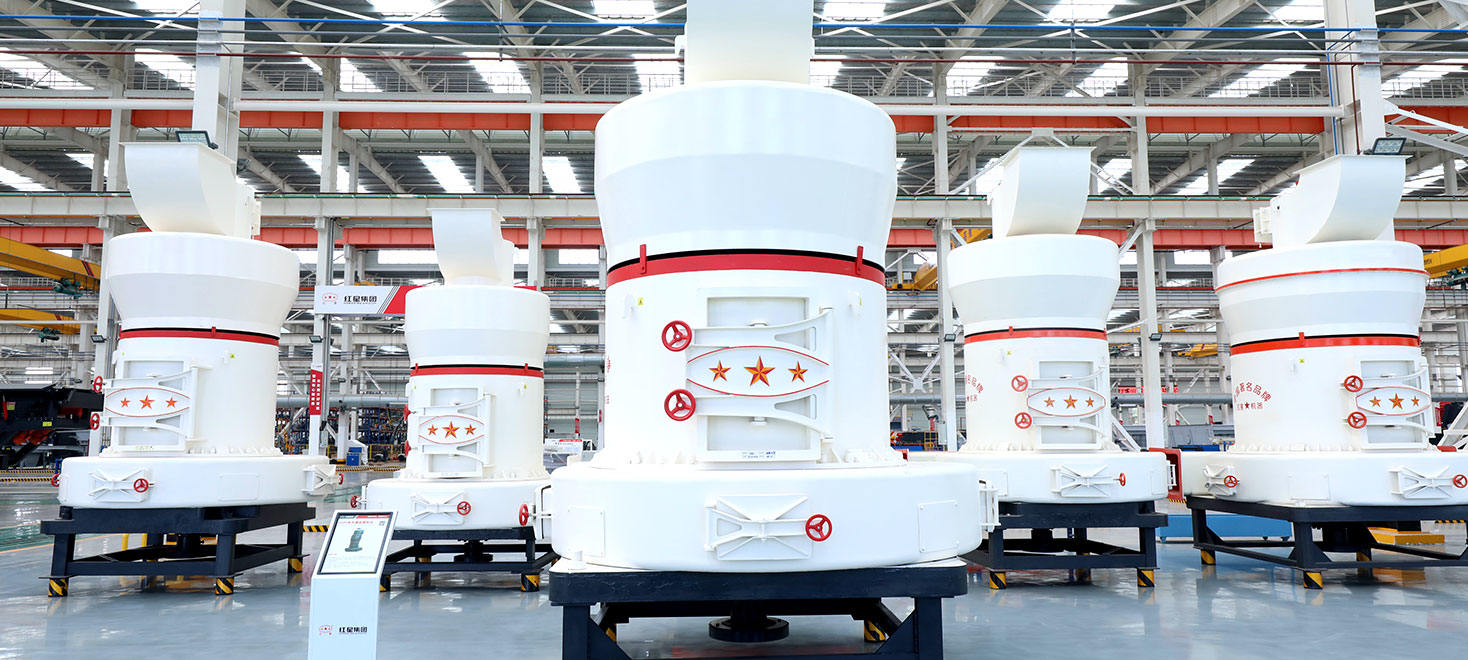

雷蒙磨粉机图片

雷蒙磨粉机用途和使用范围:

雷蒙磨粉机物料图片

红星牌雷蒙磨粉机广泛适用于重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃、保温材料等莫氏硬度不大于9.3级,湿度在6%以下的非易燃易爆的矿产、化工、建筑等行业280多种物料的高细制粉加工,R型雷蒙磨粉机成品粒度80—325目范围内任意调节,部分物料最高可达600目。

雷蒙磨粉机主要结构:

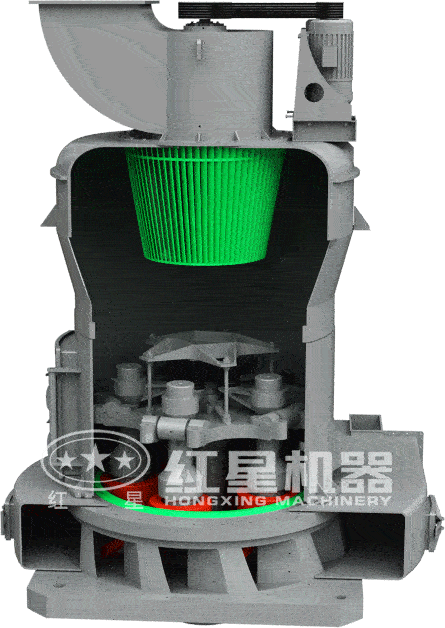

雷蒙磨粉机结构图

该机结构主要由主机、分析器、风机、成品旋风分离器、微粉旋风分离器及风管组成。其中,主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳组成。

雷蒙磨粉机风选过程:

物料研磨后,风机将风吹入主机壳内,吹起粉末,经置于研磨室上方的分析器进行分选,细度过粗的物料又落入研磨室重磨,细度合乎规格的随风流进入旋风收集器,收集后经出粉口排出,即为成品。风流由大旋风收集器上端的回风管回入风机,风路是循环的,并且在负压状态下流动,循环风路的风量增加部分经风机与主机中间的废气管道排出,进入小旋风收集器,进行净化处理。

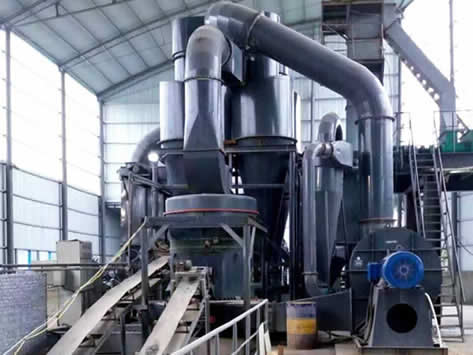

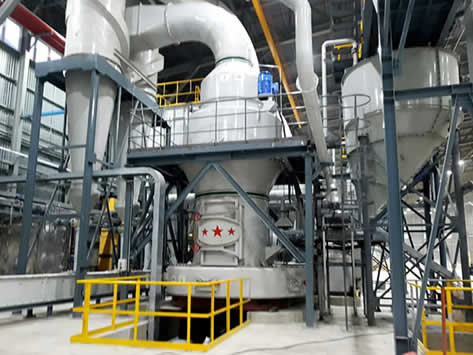

磨粉现场

突出优势

转动平稳,运转可靠
雷蒙磨主机传动装置采用密封齿轮箱和带轮,传动平稳,运转可靠。
占地面积小
雷蒙磨粉机整个雷蒙机为立式的结构,占地面积相对小,也方便客户操作。
通筛率高
雷蒙机(雷蒙磨)与其他磨粉设备相比而言,它的通筛率高,通筛率高达99%,是其他磨粉设备一般达不到的。
耐用性强
雷蒙磨粉机重要部件采用优质铸件及型材制造,工艺精细流程严谨,保证了整套设备的耐用性。
易损件使用寿命长
易损件材质均为高锰钢,寿命长,电机均为国标产品。
操作简单可靠,维修方便
雷蒙磨粉机的电气系统采用集中控制,磨粉车间基本可实现无人作业,可为客户节省人力成本,并且维修方便。

工作原理

工作时,将需要粉碎的物料从机罩壳侧面的进料斗加入机内,依靠悬挂在主机梅花架上的磨辊装置,绕着垂直轴线公转,同时本身自转,由于旋转时离心力的作用,磨辊向外摆动,紧压于磨环,使铲刀铲起物料送到磨辊与磨环之间,因磨辊的滚动碾压而达到粉碎物料的目的。

技术参数

型号
参数
4525 4119
进料粒度(mm) ≤30 ≤25
成品粒度(mm) 0.044-0.173 0.044-0.173
不同物料细度班产(t) 16-176 8-78
中心轴转速(r/min) 82 105
磨环直径(mm) 1770 1400
磨辊直径(mm) 450 410
磨辊高度(mm) 250 190
主机电机 y315m-4-132 y280s-4-75
风机电机 y315m-4-132 y250m-4-75
分析器电机 YCT250-4A-18.5 YCT200-4B-7.5
