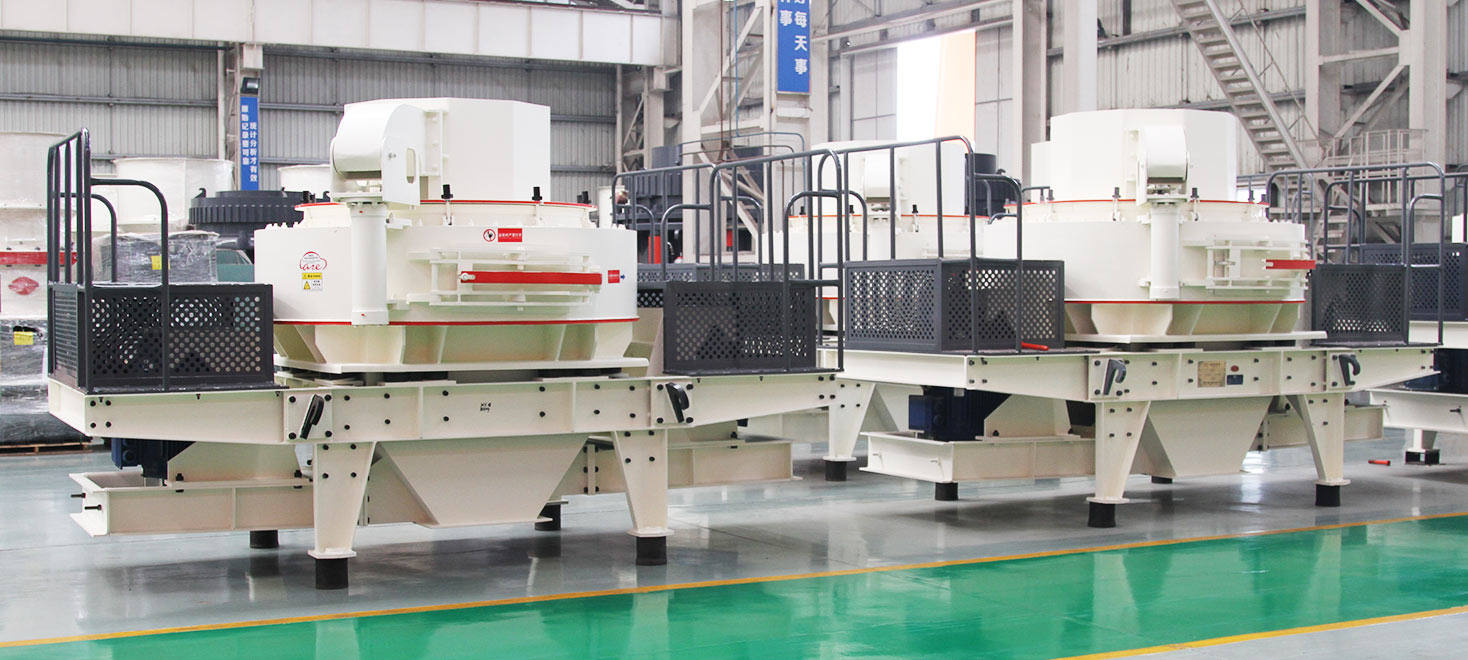

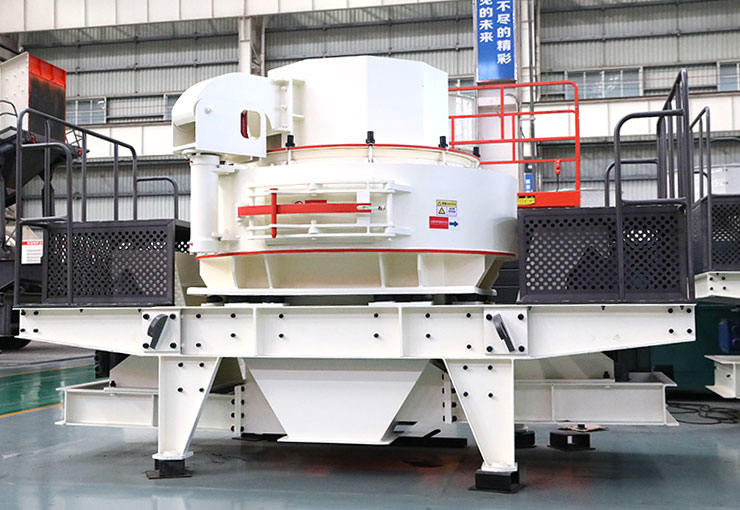

VSI制砂机

VSI制砂机

『进料粒度』:≤50mm

『生产能力』:60-520t/h

『应用领域』:砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等

『适用物料』:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩等

销售热线0371-67776666
分享:

中、德工程师联合研发,重磅推出

VSI系列高效立轴冲击式破碎机(新型制砂机)是我公司引进德国先进技术的基础上,结合国内制砂生产方面的实际情况,经历数次技术改进之后研制出的具有国内、国际领先水平的高效制砂设备。该设备尤其适宜为高层建筑、高速公路(铁路)建设、市政工程、大型水利设施、混凝土搅拌站等诸多领域提供优质砂石骨料。

VSI新型制砂机与国内同类产品相比,产量更高,产品粒形好,使用成本低。该机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供优质砂石骨料,是人工制砂和石料整形领域的首选设备。

突出优势

产品粒形优异—产品呈立方体,粒形好、级配合理、细度模数可调;

稀油润滑、自动保养—稀油传动具有传输效率高,冷却效果好等油脂传动所不可比拟的优点,在相同产能情况下,可降低耗电量10~40%。双油泵互补保证供油,无油流、无油压时自动停机;油液冷却及加热装置确保轴承润滑始终处于最佳状态。从而彻底解决轴承发热等问题,使主轴轴承保持恒温,延长维护周期和使用寿命。

工作原理

VSI制砂机运用先进的选择性破碎和解理破碎原理,直接对物料施加足够动能,并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂,粒形好、自身消耗低。该机能够实现“石打石”和“石打铁”两种工作原理的转换。

物料落入进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

中心进料伴随环形瀑落进料:物料落入进料斗,在经环形孔落下,被分料板分成两股料,一股经分料盘进入高速旋转的甩轮,另一股从分料盘四周落下。进入甩轮的物料,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先同由分料器四周自由落体的另一部分物料冲击破碎,然后一起冲击到涡流腔内涡流衬层上,被物料衬层反弹,斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内收到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

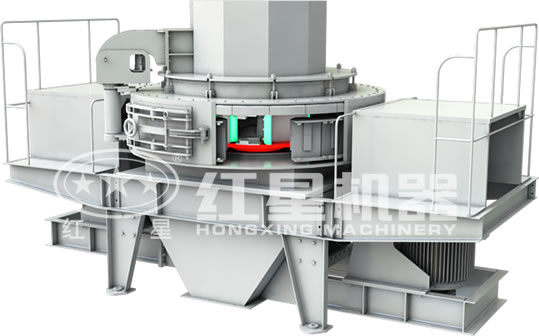

制砂机工作原理

技术参数

型号 HXVSI-7611 HXVSI-8518 HXVSI-9526 HXVSI-1140
处理量
(t/h)
瀑落与中心进料 120-180 200-260 300-380 450-520
全中心进料 60-90 100-130 150-190 225-260
最大入料尺寸
(mm)
软料 35 40 45 50
硬料 30 35 40 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310
双电机功率(kw) 4P   110 4P   180 4P   264 4P   400
外形尺寸(长×宽×高)(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2778 5000×2700×3300
总重量(t) 11.8 14.5 17.8 25.6
电源 380V 50HZ
震动传感器 检测范围0.1-20mm/s 连续可调
润滑站 双油泵电机功率 2×0.31Kw
安全保护 双油泵互补保证供油:无油流、无油压自动停机:水冷降温:冬季电机加热启动。
外形尺寸
(长×宽×高)(mm)
820×520×1270
油箱加热器功率 2KW

200000+家客户倾心之选

红星机器凭借着高端的技术、卓越的品质及一流的服务赢得了世界点赞,在国内外200多个知名企业中大放异彩!

相关案例

珠海河卵石机制砂生产线

项目名称: 珠海河卵石机制砂生产线

处理物料:河卵石

处理能力:300t/h

设备配置:圆锥破碎机、制砂机、振动筛、洗砂机等

哈萨克斯坦国有建筑公司300t/h砂石骨料生产线

项目名称: 哈萨克斯坦国有建筑公司300t/h砂石骨料生产线

处理物料:铜矿石

处理能力:300t/h

设备配置:PSG圆锥破碎机、VSI新型制砂机、输送带、振动筛等

韩国三星建筑公司250t/h砂石骨料生产线

项目名称: 韩国三星建筑公司250t/h砂石骨料生产线

处理物料:大理石、铁矿石

处理能力:250t/h

设备配置:HX938HD80颚破移动破碎站、HX185F216反击破移动破碎站
