河南红星机械生产的新型大颗粒磁选机试验样机的磁系实体模型见图1。其主要由磁扼(YOKE)、永磁体(PM)组成。该模型忽略了磁系轴向边缘效应的影响将其简化为ZD模型。磁扼外部有传动部分的摩擦轮等装置,由于本磁系磁通密度在磁辘外侧泄漏少,所以对磁扼部分做了简化处理。实体模型中未考虑筒体内部磁铁矿粉对磁场分布的影响及永磁磁块和磁扼间的气隙。

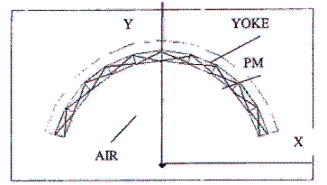

大颗粒磁选机样机磁系实体模型图

图1 大颗粒磁选机样机磁系实体模型图

磁辘为高磁导率软磁材料,永磁磁块采用高性能稀土永磁材料NdFeB,其B=r1.25T,Hc=860k户“m。稀土永磁材料的退磁曲线几乎具有线性特征,并且退磁曲线的斜率几乎等于真空磁一导率,也可看作与回复磁导率相等。分析时可对该材料的退磁曲线作线性处理。

1、求解类型和坐标系的选择

该永磁系统具有对称性,可将三维问题简化为二维平面问题。系统包含扼铁和永磁体和气隙等,属于静磁场问题。求解器采用Mganeotsattci Solver,坐标系采用XY坐标系。

2、建模

因对磁扼外部的摩擦轮等装置进行了简化处理,因此模型中未出现该结构。由上到下依次为扼铁和钦铁硼永磁体。

3、指定材料属性

永磁磁块采用高性能稀七永磁材料NdFBe,其B=1.25T,Hc=860kA/m。经对模型中的永磁体充磁方向等参数进行了大量的模拟计算后,zui后确定各永磁体的磁化方向等参数。气隙的相对磁导率取pr=l。

4、施加边界条件

对Baekground边界施加Balloon边界条件(Balloon Boundary)。若对模型的二分之一进行分析,可在对称轴边界上施加Even Symmetry边界条件(Even Symmetry Boundary)。
