红星摇床的结构特点及原理分析

时间:2018/9/30 作者:红星机器 返回列表

如果您正在寻找相关产品或有其他任何问题,可随时拨打我公司销售热线,或点击右方按钮在线咨询报价!

全国统一销售热线:0371-6777 6666

摇床是一款高效选别设备,主要用于分选低品位钨、锡钽、铌、铬和其它有色、稀有金属以及贵金属矿石,也可用来选别铁、锰矿石和煤。接下来,红星机器为大家揭开摇床的神秘面纱,深入了解摇床的结构特点及工作原理。

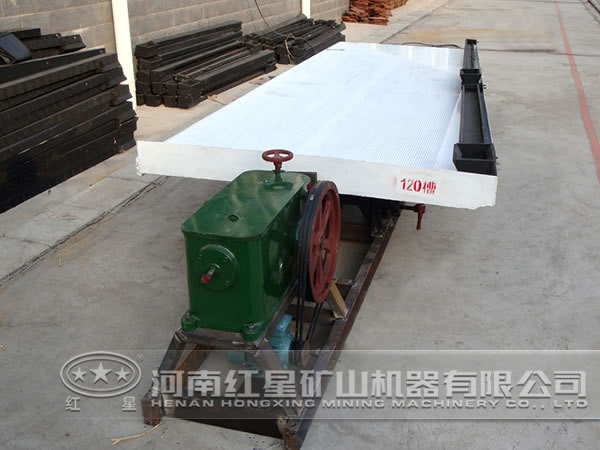

摇床

摇床是一种选分精确性很高的细粒、微细粒物料的分选设备,在选分低品位钨、锡矿石时,富集高;选别效率一般较其它细粒重选设备为高,有效选别粒度范围是3~0.019mm,选煤时上限粒度可达10mm。

首先介绍摇床的结构特点:所有的摇床基本上都是由床面、机架和传动机构三大部分组成。床面近似呈梯形或菱形,在横向有1~5d度倾斜,在倾斜上方配置给矿槽和给水槽。床面上沿纵向布置有床条(俗称来复条),床条的高度自传动端向对侧逐渐降低,并沿一条或两条斜线尖灭。整个床面由机架支撑(如为悬吊摇床,则床面被吊起),机架上并装有调坡装置。在床纵长靠近给矿槽一端设置传动装置,由它带动床面作往复不对称运动。这种运动使床面前进接近末端时具有急回运动特性,即所谓差动运动。

选矿摇床的原理是:原料(矿浆或工料)送入给矿槽内,同时加水调配成浓度约25%~30%的矿浆,自动流到床面上,矿粒群在床条沟内因受水流冲洗和摇动作用产生松散、分层。分层后的上下层矿粒受到不同大小的水流动压力和床面摩擦力作用,而沿不同方向运动。

上层轻矿物颗粒受到更大的水力推动,故沿床面的横向倾斜方向运动较多,于是横向倾斜面的底侧被称做尾矿侧。位于床层底部的重矿物颗粒直接受床面的差动运动推动移动,粒群从给矿槽开始沿对角线呈扇形展开。产物沿床面的边沿排出,排矿线很长,故摇床能精确地产出多种质量不同产物。

经过红星机器的一番解说,相信大家对摇床的了解更加深入了,希望红星摇床能够助各选矿厂选矿生产一帆风顺,再创辉煌!
