在选矿设备中,球磨机是zui常用到的设备。球磨机的衬板和出料篦板都是zui容易磨损的部件,拆卸更换更是麻烦,本文中红星机器就为大家讲解如何快速更换球磨机出料篦板。

当球磨机的出料篦板需要更换,特别是遇到细磨仓球磨机衬板磨损情况尚好无需更换,而出料篦板已严重磨损必须更换的情况,拆卸细舱衬板会增加很多麻烦。拆卸衬板更换出料篦板必须从头(磨机隔仓板处)开始拆到尾,整副衬板全部拆下,拆、装工作量大,停机时间长,影响球磨机设备运转率。针对这一问题,红星机器摸索出一种不拆衬板更换出料篦板的简易方法,以直径2.2m的球磨机为例,具体介绍如下。

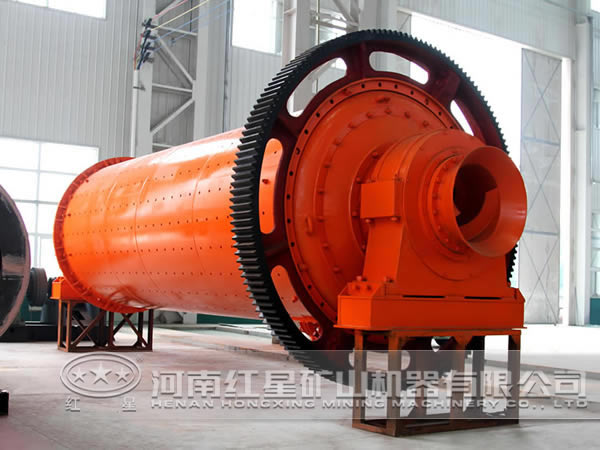

陶瓷球磨机

一、情况分析

1、球磨机内的出料篦板、隔仓板、球磨机磨头衬板在不同的直径上有不同的磨损程度,在靠近球磨机筒体一端磨损较少。

2、球磨机内的出料篦板安装在细磨仓的磨尾,受研磨体的轴向冲击力并不大,并且出料篦板的背面有扬料板给予支撑,故出料篦板受到的弯曲力矩微乎其微。

3、出料篦板材质大都采用ZGMn13,这种低强度的普通钢,可焊性能较佳,其焊接后焊缝区金属性能并不低于母材。

二、操作方法

每块出料篦板上有两个固定螺栓,在靠近筒体内壁的那个螺栓开始到筒体回转中心约40~50mm的地方用气割将篦板割开,取出旧的篦板,然后以取出的旧篦板为样本,在新的篦板上进行放样,用气割将新篦板切割好,并开小坡口,选取合适的焊条和焊机电流进行焊接。

三、效益

用此法更换一副约2.2m×6.5m球磨机出料篦板3个人仅需10小时,省工、省时又省力。同时也避免了拆下细仓球磨机衬板后无法再装上使用的麻烦。

四、注意事项

由于在切割新篦板时是以旧篦板为样本,而每块旧篦板的切割部位又各有差异,故必须保持新旧篦板成一一对应状,安装时注意各篦板的匹配。

球磨机的衬板和出料篦板都是易磨易损件,找到正确合理的方法不仅能够省时省力,还能节约球磨机维护成本、减少停机时间,避免球磨机洗舱衬板拆下后无法在安装使用的麻烦,红星机器相信这正是各球磨机用户苦寻不到的好方法,帮助您更好的使用球磨机!
