据红星机器了解,现有资料中很少有介绍颚式破碎机传动角与排料口尺寸之间的关系,因而容易被人们所忽视,本文就为大家详细介绍复摆式颚式破碎机传动角与排料口之间的关系。

1、传动角对破碎机性能的影响

颚式破碎机曲柄连杆机构是决定破碎机性能优劣的关键因素。颚式破碎机连杆(动鄂)与肘板之间的夹角叫传动角,对动颚的运动轨迹、传动效率都有较大的影响。

当偏心距一定时,随着传动角的增加,传动效率随之提高,动颚行程比也增大,动颚的运行特性变差,衬板的磨损加剧;当传动角减小时,传动效率也随之降低,动颚行程比减少,动颚运动特性得到改善,衬板磨损降低,同时也增加了肘板垂直向上的分力,易使肘板座上导轨磨损加速。

2、传动角与排料口的关系

这里我们要讨论的传动角与排料口之间的关系,是指根据产品粒度要求,排料口的尺寸值从zui小到zui大变化与传动角的关系。

(1)如图1所示,水平调整的颚式破碎机,其传动角随排料口增大而增大,动鄂的运动特性越好,传动效率也随之提高。

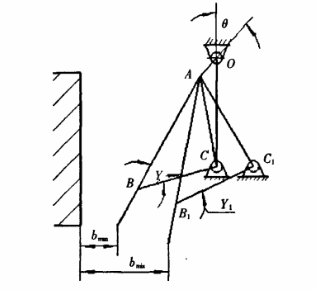

水平调整的颚式破碎机曲柄连杆结构示意图

图1:水平调整的颚式破碎机曲柄连杆结构示意图

(2)如图2所示,当颚式破碎机倾斜调整时,传动角随排料口的增大而减小。

倾斜移动调整座的颚式破碎机曲柄连杆机构示意图

图2:倾斜移动调整座的颚式破碎机曲柄连杆机构示意图

不过以上两条结论都是根据两个结构示意图得出的,实际还需要借助理论计算来验证。

3、传动角计算

按图1中给出的三角形△ABC和△ACO共有一个边AC,设AC=L,根据三角形的余弦定理可求得传动角γ。根据zui终计算结果可以得出,水平调整的颚式破碎机,其传动角随排料口增大而增大,而当颚式破碎机倾斜调整时,传动角随排料口的增大而减小。说明前面机构示意图得出的结论是正确的。

根据上文中的层层证明,我们得出了排料口与传动角之间的变化规律,即当传动角增大时,动鄂的运动特性变好,其破碎行程减小;当传动角减小时,动鄂的破碎行程增大,其运动性变差。

红星机器根据上述结论在破碎机机构设计时就根据破碎机的不同使用要求和侧重方向,选择其传动角和调整形式。一般较大传动角采用水平调整形式较好,多用于小功率、低产量、细粒度的颚式破碎机;反之,较小传动角一般选用倾斜式调整形式,多用于大功率、高产量的粗颚式破碎机。
