作为zui常用的破碎设备,颚式破碎机的重要性不言而喻,红星机器从事矿山设备行业三十余年,对破碎设备的了解尤为深入。接下来,红星机器和大家一起走近颚式破碎机,了解颚式破碎机的四大组成结构详情。

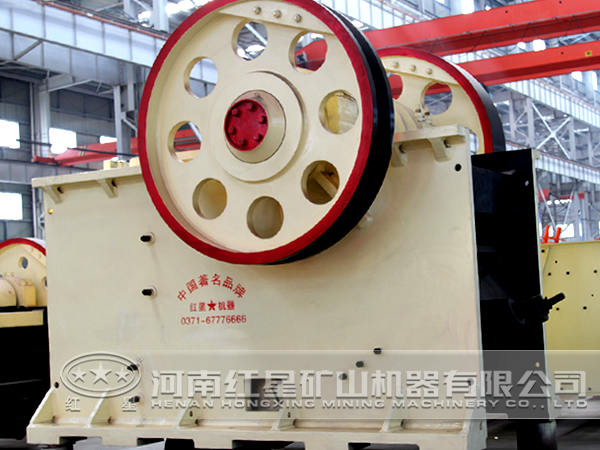

鄂式破碎机

一、转动体

转动体主要由动颚、偏心轴、轴承、皮带轮等几个部分组成,是传动和承受力矩的主要部分,下面对其进行一一介绍。

1、动颚:由动颚支架和活动颚板组成等部分组成,动颚支架采用35#铸钢,并经过调质处理。

2、轴承:采用双列向心球面滚子轴承,并具有微调、随受力大,耐用等特点。

3、偏心轴:由45#钢车制,并经过调质处理。

4、颚板:分活动和固定两种,为提高破碎效果,表面采用优化齿形,材质采用ZGMN13,具有硬度高,耐磨,使用效果良好的特点。

二、固定体

固定体的主要部件是机器,机器的制造工艺有两种:中碳钢铸造机架和中碳钢钢板焊接机架。焊接机架是在原铸造机架的基础上又增加了多条强筋,并通过严格的质量控制和特定的工艺要求,达到与铸造机架相同的使用效果。为了防止机架侧壁的严重磨损,在破碎机腔左右侧壁上装有护板,可随意更换。

三、保险装置

肘板除传递力外主要起着保险作用,即当非破碎物进入破碎腔时,肘板可先行折断或折弯,从而保护机器其他零部件。

四、调整装置

调整装置是用来调整排料口的大小尺寸,控制出料粒度。破碎设备调整机构有两种形式:提升契块式和顶杆垫片式,调整方便灵活,能实现无级调整。

有句古话叫做“知己知彼,百战百胜”,红星机器始终坚信,做到对设备内部构造了如指掌,才能更好的使用和维护设备。
