单转子反击式破碎机工作原理分析

时间:2018/9/30 作者:红星机器 返回列表

如果您正在寻找相关产品或有其他任何问题,可随时拨打我公司销售热线,或点击右方按钮在线咨询报价!

全国统一销售热线:0371-6777 6666

反击式破碎机是红星机器破碎设备中的重要一员,主要用于各种物料的粗碎和细碎,具有破碎能力强,破碎比大、维修方便等优点,在高速公路建设、水利工程和建筑用碎石加工等领域广泛应用。

反击式破碎机是一种利用冲击能破碎物料的破碎机械,破碎效率高,其工作原理是什么样的呢?下面我们一起来了解一下。

反击式破碎机利用高速旋转的转子上的板锤,对送入破碎腔内的物料产生高速冲击而破碎,且使已破碎的物料沿切线方向以高速抛向破碎腔另一端的反击板,再次被破碎,然后从反击板反弹到板锤,继续重复上述过程。在往返途中,物料间还有相互碰击作用。

由于物料受到板锤的打击、与反击板的冲击以及物料相互之间的碰撞,物料不断产生裂缝,松散而致粉碎。当物料粒度小鱼反击板与板锤之间的缝隙时,就被卸出。

单转子反击式破碎机工作原理

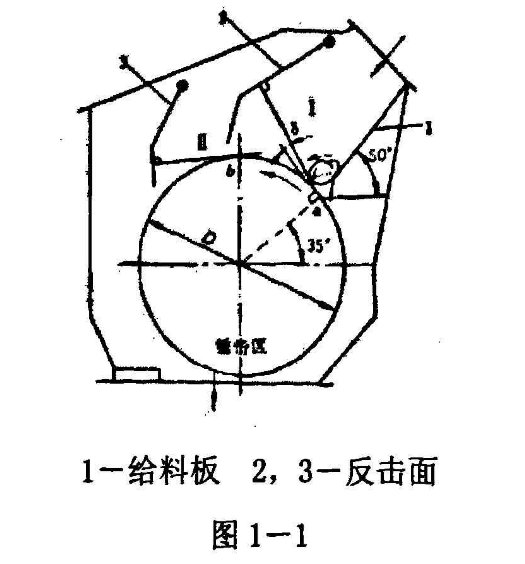

图1-1为一种典型的反击式破碎机工作原理图。反击式破碎机破碎物料时,物料悬空收到板锤的冲击。如果物料粒度较小,冲击力近似通过颗粒的重心,物料将沿切线方向(图1-1中虚线所示)抛出。

如果物料粒度较大,则物料抛出时产生旋转,抛出的方向与切线方向成δ角度,为了使料块能深入板锤作用圈D之内,减少旋转,给料滑板的下部向下弯曲(见图1-1)。物料上的主要破碎过程是转子在I区中进行的。物料收到第一次冲击后,在机内反复地来回抛掷。此时,物料由于局部的破坏和扭转,已不再按预定轨迹作有规则的运动,而是在I区内不同位置反复冲击,而后物料进入II区,进一步冲击粉碎。

反击面2及3与转子间构成的缝隙大小,对产品粒度组成具有一定的影响,破碎腔的增多对产品粒度均匀及减少大颗粒起作用,但电耗增加,生产能力虾酱。通常作为粗碎用的反击式破碎机,具有1~2个破碎腔;用于细碎的反击式破碎机,具有2~3个甚至更多一些的破碎腔。

单转子反击式破碎机主要由三种形式对物料进行破碎,在I区内是自由破碎和反弹破碎,而在II区主要是铣削破碎。

以上就是单转子反击式破碎机的工作原理,该设备具有很多的优点,是您破碎各种砂石物料的好帮手!
