浓缩机是一种结合泥浆层过滤特性的新型沉降脱水设备,主要用于选矿厂的精矿和尾矿脱水处理。

浓缩机一般主要由浓缩池、粑架、传动装置、粑架提升装置、给料装置、卸料装置和信号安全装置等组成。浓缩机工作的主要特点是在待浓缩的矿浆中添加一定量的絮凝剂,使矿浆中的矿粒形成絮团,加快其沉降速度,进而达到加速浓缩效率的目的。

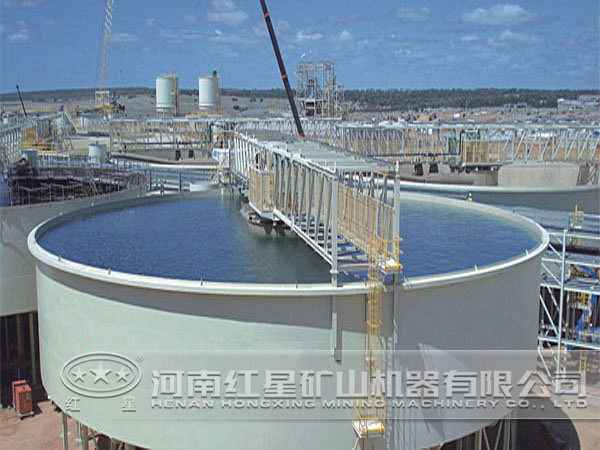

浓缩机

浓缩机在选矿生产线中可以说是zui后一道工序,对于浮选过后含有水分的产品,往往都需要通过浓缩机为整个浮选生产线画上一个句号。

由于浓缩机是厂家解体后发送到用户这里的,所以设备生产前需要先进行安装,且安装浓缩机需要注意安装的先后顺序。那么,浓缩机是如何完成安装的呢?红星机器下面为您揭晓答案。

1、组装桥架。

桥架分为衍架和传动支座两部件,衍架解体为三段(有一段带走台板),运输的时候,需要将其从中间分开。因此,安装的时候,应先将解体的衍架段对接成型,然后再将三段按技术要求连为一体,三段接头处的连接板与工字梁焊牢,接着将传动支座与衍架焊为一体。

桥架组装好后,需要将其吊装到8m高的平台上,吊装时传动支座中心与池体中心应保持重合,传动支座应保持水平,zui后再装走台板。

2、将布料桶与桥架链接。

3、安装传动及提升装置。将提升支座及其上的另部件与驱动装置用螺栓连接为一体,然后将其吊到桥架上,用螺栓与桥架链接。安装时要注意调整其位置,使驱动中心与浓缩池中心重合并使驱动轴轴线保持铅垂状态。

4、安装主转动轴,用螺栓连接。

5、安装粑架。把粑架按长短对称的方式与传动轴的固接台连接,焊接前要调整刮泥板的高度,并保证一个长粑架的刮板和一个短粑架的刮板在运行过程中能覆盖整个池底。

6、安装刮泥板。按照图纸将每一个刮泥板分别与粑架焊接,焊接前要调整刮泥板的高度,保证一个长粑架的刮板和一个短粑架的刮板在运行过程中能覆盖整个池底。

7、安装斜管支架与斜管。斜管支架的制作与池壁、布料桶要焊牢,焊好后要保证斜管支架上平面水平、四个出气管应均匀分布并与支架焊好。安装斜管及其支架时应在靠近池壁的某一个合适位置留一个检修孔。

8、按照图纸将栏杆与桥架焊接好。

按照顺序将浓缩机安装好才能做好后续生产作业。更多选矿知识请关注红星机器官方网站。
