HX系列振动筛

简述圆振动筛做圆形运动,是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强等特点。

进料粒度≤400mm

生产能力8-800m³/h

总重量3500-25500t

【应用领域】砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等

【适用物料】石英石、河卵石、方解石、白云石、花岗岩、玄武岩、铁矿石、石灰石、辉绿岩

免费获取报价

7*24小时免费咨询热线

0371-67776666

具有结构先进,激振力强,振动噪音小,易于维修,坚固耐用等特点

本振动筛做圆形运动,是为采石场筛分料石设计的,也可供选煤矿、选矿、建材、电力及化工部门等作产品分级用,YK系列为国内新型机种,该机采用偏心激振器及轮挠性轴器,具有结构先进,激振力强,振动噪音小,易于维修,坚固耐用等特点。

突出优势

工作原理

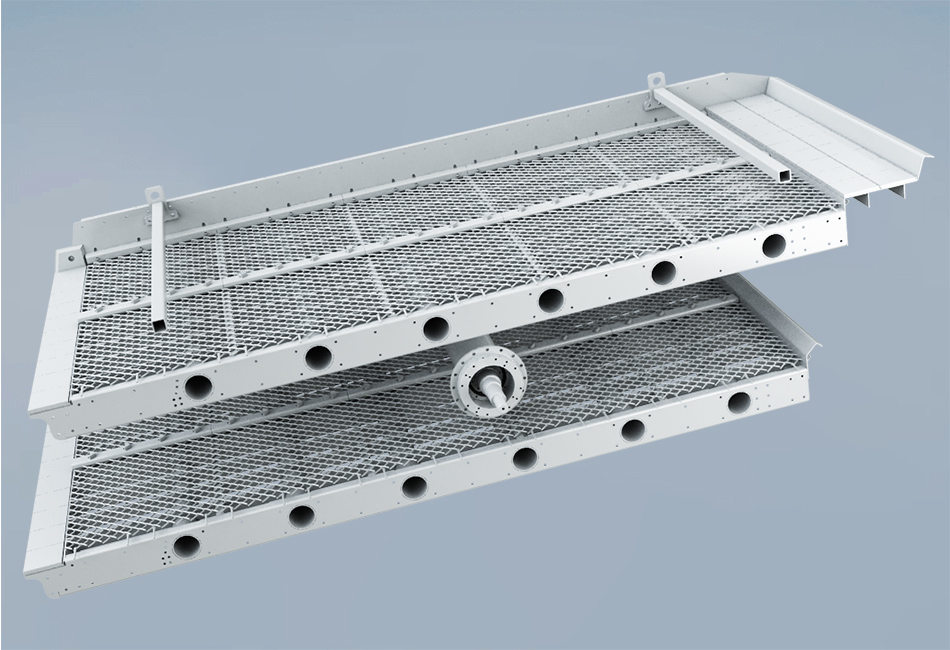

圆振动筛主要由筛箱、激振器、悬挂(或支承)装置及电动机等组成。电动机经三角皮带,带动激振器主轴回转,由于激振器上不平衡重物的离心惯性力作用,使筛箱获振动。改变激振器偏心轴,可获得不同振幅。

技术参数

型号规格 筛网
层数
筛网面积
(㎡)
筛孔尺寸
(mm)
最大进料尺寸
(mm)
处理能力
(m³/h)
振动功率
(r/min)
双振幅
(mm)
电机功率
(kw)
筛面倾角
(°)
筛面
规格
(mm)
外形尺寸
(长×宽×高)(mm)
2YK1225 2 6 4-50 400 8-60 800-970 8 6P   5.5 20 1200×2500 2930×1860×870
3YK1225 3 9 4-50 400 10-70 800-970 8 6P   5.5 20 1200×2500 3070×1860×1210
2YK1230 2 7.2 4-50 400 12-78 800-970 8 6P   7.5 20 1200×3000 3430×1860×870
3YK1230 3 10.8 4-50 400 13-80 800-970 8 6P   7.5 20 1200×3000 3570×1860×1210
2YK1237 2 8.88 4-50 400 15-86 800-970 8 6P   7.5 20 1200×3700 4050×1860×870
3YK1237 3 13.32 4-50 400 16-90 800-970 8 6P   7.5 20 1200×3700 4270×1860×1210
2YK1535 2 10.5 5-50 400 20-125 800-970 8 6P   11 20 1500×3500 4120×2210×1230
3YK1535 3 15.75 5-50 400 21-125 800-970 8 6P   11 20 1500×3500 4360×2210×1610
2YK1545 2 13.5 5-50 400 22-150 800-970 8 6P   11 20 1500×4500 5120×2210×1230
3YK1545 3 20.25 5-50 400 22-150 800-970 8 6P   15 20 1500×4500 5360×2210×1610
4YK1545 4 27 5-50 400 22-155 800-970 8 6P   15 20 1500×4500 5930×2210×2060
2YK1548 2 14.4 5-50 400 22.5-162 800-970 8 6P   11 20 1500×4800 5420×2210×1230
3YK1548 3 21.6 5-50 400 22.5-162 800-970 11 6P   15 20 1500×4800 5660×2210×1610
4YK1548 4 28.8 5-50 400 22.5-162 800-970 8 6P   18.5 20 1500×4800 6230×2210×2060
2YK1848 2 17.28 5-80 400 25-206 750 8 6P  18.5 20 1800×4800 5420×2550×1420
3YK1848 3 25.92 5-80 400 32-276 750 8 6P   18.5 20 1800×4800 5660×2550×1780
4YK1848 4 34.56 5-80 400 32-285 750 8 6P   22 20 1800×4800 6290×2550×2160
2YK1854 2 19.44 5-80 400 32-312 800-970 8 6P   22 20 1800×5400 5960×2550×1420
3YK1854 3 29.16 5-80 400 32-312 800-970 8 6P   22 20 1800×5400 6260×2550×1780
4YK1854 4 38.88 5-80 400 32-336 800-970 8 6P  22 20 1800×5400 6830×2550×2160
2YK2160 2 25.2 5-100 400 50-475 970 8 6P   30 20 2100×6000 6720×2840×1530
3YK2160 3 37.8 5-100 400 50-475 970 8 6P  30 20 2100×6000 7030×2840×1910
4YK2160 4 50.4 5-100 400 50-497 970 8 6P   37 20 2100×6000 7300×2840×2380
2YK2460 2 28.8 5-100 400 65-550 970 8 6P   30 20 2400×6000 7020×3140×1530
3YK2460 3 43.2 5-100 400 70-620 970 8 6P   37 20 2400×6000 7300×3140×1910
4YK2460 4 57.6 5-100 400 80-680 970 8 6P   45 20 2400×6000 7600×3140×2380
2YK2870 2 39.2 5-100 400 120-680 750 8 8P   22×2 20 2800×7000 7600×4320×1620
3YK2870 3 58.8 5-100 400 180-720 750 8 8P   22×2 20 2800×7000 7800×4320×2120
2YK3072 2 43.2 5-100 400 200-700 750 8 8P   22×2 20 3000×7200 7800×4520×1750
3YK3072 3 64.8 5-100 400 230-800 750 8 8P   22×2 20 3000×7200 8000×4520×2300

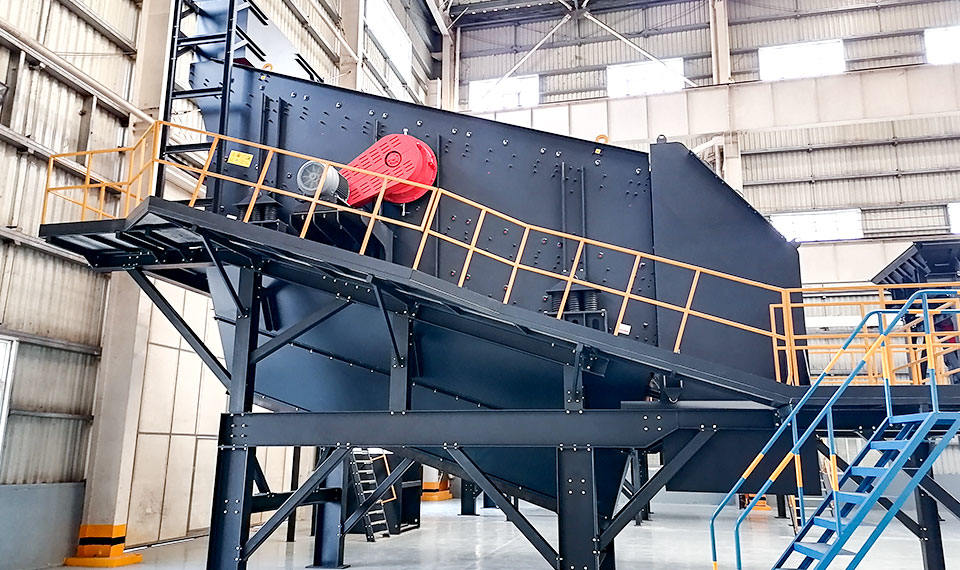

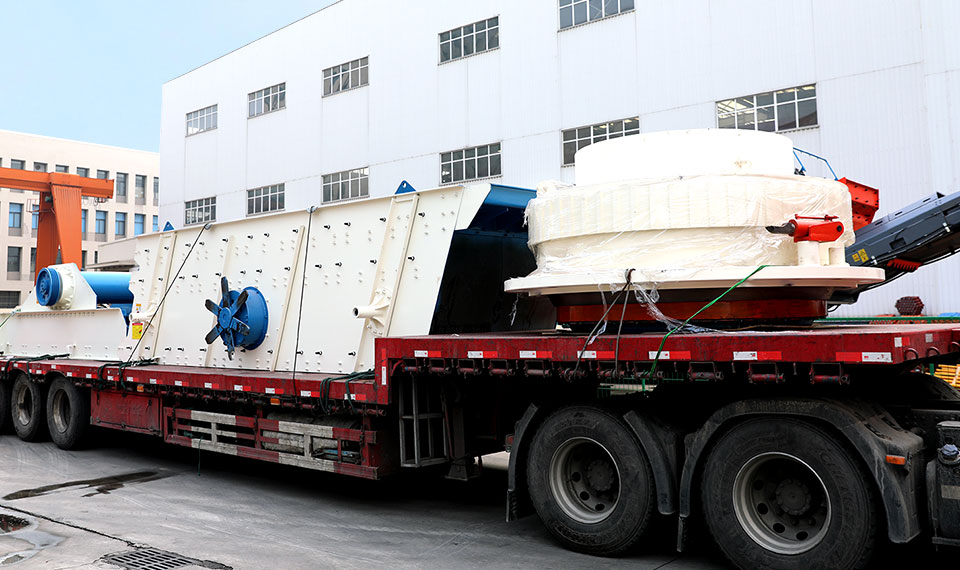

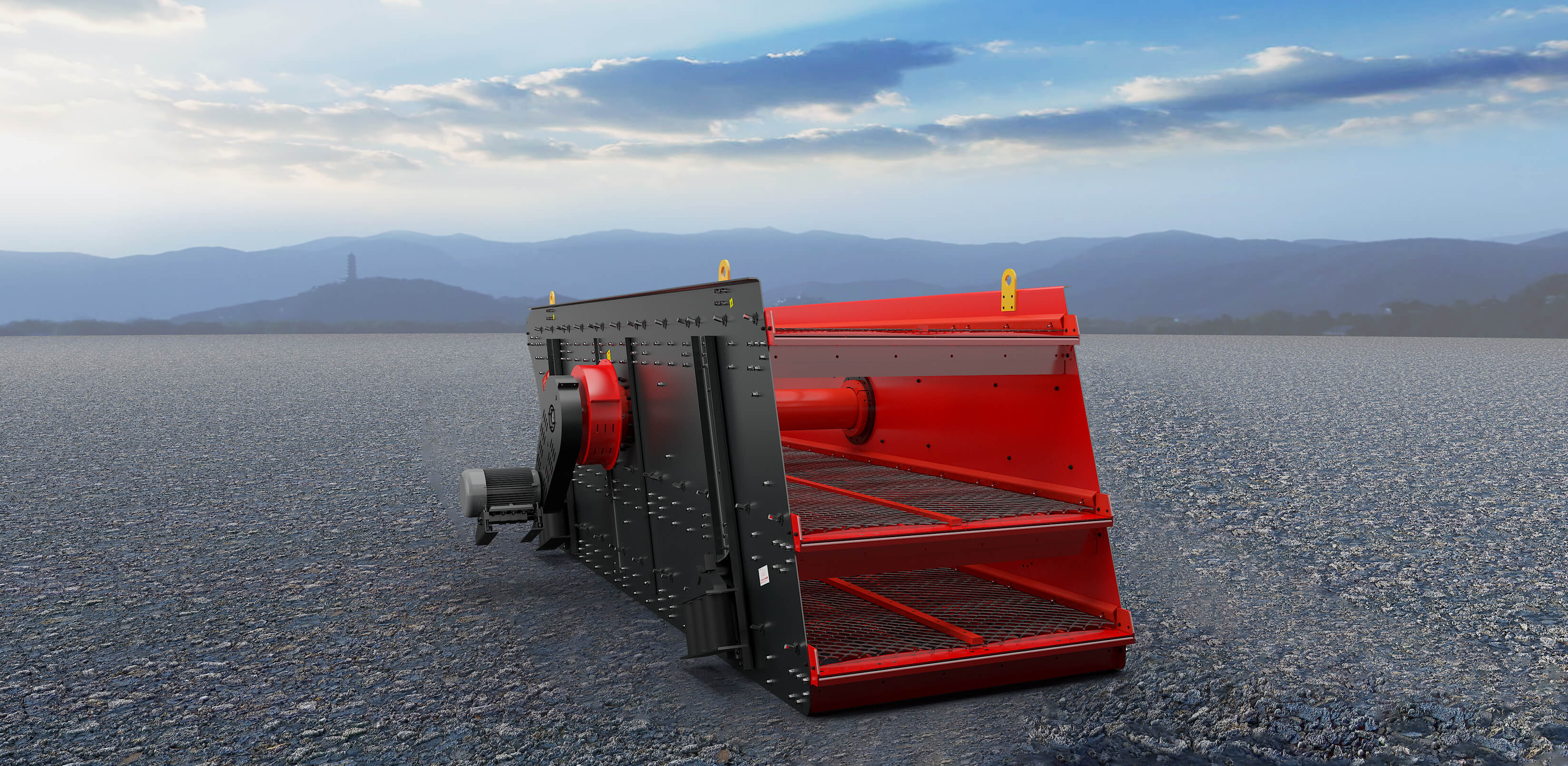

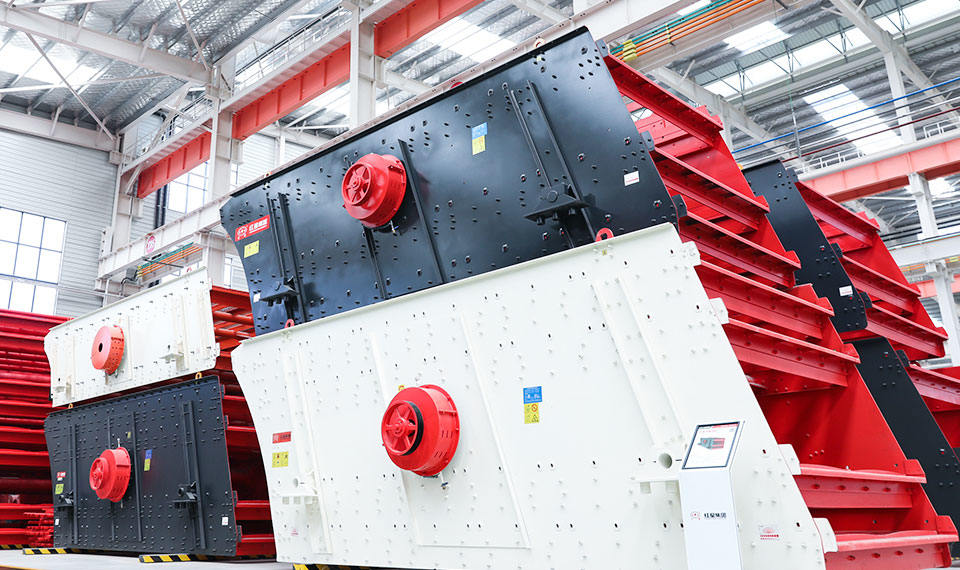

产品图片集

200000+家客户倾心之选

红星机器凭借良好的声誉、优异的品质及健全的售后服务赢得世界点赞,在国内外众多企业大放异彩 !

以客户为中心,用心感动客户

为客户创造价值是红星集团始终如一的坚持,以客户需求为导向,让客户满意是我们努力坚持的意义所在。365天全天候的为您提供健全的售后服务,助力客户成功是我们不变的目标,愿成为您事业上的良师益友,彼此成就。

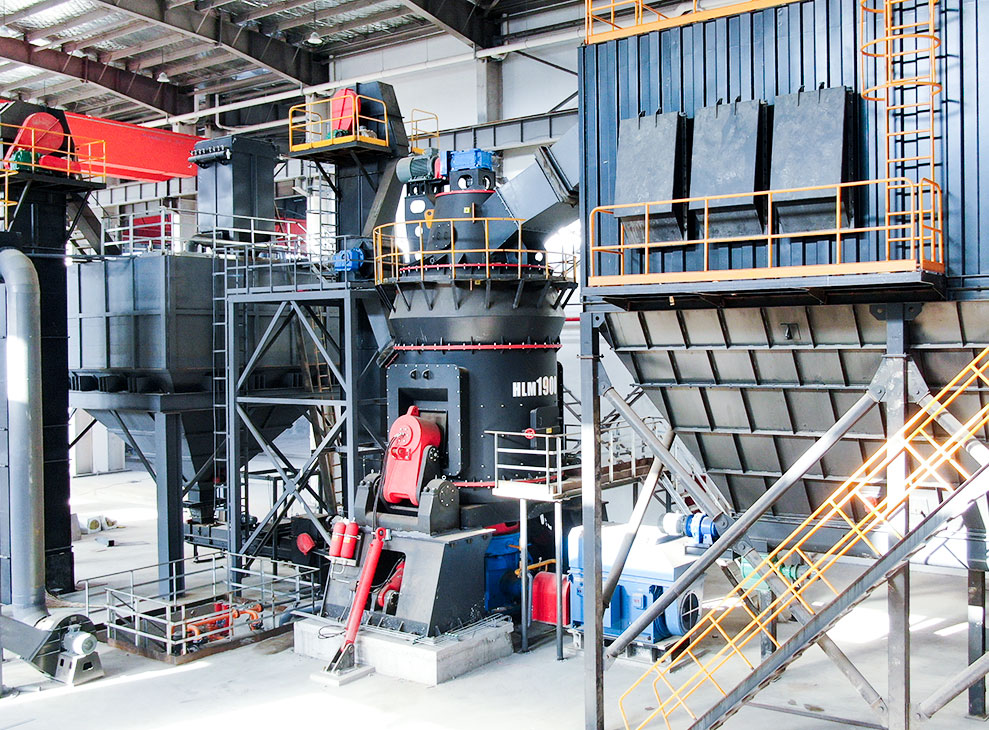

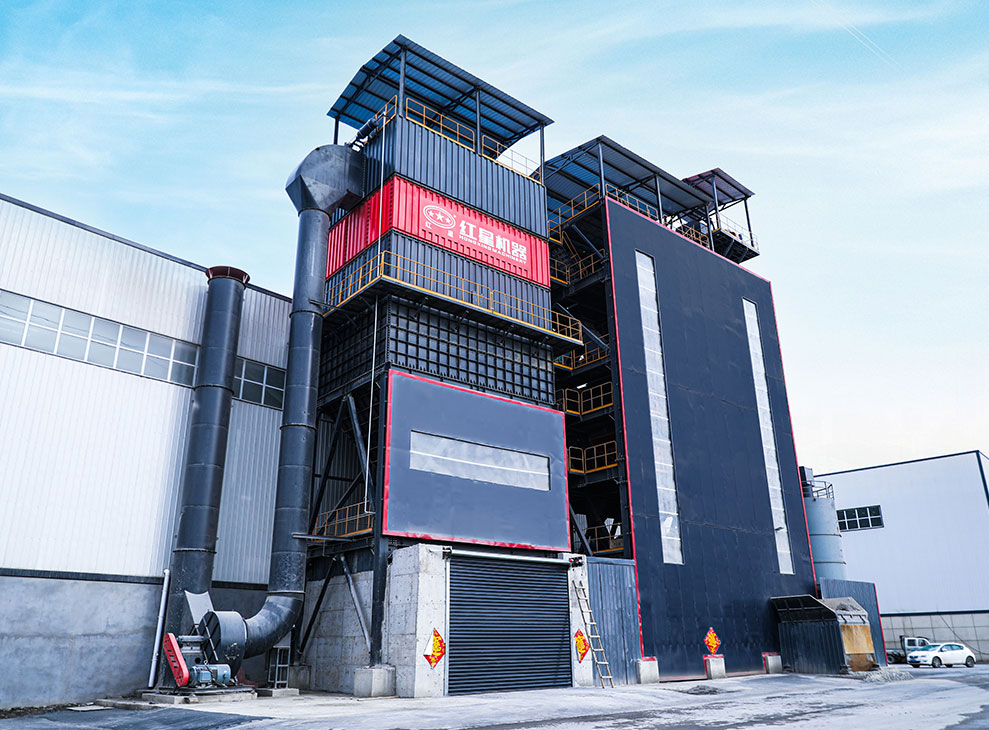

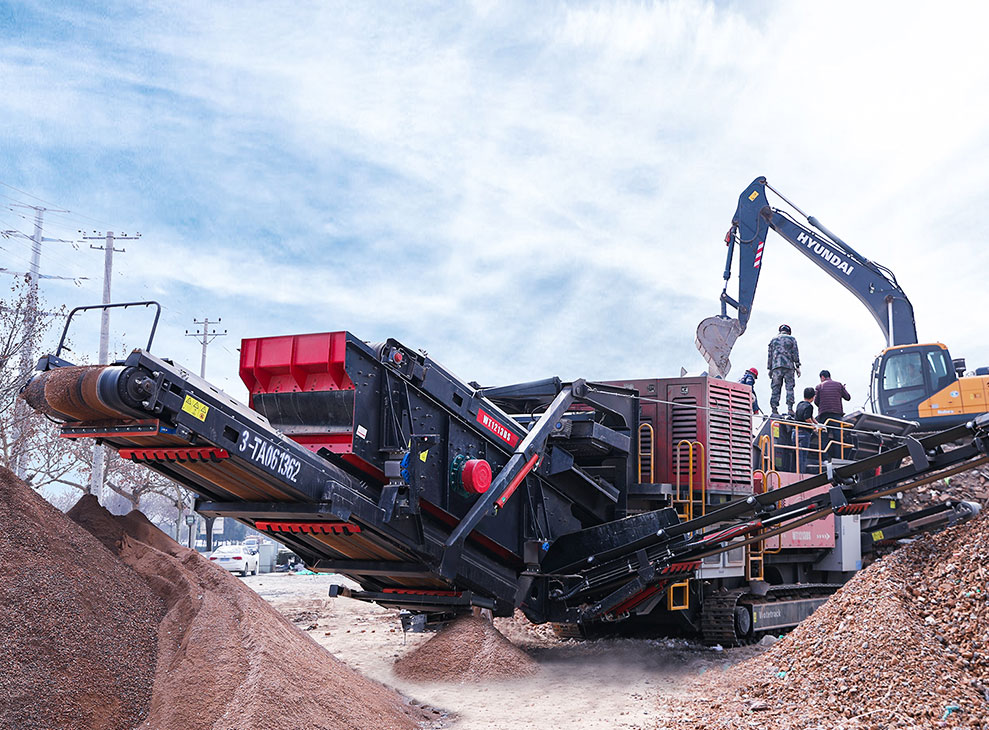

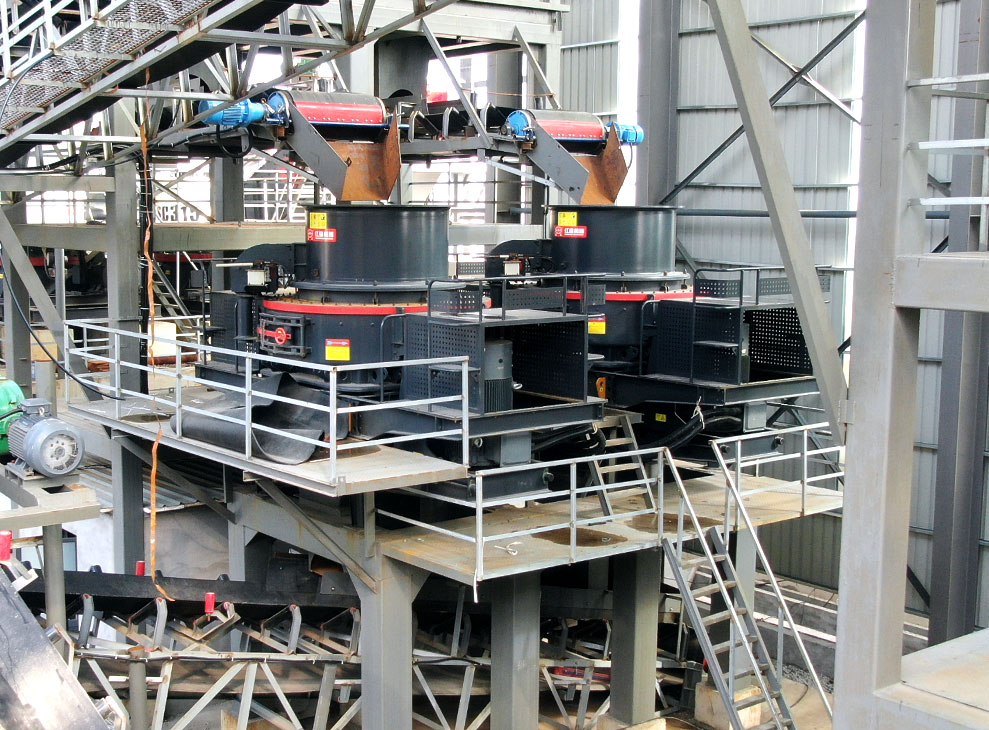

相关案例
