浮选机

简述该浮选机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。

有效容积0.35-20m³

生产能力0.18-20m³/min

单槽重量0.5-10.5t

【应用领域】有色黑色金属、煤莹石、滑石等。

【适用物料】金矿石、铁矿石、铜矿石、钼矿石、铝矿石、铅矿石、滑石、煤萤石、铝矾土、钾长石、石英石等。

免费获取报价

7*24小时免费咨询热线

0371-67776666

适用于有色黑色金属的选别

浮选机主要用于选别金、银、铜、铁、铅、锌、钼、镍、铝等金属矿物。也可以用于黑色金属和非金属的选别。该机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆成药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度控制液面,使有用泡沫被刮板刮出。

浮选机使用说明:

开机前应先检查各部位螺栓,停机起动前应先手动旋转带轮,以防沉淀物淤积增加电动机负荷,工作时应细心调整闸门高度,使液面保持稳定,随时将矿浆液面上的矿化泡沫刮入流槽。叶轮与定子应保持一定的间距,磨损时应注意更换,泵体内轴承每三个月要保养一次。

易损件:叶轮,定子。

我公司良好生产日处理3-1000吨全套选矿系列成套选矿设备,与矿业研究院合作,给您设计科学可靠的选矿工艺流程,有黄金选矿工艺流程、选铁精粉工艺流程。各种球磨机价格、浮选机价格、磁选机价格合理。

突出优势

浮选机的结构装置:本机主要由矿浆槽、搅拌装置、充气装置、排出矿化泡装置、电动机等组成。

1、矿浆槽:它有进浆口,以及调节矿浆面的闸门装置,它主要由用钢板焊成的槽体和钢板与圆钢焊成的闸门组成。

2、搅拌装置:它用于搅拌矿浆,防止矿砂在槽体沉淀,它主要由皮带轮、叶轮、垂直轴等组成,叶轮是由耐磨橡胶制成的。

3、充气装置:它由导管进气管组成,当叶轮旋转时,叶轮腔中产生负压,将空气通过中空的泵管吸入,并弥散在矿浆中形成气泡群,这种带有大量气泡的矿浆由叶轮的旋转力而被很快的抛向定子,进一步使矿浆中的气泡细化,及消除浮选槽中矿浆流的旋转运动,造成大量垂直上升的微泡,为浮选过程提供必要的条件。

4、排除矿化气泡装置:它是将浮在槽面上的泡沫刮出,主要由电机带动减速器,减速器带动刮板组成。

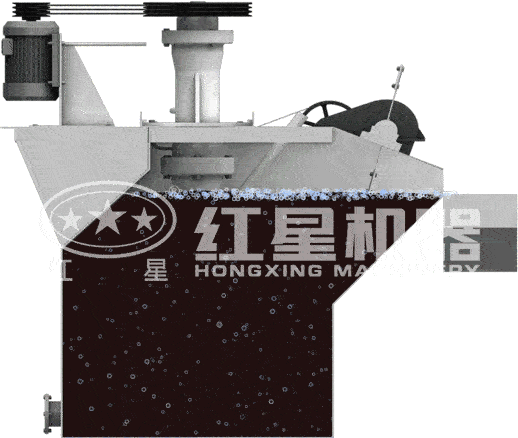

工作原理

浮选机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出。

浮选机工作时,随着叶轮的旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,由鼓风机给入的低压空气经空心轴和叶轮的空气分配器,也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上推出,由定子稳流和定向后进入整个槽子中。气泡上升到泡沫稳定区,经过富集过程,泡沫从溢流堰自流溢出,进入泡沫槽.还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡,剩余的矿浆流向下一槽,直到最终成为尾矿。

技术参数

SF浮选机
类别 规格型号 有效容积(m³) 处理能力(m³/min) 主轴     刮板 槽体尺寸(长×宽×高)(m) 单槽重量(t)
功率(kw) 转速(r/min) 转速(r/min) 功率(kw)
XJK型浮选机 XJK-0.35 0.35 0.18-0.4 1.5 483 25 1.1 0.7×0.7×0.7 0.5
XJK-0.62 0.62 0.3-0.9 3.0 400 25 1.1 0.90×0.82×0.85 1.0
XJK-1.1 1.1 0.6-1.6 5.5 330 25 1.1 1.1×1.1×1 1.4
XJK-2.8 2.8 1.5-3.5 11 280 25 1.1 1.75×1.6×1.1 2.5
XJK-5.8 5.8 5-7 22 240 25 1.5 2.2×2.2×1.2 3.6
SF型浮选机 SF-0.37 0.37 0.2-0.4 1.5 386 25 1.1 0.7×0.7×0.75 0.5
SF-0.7 0.7 0.3-0.9 3 400 25 1.1 0.9×0.82×0.95 1.0
SF-1.2 1.2 0.6-1.6 5.5 330 25 1.1 1.1×1.1×1.1 1.9
SF-2.8 2.8 1.5-3.5 11 268 25 1.1 1.75×1.6×1.15 2.6
SF-4 4 2-4 15 220 25 1.5 1.85×2.05×1.2 2.9
SF-8 8 4-8 30 191 25 1.5 2.2×2.9×1.4 4.2
SF-10 10 5-10 30 191 25 1.5 2.2×2.9×1.7 4.5
SF-20 20 5-20 30×2 191 25 1.5 2.85×3.8×2 9.9
JJF型浮选机 JJF-2 2 1-3 7.5 443 25 1.5 1.4×1.4×1.1 1.7
JJF-4 4 2-4 11 305 25 1.5 1.6×2.15×1.25 2.4
JJF-8 8 4-8 22 233 25 1.5 2.2×2.9×1.4 4.5
JJF-10 10 5-10 22 233 25 1.5 2.2×2.9×1.7 4.9
JJF-16 16 5-16 30 180 25 1.5 2.85×3.8×1.7 8.0
JJF-20 20 5-20 37 180 25 1.5 2.9×3.8×2.0 10.5
KYE浮选机
型号 KYF-1 KYF-2 KYF-3 KYF-4 KYF-8 KYF-16 KYF-24 KYF-38
槽体尺寸 长(mm) 1000 1300 1600 1800 2200 2800 3100 3600
宽(mm) 1000 1300 1600 1800 2200 2800 3100 3600
高(mm) 1100 1250 1400 1500 1950 2400 2900 3400
单效重量(t) 1.1 1.5 1.9 2.3 3.6 5.9 9.9 15.1
有效容积(m³) 1 2 3 4 8 16 24 38
生产能力(按矿浆体积计算)(m³/min) 0.2-1 0.4-2 0.6-3 1.2-4 3—8 4—6 4—24 10—38
主轴电动机 型号 Y132M1-6 Y160M2-8 Y160L-8 Y180L-8 Y200L-8 Y250M-8 Y250M-8 Y280S-8
功率(kw) 4 5.5 7.5 11 15 30 30 37
叶轮 转速(r/min) 960 720 720 970 730 730 730 740
直径(mm) 340 410 480 550 630 740 800 880
高度(mm) 215 256 300 340 390 460 545
转速(r/min) 281 247 219 200 175 160 150 138
圆周速度(m/s) 5 5.3 5.5 5.76 5.77 6.7 6.25 6.36
刮板电动机 型号 Y90S-4 Y90S-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4
功率(kw) 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5
转速(r/min) 1400 1400 1400 1400 1400 1400 1400 1400
刮板 转速(r/min) 18 18 16 16 16 16 16 16
直径(mm) 500 500 580 600 600 700 700 500
鼓风机风压(kpa) ≥12.6 ≥14.7 ≥19.8 ≥19.8 ≥21.6 ≥25.5 ≥30.4 ≥34.3
最大充气量(m³/㎡·min) 2 2 2 2 2 2 2 2
BF型浮选机
型号 槽容积(m³) 内部尺寸(长×宽×高)(m) 空气吸入量(m³/㎡.min) 安装功率(kw) 电动机型号 生产能力(m³/min) 单槽重量(t)
BF-0.37 0.37 0.74×0.74×0.75 0.9~1.05 1.5 Y90L-4 0.2~0.4 0.5
BF-0.65 0.65 0.85×0.95×0.9 0.9~1.10 3.0 Y132S-6 0.3~0.7 1.0
BF-1.2 1.2 1.05×1.15×1.10 1.0~1.10 5.5 4.0 Y132M2-6 Y132M1-6 0.6~1.2 1.4
BF-2.0 2.0 1.40×1.45×1.12 1.0~1.10 7.5 Y160M-6 1.0~2.0 1.8
BF-2.8 2.8 1.65×1.65×1.15 0.9~1.10 11 Y180L-8 1.4~3.0 2.2
BF-4.0 4.0 1.9×2.0×1.2 0.9~1.10 15 Y200L-8 2~4 2.6
BF-6.0 6.0 2.2×2.35×1.3 0.9~1.10 18.5 Y225S-8 3~6 3.3
BF-8.0 8.0 2.25×2.85×1.4 0.9~1.10 22 30 Y225M-8 Y250M-8 4~8 4.2
BF-10 10 2.25×2.85×1.7 0.9~1.10 22 30 Y225M-8 Y250M-8 5~10 4.7
BF-16 16 2.85×3.8×1.7 0.9~1.10 37 45 Y280S-8 Y280M-8 8~16 8.4
BF-20 20 2.85×3.8×2.0 0.9~1.10 37 45 Y280S-8 Y280M-8 10~20 8.7
BF-24 24 3.15×4.15×2.0 0.9~1.10 45 Y280M-8 12~24 9.2

产品图片集
