Quadruple Portable Crushing Station

四组合轮胎式移动破碎站

模块化设计

优势,特点

一体式四组合移动站,将100到150吨处理量的四个设备单元完美集成到一起,车架一体式通用化设计,给料粗碎模块和筛分模块完全一样。根据软岩或硬岩等不同物料,仅选用相应的反击破或圆锥破。

适用范围广

适合于处理需求在时产100-300吨的各种软硬矿石、建筑垃圾

车载电控系统

毎台设备均搭载独立的电控系统,操作方便,快速投产

模块化设计

结构强度高,通用性强,通过变换主机即可快速生产

高性能主机

生产线搭载的主机设备均采用行业新技术生产的高性能主机,效率高,产量高,故障少,操作维护方便,运行稳定可靠

  • 振动给料机

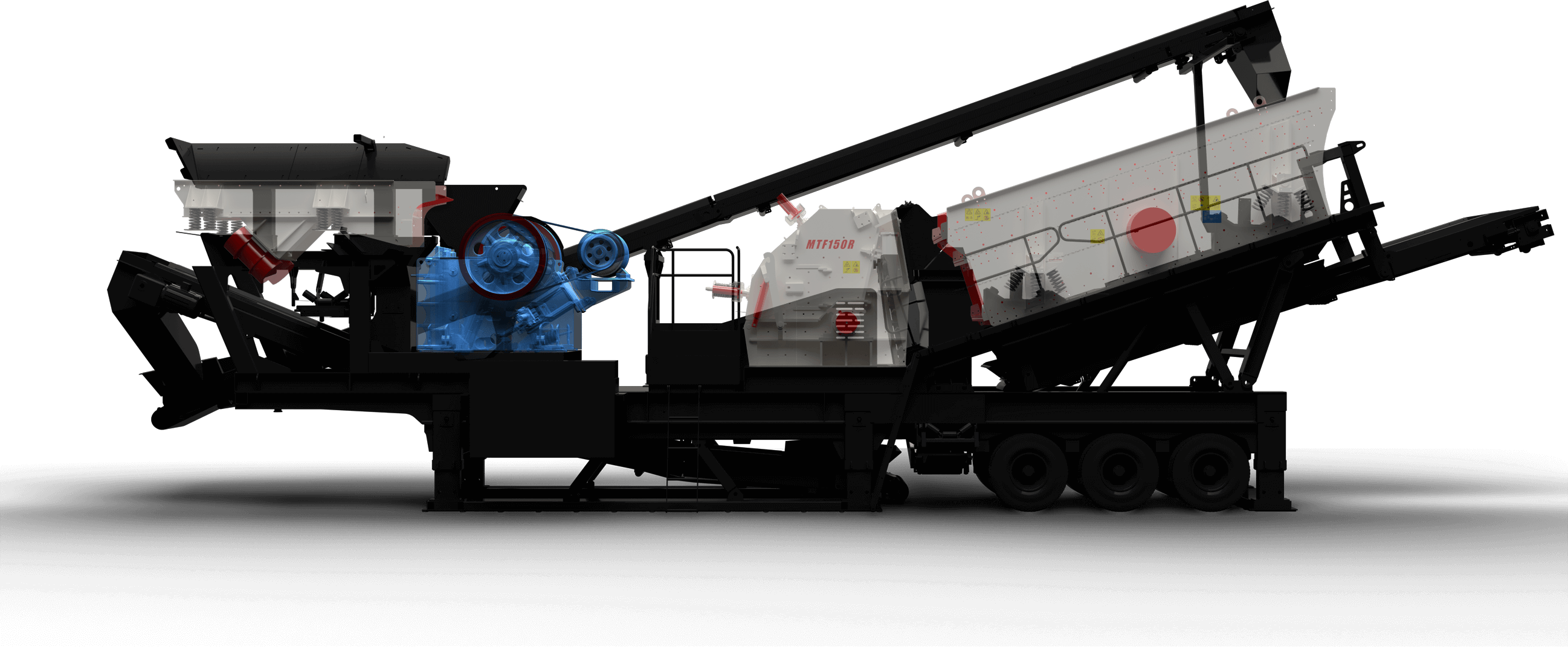

  • 颚式破碎机

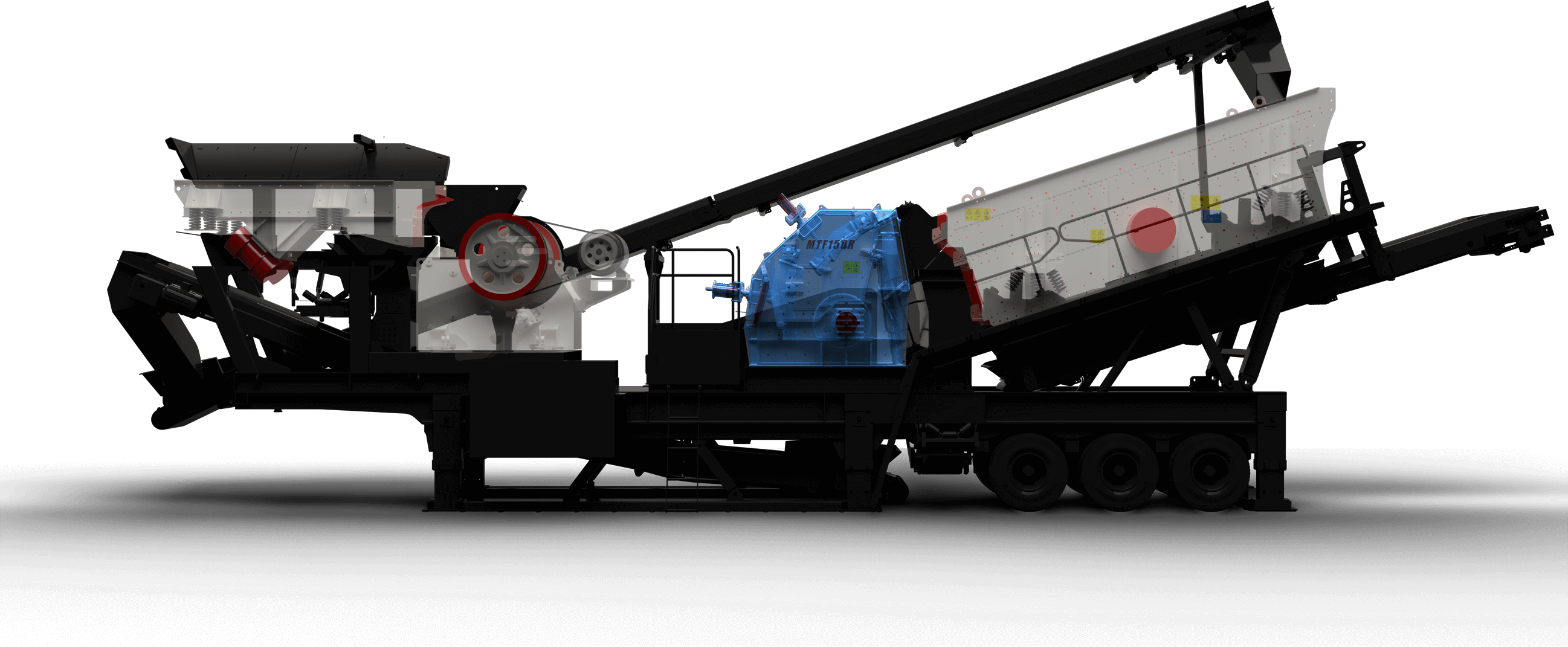

  • 反击式破碎机

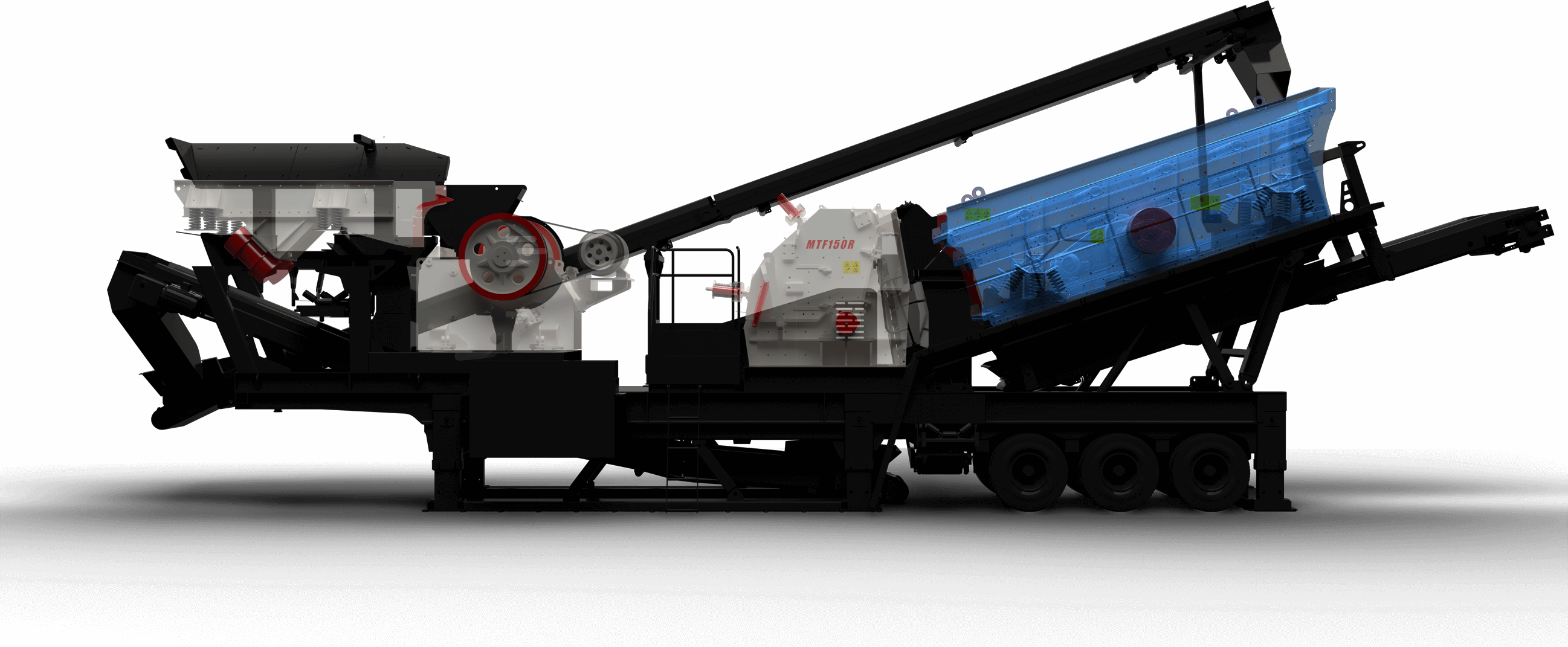

  • HX振动筛

给料机采用振动电机提供激振力,通过变频器精确控制给料量,充分发挥设备产能。

颚破采用楔块调整排料口,操作方便,整体式电机托架,皮带受力好,寿命长。

反击破采用精细化设计的转子和腔型、转速和功率合理匹配,满足粗碎、中细碎和物料回收不同应用选择。

振动筛采用稀油润滑方式,换油周期高达1200小时,润滑效果好,设备停机时间短。

Technical parameters

技术参数

四组合移动站
型号 MTF100Y-2 MTF100Y-3 MTF150Y-3 MTF150R-3
整机功率(kW) 193.5 234.2 304.2 304.2
整机重量(t) 48 58 62 65
整机处理能力(t/h) 36-120 45-135 69-215 60-210
振动给料机
型号 GZD8530 GZDT0853 GZDT0853 GZDT0835
装载宽度(mm) 850 800 800 800
长度(mm) 3000 3500 3500 3500
鄂破
型号 HD72 HDX86 HDX86 HDX86
电机功率(kW) 55 75 75 75
进料深度(mm) 460 580 580 580
进料宽度(mm) 720 860 860 860
最大进料(mm) 425 500 500 500
排料口(mm) 45-100 50-150 50-150 50-150
破碎机
型号 HXGYS300 SC100F1 SC160F1 CI1110
电机功率(kW) 90 90 160 160
最大进料(mm) 150 150 200 250
振动筛
型号 2YK1545 3HX1548 3HX1548 3HX1548
电机功率(kW) 11 18.5 18.5 18.5
输送机
主输送机 B800 B800 B800 B800
筛上输送机 B800 B800 B800 B800
筛下输送机 B650 B800 B800 B800
渣土输送机 B500 B500 B500 B500
侧出输送机 B500 B500 B500 B500

注:产量根据不同物料,进料粒度等因素其结果将有所不同
