Wotetrack履带式移动破碎筛分站
Wotetrack Crawler Type Crushing And Screening Plant

Wotetrack履带式移动破碎筛分站

替代进口

优质的产品是我们的核心竞争力

High quality products are our core competitiveness

产品简介

Product Introduction

过去的40多年里,红星机器一直致力于天然石料、金属矿山、城市建筑垃圾等行业的破碎和筛分,在长期研发、生产和提供服务的过程中所积淀的专业技术和知识,使我们如今能够为全球客户提供行业内较先进的产品解决方案。

Wotetrack移动式破碎筛分站是红星机器众多主打产品中的一员,它的诞生来自于北欧(履带破的发源地)同类产品的先进理念与我公司高品质主设备的融合,同时结合中国国情,自主研发的高性能移动式破碎筛分系统。先进的理念结合成熟的工艺以及高标准的质量检验是每一台Wotetrack的品质保证,7X24小时售后服务更为您的生产打消后顾之忧。

选择Wotetrack,确保您的运营和收益持续、无间断。

产品优势和特点

Product Advantage

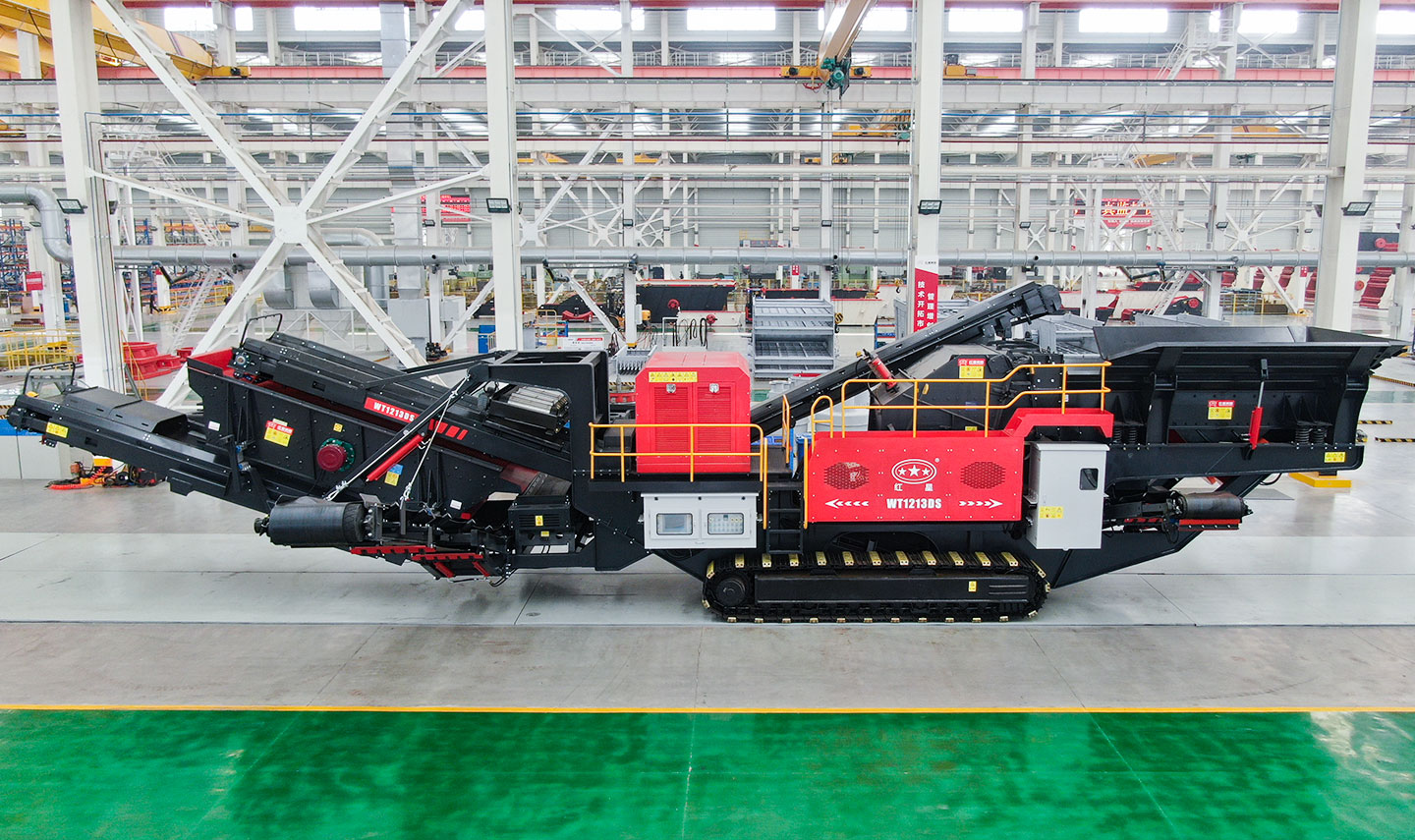

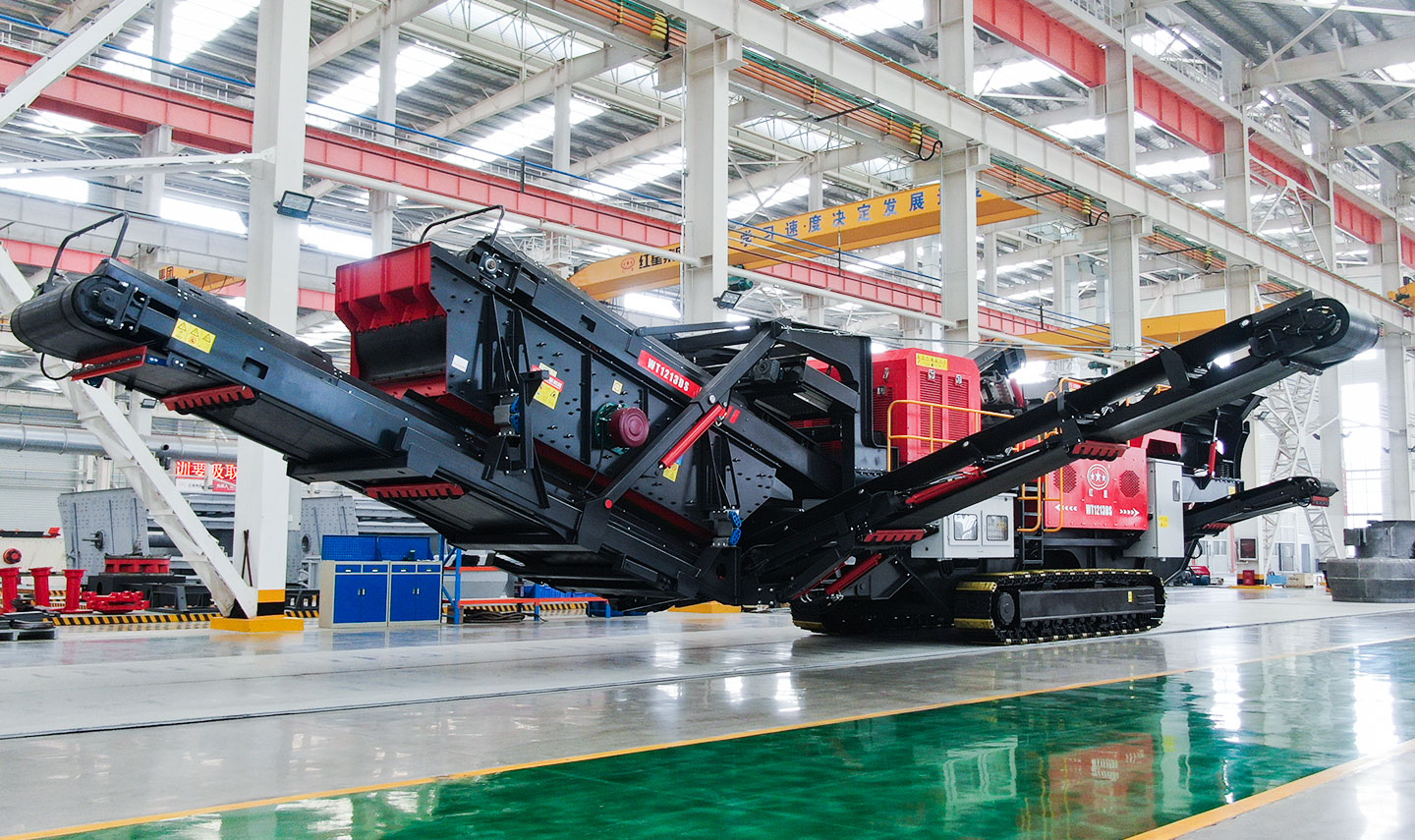

产品实拍展示

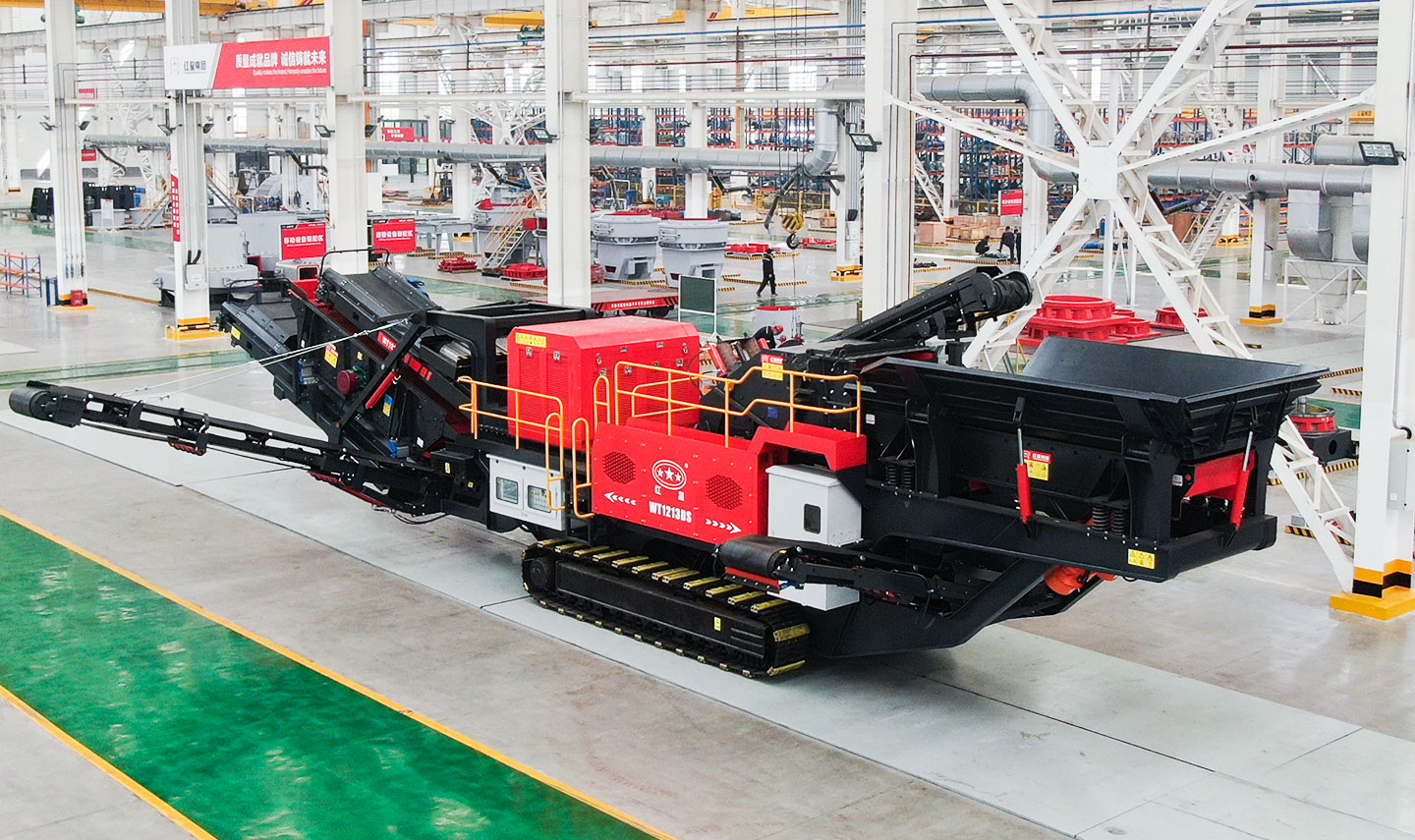

Product Photos

多种动⼒配备可供不同⽤户选择

Product introduction
Technical parameters

技术参数

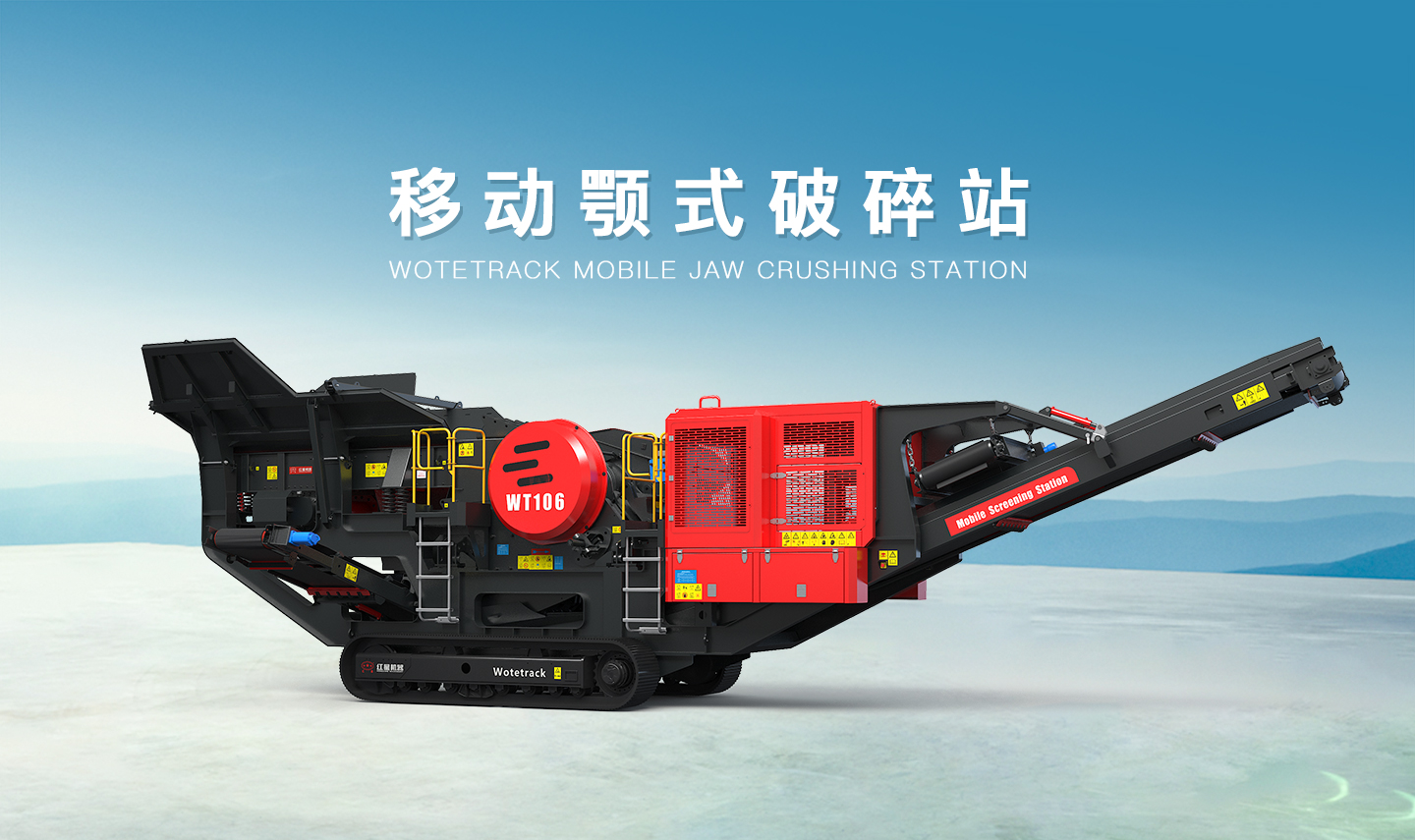

  • Wotetrack履带颚式破碎站

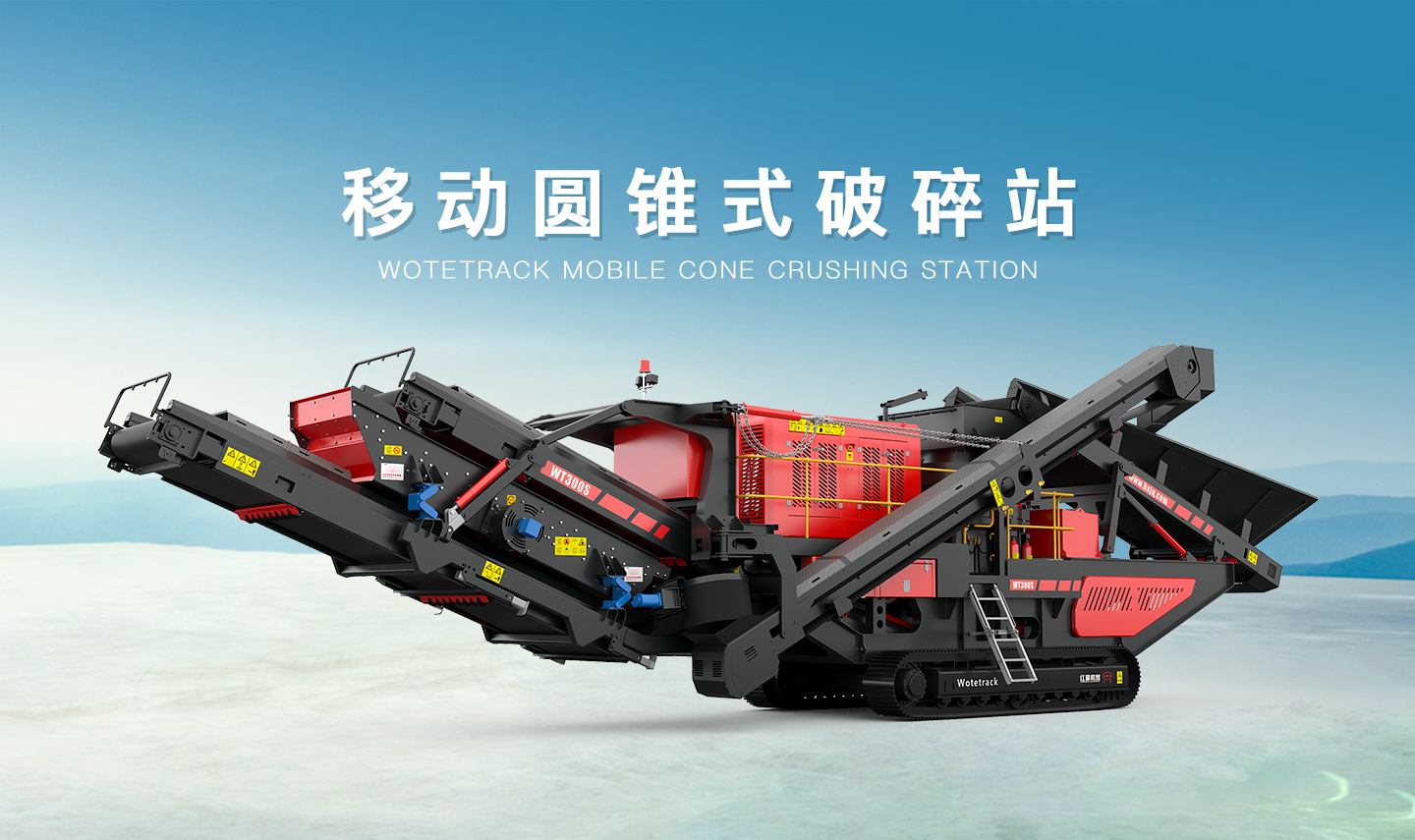

  • Wotetrack履带圆锥式破碎站

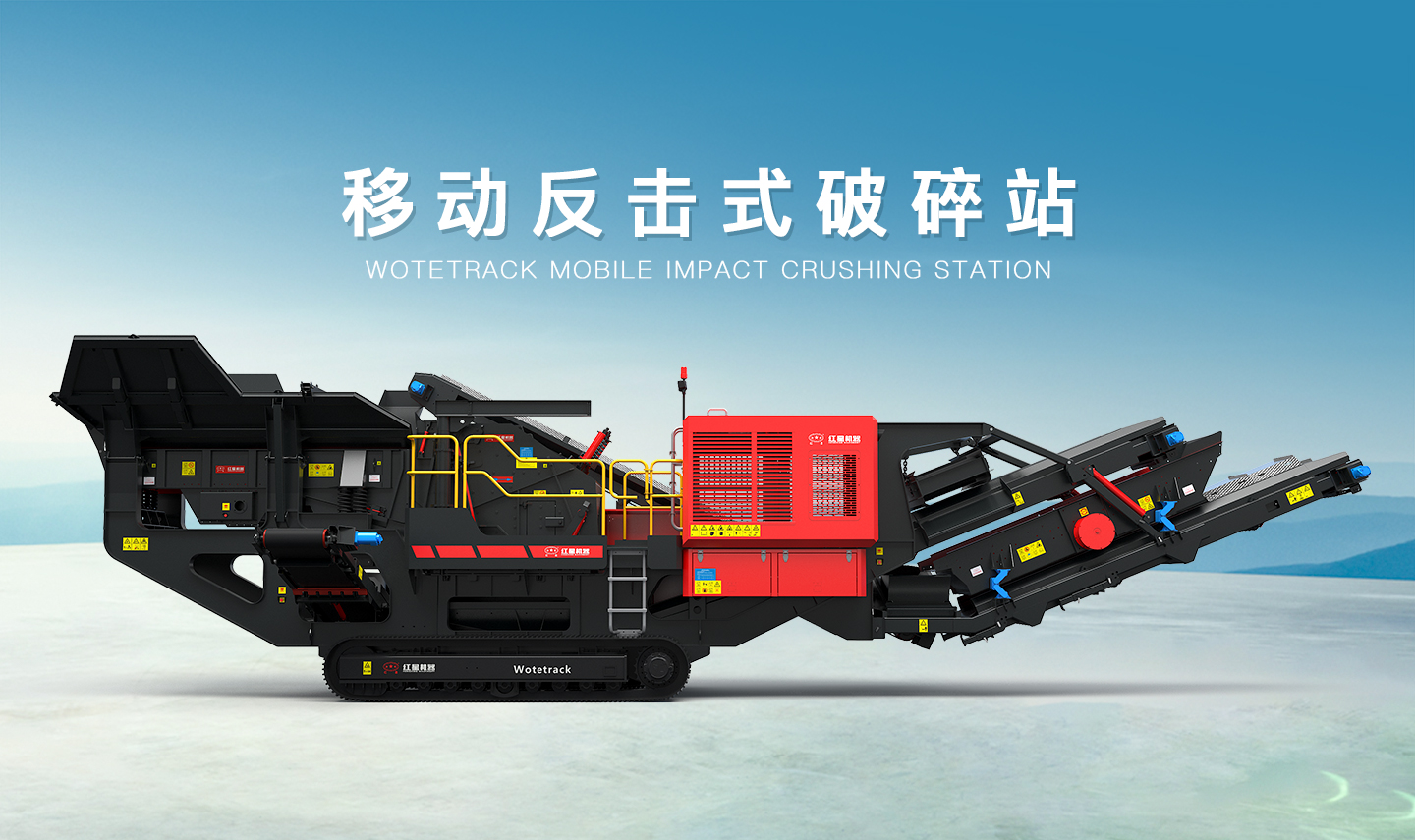

  • Wotetrack履带反击式破碎站

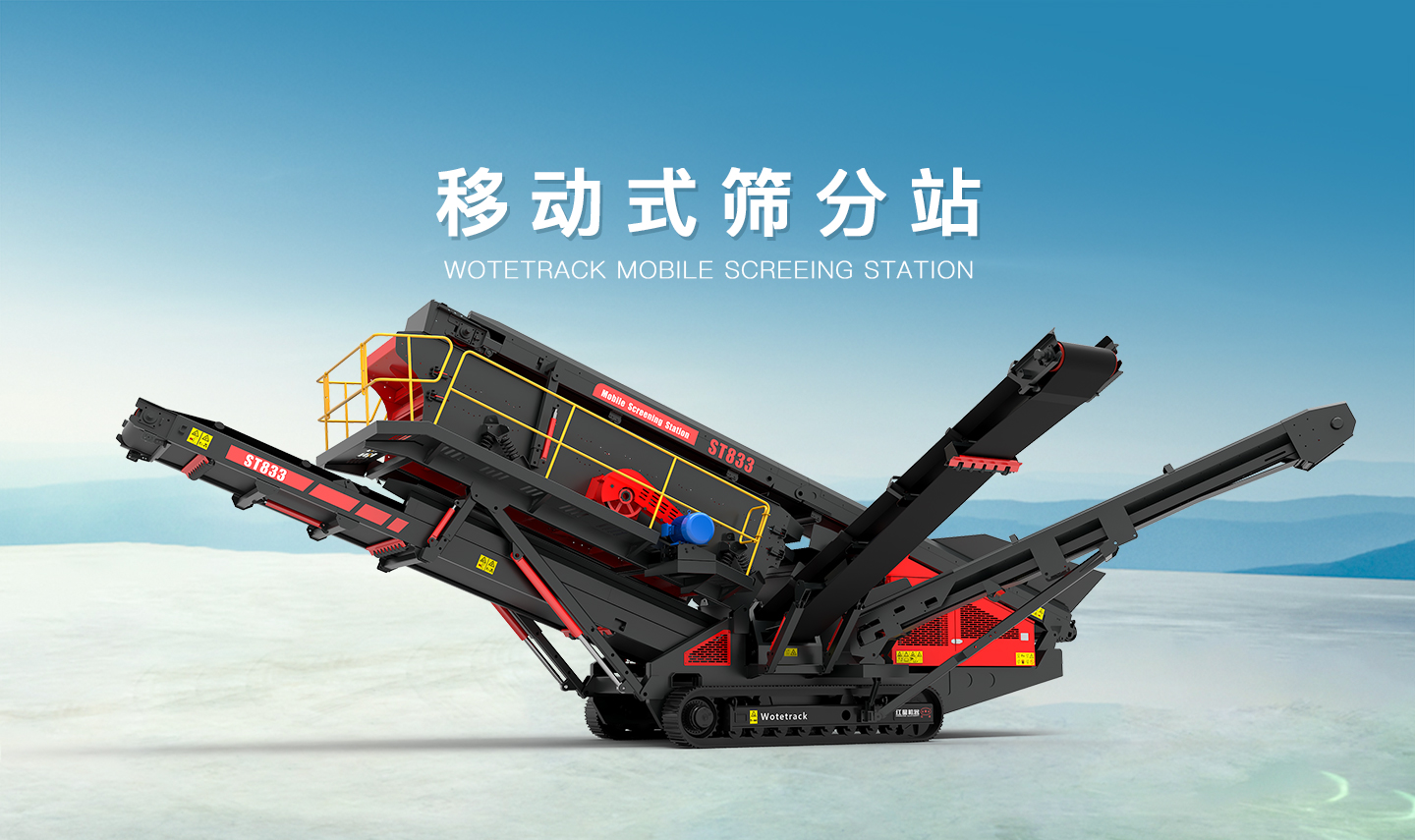

  • Wotetrack履带筛分站
机型参数 WT96 WT106 WT120
喂料装置 最大喂料尺寸mm 480 560 700
喂料高度mm 3700 4000 4300
料仓容积m³ 5 6.5 8
振动喂料机 宽×长mm 950×3800 1060×4200 1160×4500
侧皮带机 宽×长mm 500×4000 650×4000 650×4500
卸料高度mm 2200 2400 2500
破碎主机 型号 CJ96 CJ106 CJ120
进料口尺寸mm 930×580 1060×700 1200×870
重量t 9.8 14.5 26
驱动方式 液压V带 液压V带 液压V带
主皮带机 宽×长mm 800×10500 1000×11000 1200×11500
卸料高度mm 3300 3600 4000
动力总成 破碎机驱动理念 柴油机-液压驱动 柴油机-液压驱动 柴油机-液压驱动
发动机 康明斯163kW 康明斯264kW 康明斯264kW
运输外形尺寸 长度mm 13500 15100 16000
宽度mm 2800 2800 3100
高度mm 3500 3500 3800
重量t 32 42 60

注:产量根据不同物料,进料粒度等因素其结果将有所不同

机型参数 WT 200/S WT 300/S WT 160/S WT 250
喂料装置 最大喂料尺寸(mm) 185 200 200 215
喂料高度(mm) 2600 2700 2700 2900
料仓容积(m³) 5 6 6 6
振动喂料机 宽×长(mm) 1000×5500 1200×6000 1200×6000 1200×6000
破碎主机 型号 HPM200 HPM300 SC160 SC250
进料口尺寸(mm) 210 230 230 250
重量(t) 10.4 15.8 11 16
驱动方式 液压V带 直联驱动 直联驱动 直联驱动
主皮带机 宽×长(mm) 1000×10500 1200×11500 1200×11000 1200×12000
卸料高度(mm) 3300 3500 3500 3500
筛分系统 型式 单层振动筛分机 单层振动筛分机 单层振动筛分机
筛面尺寸(mm) 1500×3000 1500×3600 1500×3000
返料皮带机尺寸(mm) 500×8000 500×9000 500×8000
细料皮带机尺寸(mm) 1200×5000 1200×5500 1200×5000
细料皮带机卸料高度(mm) 3000 3200 3000
动力总成 破碎机驱动理念 柴油机-液压驱动 柴油机-直接驱动 柴油机-直接驱动 柴油机-直接驱动
发动机 康明斯 264kW 康明斯 391kW 康明斯 335kW 康明斯 391kW
运输外形尺寸 长度(mm) 16400 17800 17000 15500
宽度(mm) 3300 3400 3300 3300
高度(mm) 3700 3700 3700 3800
重量(t) 35/41 45/54 38/45 46

注:产量根据不同物料、进料粒度等因素其结果将有所不同

机型参数 WT1110/S WT1213/S WT1316
喂料装置 最大喂料尺寸(mm) 400 500 600
喂料高度(mm) 3900 4300 4400
料仓容积(m³) 5 7 8
振动喂料机 宽×长(mm) 950×3800 1160×4200 1160×4200
侧皮带机 宽×长(mm) 500×4000 650×4000 650×4000
卸料高度(mm) 2200 2400 2400
破碎主机 型号 CI1110M CI1213M CI1316
进料口尺寸(mm) 1020×820 1320×880 1540×980
重量(t) 9.5 13 16
转子尺寸(mm) Φ 1100×1000 Φ 1200×1300 Φ 1300×1500
驱动方式 液压V带 直联驱动 直联驱动
振动卸料槽 宽×长(mm) 1200×2030 1500×2370 1600×2500
主皮带机 宽×长(mm) 1000×8500 1200×9000 1200×9500
卸料高度(mm) 3300 3500 3600
筛分系统 型式 单层振动筛分机 单层振动筛分机
筛面尺寸(mm) 1500×3000 1500×3600
返料皮带机尺寸(mm) 500×8000 500×8000
细料皮带机尺寸(mm) 1200×5000 1200×5500
细料皮带机卸料高度(mm) 3000 3200
动力总成 破碎机驱动理念 柴油机-液压驱动 柴油机-直联驱动 柴油机-直联驱动
发动机 康明斯264kW 康明斯335kW 康明斯391kW
运输外形尺寸 长度(mm) 16500 17000 15000
宽度(mm) 3400 3460 3300
高度(mm) 3600 3700 3800
重量(t) 35/42 46/55 52

注:产量根据不同物料,进料粒度等因素其结果将有所不同

机型参数 ST 722 ST 833S ST 833 ST 1083S ST 1083 ST 6203
喂料装置 最大喂料尺寸(mm) 400 150 150 200 200 200
喂料高度(mm) 3200 3620 2450 3650 2500 3000
料仓容积(m³) 7 8 2.5 8 3 8
喂料皮带机 宽×长(mm) 1200×4000 1200×4300   1200×4300   1200×6000
型式 可变速度 可变速度   可变速度   可变速度
上料皮带机 宽×长(mm)   1000×11000 1000×11000 1200×11500 1200×11500
振动筛 型式 2层振动筛分机 3层振动筛分机 3层振动筛分机 3层振动筛分机 3层振动筛分机 3层振动筛分机
筛面尺寸(mm) 1500×4800 1500×5500 1500×5500 1800×6000 1800×6000 1830×6100
细料皮带机 宽×长(mm) 800×8000 1200×7500 1200×7500 1400×8000 1400×8000 800×8000
堆料高度(mm) 3600 4100 4100 4100 4100 3400
中细料皮带机 宽×长(mm)   650×10000 650×10000 800×10000 800×10000 800×7000
堆料高度(mm)   4800 4800 4800 4800 3400
中料皮带机 宽×长(mm) 800×8000 800×10000 800×10000 800×10000 800×10000 800×7000
堆料高度(mm) 3300 4800 4800 4800 4800 3400
转运皮带机 宽×长(mm) 1200×4000 650×2200 650×2200 650×2200 650×2200 1400×6500
大料皮带机 宽×长(mm) 1200×5500 500×9000 500×7500 650×9000 650×7500 1000×5500
堆料高度(mm) 3600 4900 4300 4900 4300 3600
动力系统 驱动理念 柴油机-液压驱动 柴油机-液压驱动 柴油机-液压驱动 柴油机-液压驱动 柴油机-液压驱动 柴油机-液压驱动
发动机 康明斯 81kW 康明斯 81kW 康明斯 81kW 康明斯 163kW 康明斯 163kW 康明斯 163kW
运输外形尺寸 长度(mm) 15700 17500 15500 18500 16500 18500
宽度(mm) 3180 3100 3100 3400 3400 3260
高度(mm) 3500 3500 3500 3650 3650 3600
重量(t) 32.6 35 31 40 36 42

注:产量根据不同物料,进料粒度等因素其结果将有所不同

定制服务流程

更多型号也可联系我们,支持定制
