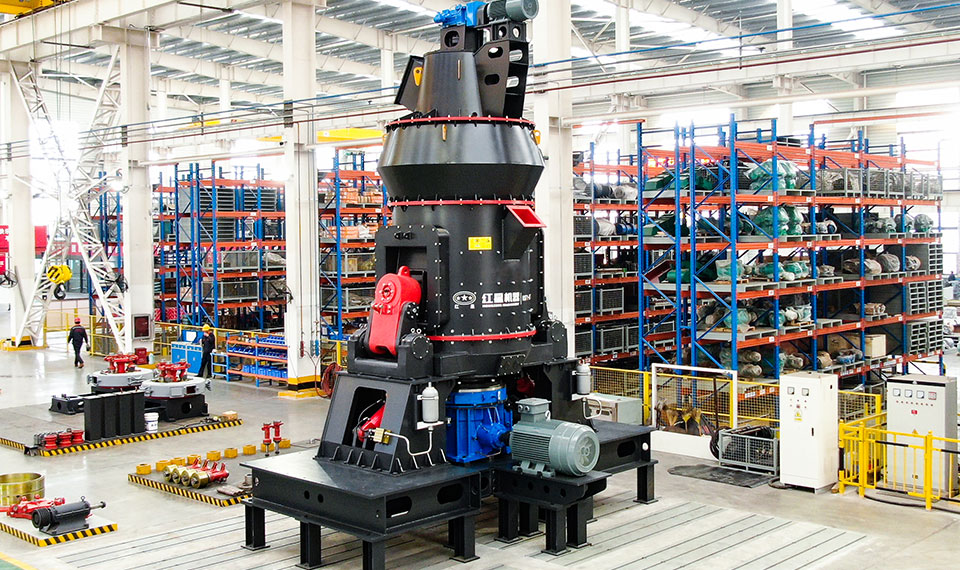

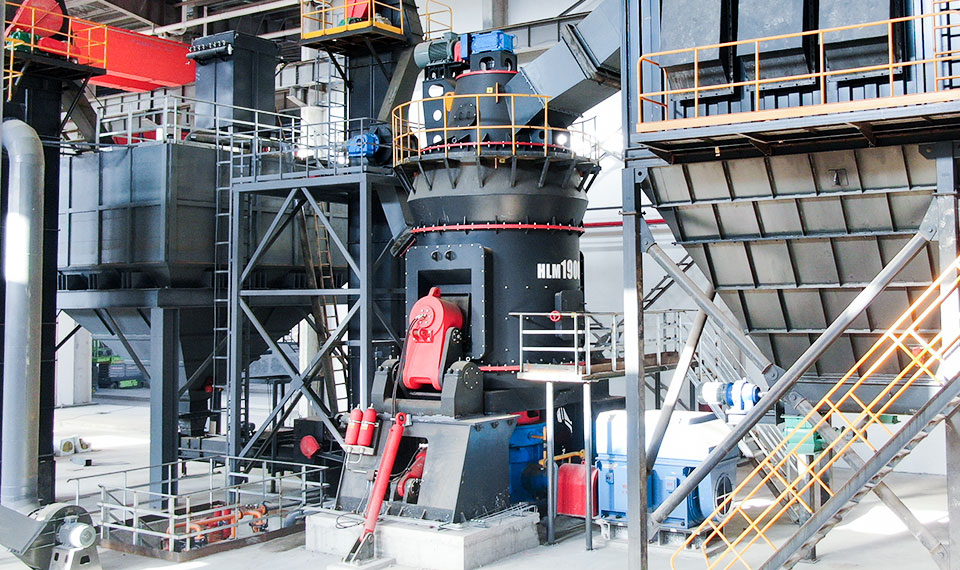

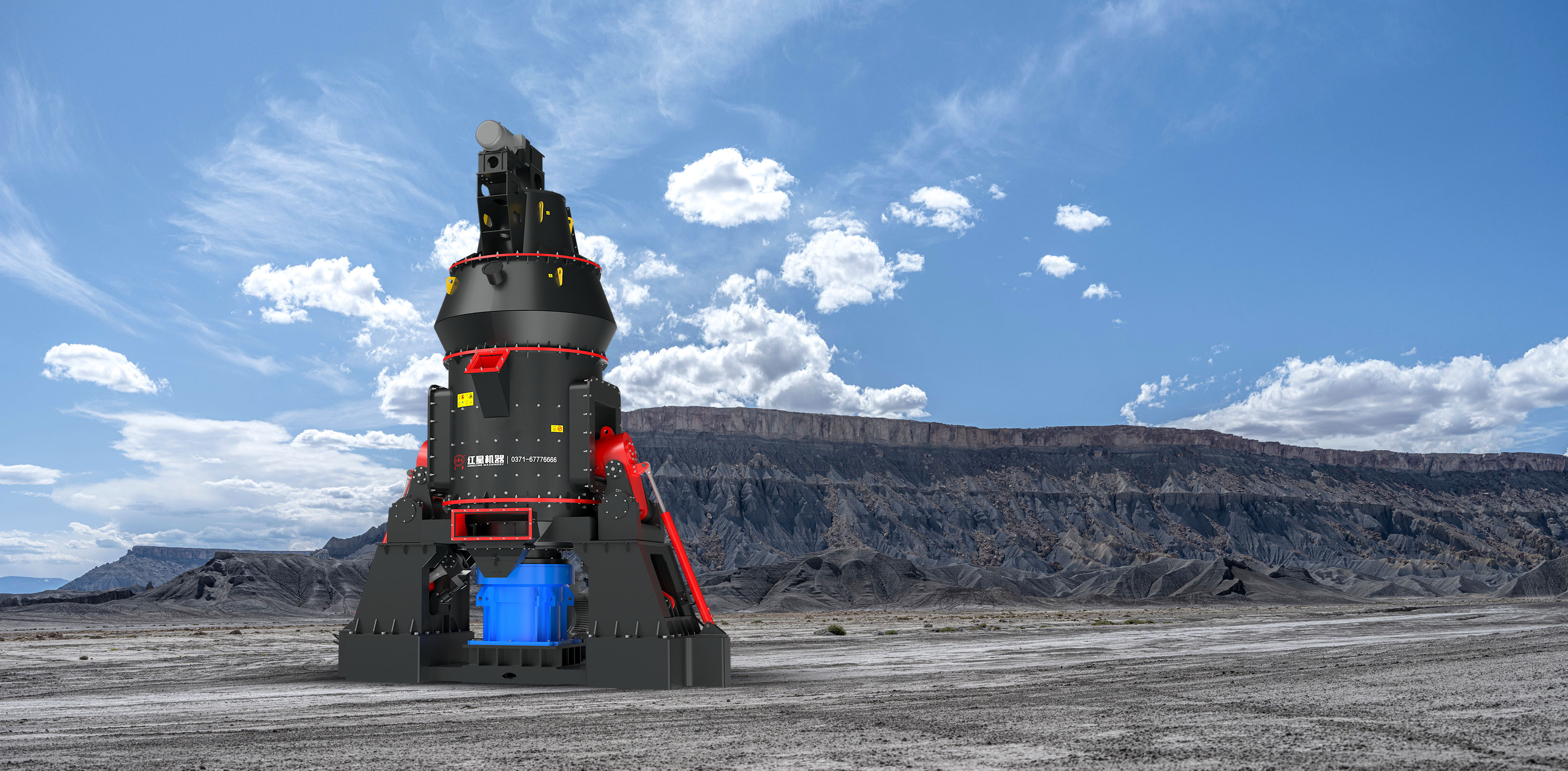

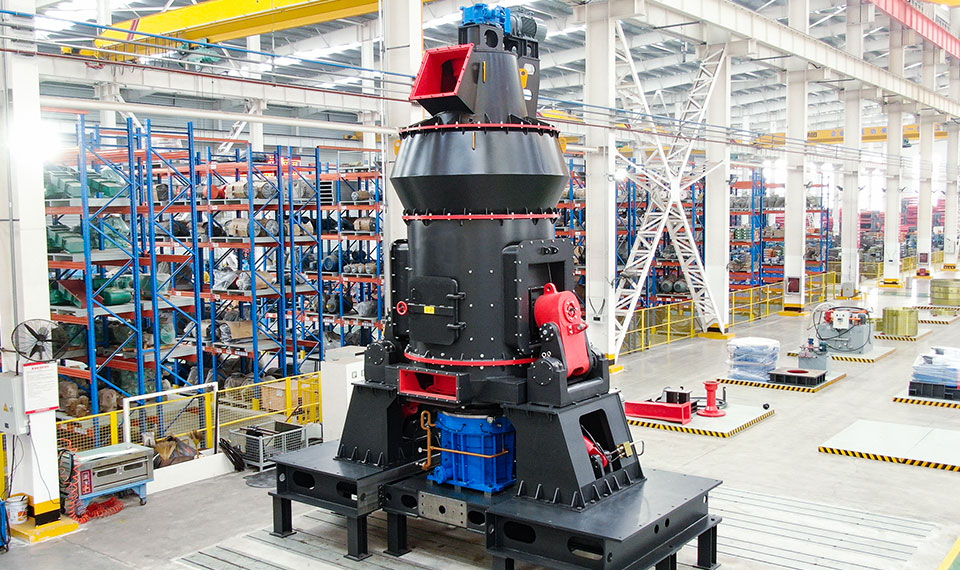

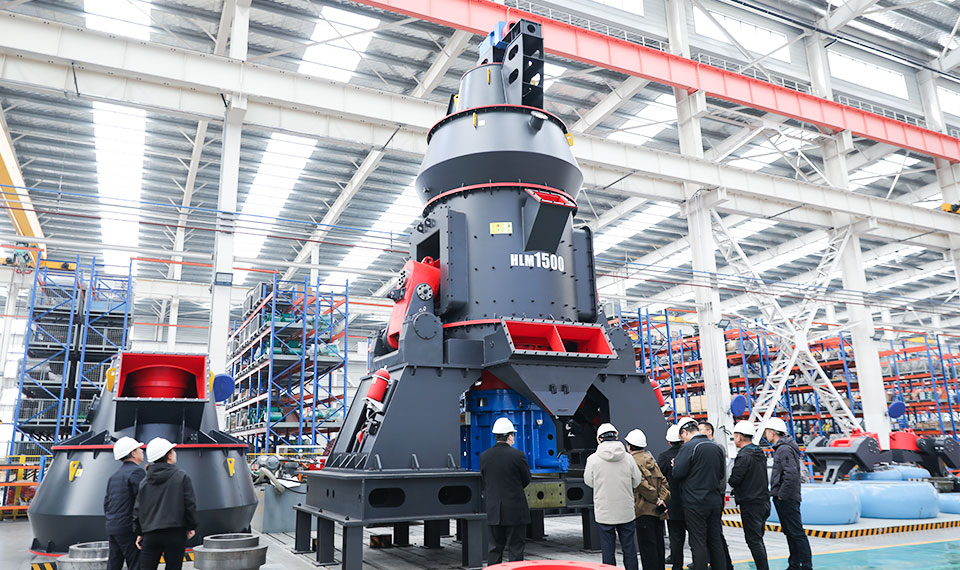

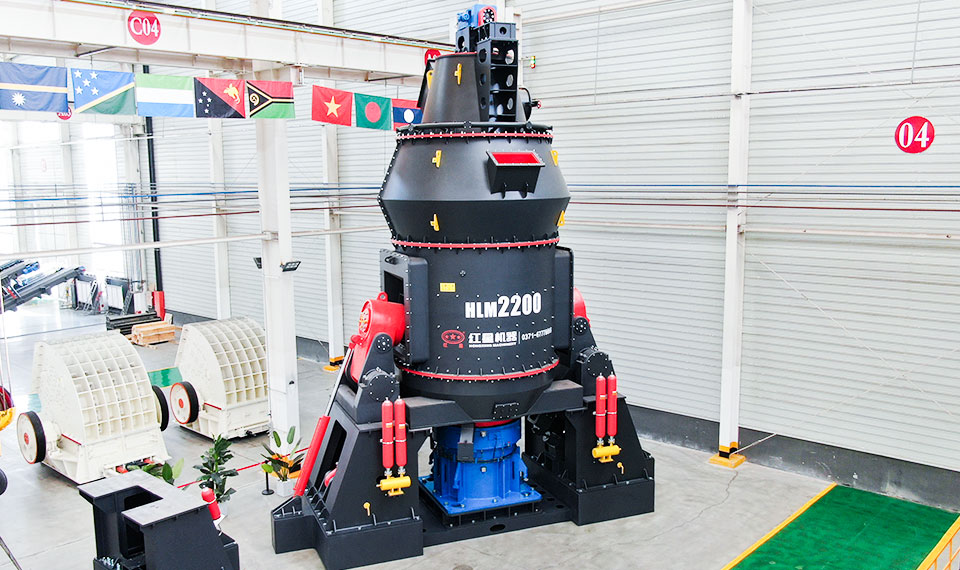

HLM系列立式磨粉机
HLM Series Vertical Mill

HLM系列立式磨粉机

产品简介

Product Introduction

HLM系列立式磨粉机是红星集团采用全球先进的料床粉磨和部分外循技术,结合红星集团四十余年磨机生产制造经验,潜心研究开发的大型先进高产节能粉磨产品,集粉磨、分级、烘干、输送于一体,拥有自主知识产权,核心技术、经济指标达到国际先进水平。

产品优势和特点

Product Advantage

工作原理


Working Principle

主电机通过减速机带动磨盘转动,固定的磨辊沿磨盘滚道自转。物料从下料口落在磨盘中央,在离心力的作用下,物料从磨盘中央向边缘匀速移动,经过粉磨滚道时,受到磨辊的碾压,碾磨力由液压加载系统提供,大块物料直接被压碎,细粒物料受挤压后形成料床进行粒间粉碎。烘干与粉磨同时进行,一次热风通过风环均匀进入磨盘周围,将经过辗磨从磨盘上切向甩出的粉碎物料烘干并输送到上部选粉机处,在转子叶片的作用下,粗颗粒重新回到磨盘上粉磨(内循环),合格的细粉随气流一起出磨,被系统集粉器收集,即为成品;少部分难粉碎且一次风吹不起的较大颗粒、杂质等通过风环跌落至磨机下部一次风室被刮料装置排出机外,或经输送设备由进料口进入立磨重新粉磨(外循环)。

Technical parameters

技术参数

  • HLM煤粉立磨
  • HLM立式矿磨
  • HLM矿渣立磨
  • HLM水泥熟料预粉磨立磨
  • HLM水泥立磨
  • HLM高细立磨
规格型号 产量(t/h) 煤粉细度 原煤水分 煤粉水分 主电机功率(kW)
HLM1200M 6—10 R0.08=5-15% ≤15% ≤1-5% 110-132
HLM1300M 10-15 160—200
HLM1500M 15—20 220—280
HLM1700M 20-30 280-355
HLM1900M 26-35 355—450
HLM2200M 35-50 450—560
HLM2400M 45-55 560-710
HLM2800M 60-80 900—1120

注:原煤哈氏可磨指数HGl≥55

规格型号 产量(t/h) 成品细度 原料水分 成品水分 主电机功率(kW)
HLM1300K 10-40 0.84-0.37mm (20-400 目) ≤15% ≤1% 200
HLM1500K 13-50 280
HLM1700K 18-70 400
HLM1900K 20-85 500
HLM2200K 35-135 800-900
HLM2400K 40-160 900-1120
HLM2800K 50-200 1120-1250
HLM3400K 70-260 1800-2000
HLM3700K 90-320 2500-2800

注:原料易磨性(Bond)指数≤13kw/t

规格型号 产量(t/h) 比表面积 矿渣水分 矿粉水分 主电机功率(kW)
HLM17-2N 6-10 ≥420㎡/kg ≤15% ≤1% 200-220
HLM19-2N 8-13 280-315
HLM21-2N 10-15 400-450
HLM24-2N 12-18 500-560
HLM28-2N 22-30 900-1000
HLM35-3N 55-70 1800-2000
HLM42-4N 70-100 2500-2800
HLM46-4N 85-135 3150-3800
HLM53-4N 130-165 4500-5000

注:矿渣易磨性(Bond)指数≤25kw/t;钢渣易磨性(Bond)指数≤30kw/t;粉磨钢渣时产量下降约30-40%。

规格型号 产量(t/h) 产品细度 原料水分 主电机功率(kW)
≤80μm ≤2mm
HLM17-2Y 12-20 ≥30% ≥90% ≤3% 200
HLM19-2Y 18-25 280
HLM21-2Y 25-35 400
HLM24-2Y 30-45 500
HLM28-2Y 60-80 900
HLM35-3Y 125-165 1800
HLM42-4Y 200-230 2500
HLM46-4Y 250-300 3150
HLM53-4Y 360-420 4500

注:原料易磨性(Bond )指数≤18kw/t

规格型号 产量(t/h) 比表面积 原料水分 成品水分 主电机功率(kW)
HLM19S 8-13 ≥380㎡/kg ≤5% ≤1% 280-315
HLM21S 11-18 400-450
HLM24S 15-20 500-560
HLM28S 28-35 900-1000
HLM35S 70-80 1800-2000
HLM42S 95-110 2500-2800
HLM46S 130-150 3150-3800
HLM53S 160-200 4500-5000

注:原料易磨性(Bond )指数≤18kw/t

规格型号 入料粒度(mm) 产量(t/h) 产品细度 原料水分 主电机功率(kW)
HLM1200X ≤10 2-6 10-40μm,通筛率97% ≤4% 132
HLM1300X ≤10 3-10 220
HLM1500X ≤10 4-13 315
HLM1700X ≤15 7-18 450
HLM1900X ≤15 8-23 560
HLM2200X ≤20 13-35 800
HLM2400X ≤20 15-45 1000

注:莫氏硬度等级4级以下物料

定制服务流程

更多型号也可联系我们,支持定制
