模块式设计

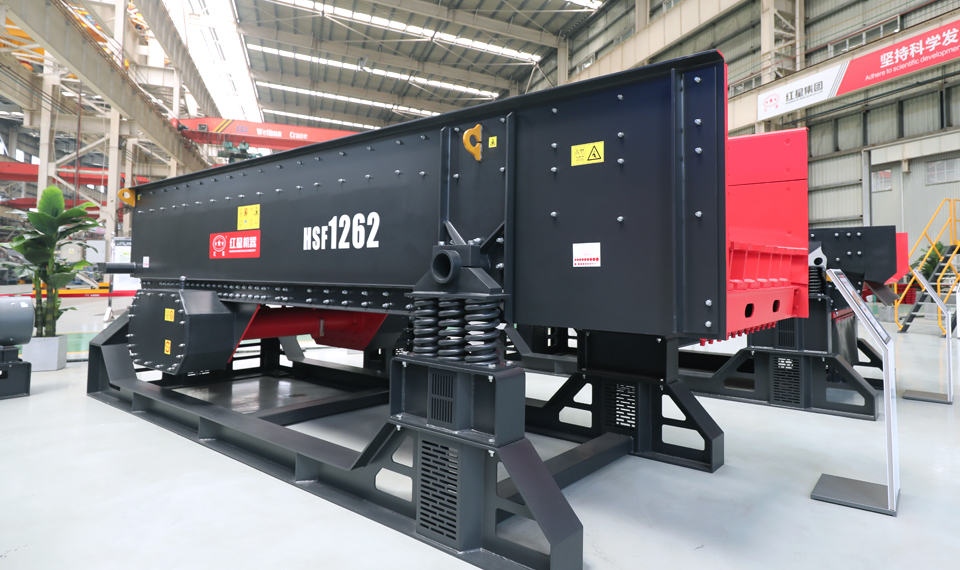

HSF系列重型棒条振动给料机-按照重型工况设计,适用于石料、建材和冶金 矿山向大中型初级破碎设备给料。结构紧凑,抗冲击力强,最大给料粒度1500mm,最大给料量2000吨/小时。 外置偏心块设计使得给料机振幅调整方便快捷,独立的耐磨棒条使得棒条间隙可随意调整,更大程度优化进入破碎机的物料粒度,提高破碎机产能,降低能耗。
HSF/HMF系列给料机对于设备耐磨防护提出了新的要求。 所有物料接触面均采用AR400耐磨板材,更大程度保护设备结构。
HSF系列给料机振动器与给料箱之间全部采用性能等级达到10.9S的钢结构用高强度扭剪螺栓连接。连接强度高,防松效果好,更好的应对恶劣的初级给料工况。
HSF系列振动给料机选用国内一流的振动设备专用轴承,专为振动工况设计,故障率低,工作寿命长。用户也可选择升级成SKF/FAG高端轴承。
红星集团给料设备箱体侧板、加强板、框架横梁等主要部件均采用Q355高强度板材整体数控下料,更高的材料抗拉强度有力的保障了设备在高振动强度下的使用寿命。
红星集团专业的焊接工程师负责设备焊接工艺,确保焊健质量达到国际标准。减小焊接应力的影响,极大地延长了设备使用寿命。
红星集团所有振动设备所用螺栓均使用专用力矩扳手,严格按照标准要求力矩拧紧。保证连接的可靠性,防止螺栓松动。
型号 | 槽体规格 (mm) |
棒条长度 (mm) |
最大进料尺寸 (mm) |
应用 | 最大处理量 (o°) |
电机功率 (kw) |
HSF1040 | 1000×4000 | 1×1200 | 700 | 固定/移动 | 400-840 | 15 |
HSF1245 | 1200×4500 | 1×1200 | 800 | 固定/移动 | 500-1080 | 22 |
HSF1262(S) | 1200×6200 | 2×900 | 800 | 固定 | 500-1080 | 22 |
HSF1345 | 1300×4500 | 1×1200 | 900 | 固定/移动 | 750-1150 | 22 |
HSF1362(S) | 1300×6200 | 2×900 | 900 | 固定 | 750-1150 | 30 |
HSF1562(S) | 1500×6200 | 2×900 | 1000 | 固定 | 800-1320 | 30 |
HSF1862(S) | 1800×6200 | 2×900 | 1200 | 固定 | 1024-1560 | 37 |
HSF2162 | 2100×6200 | 2×900 | 1500 | 固定 | 1200-1860 | 37 |
HSF2462 | 2400×6200 | 2×900 | 1500 | 固定 | 1360-2040 | 2×30 |
型号中的(S)指 可以选附加筛网层
