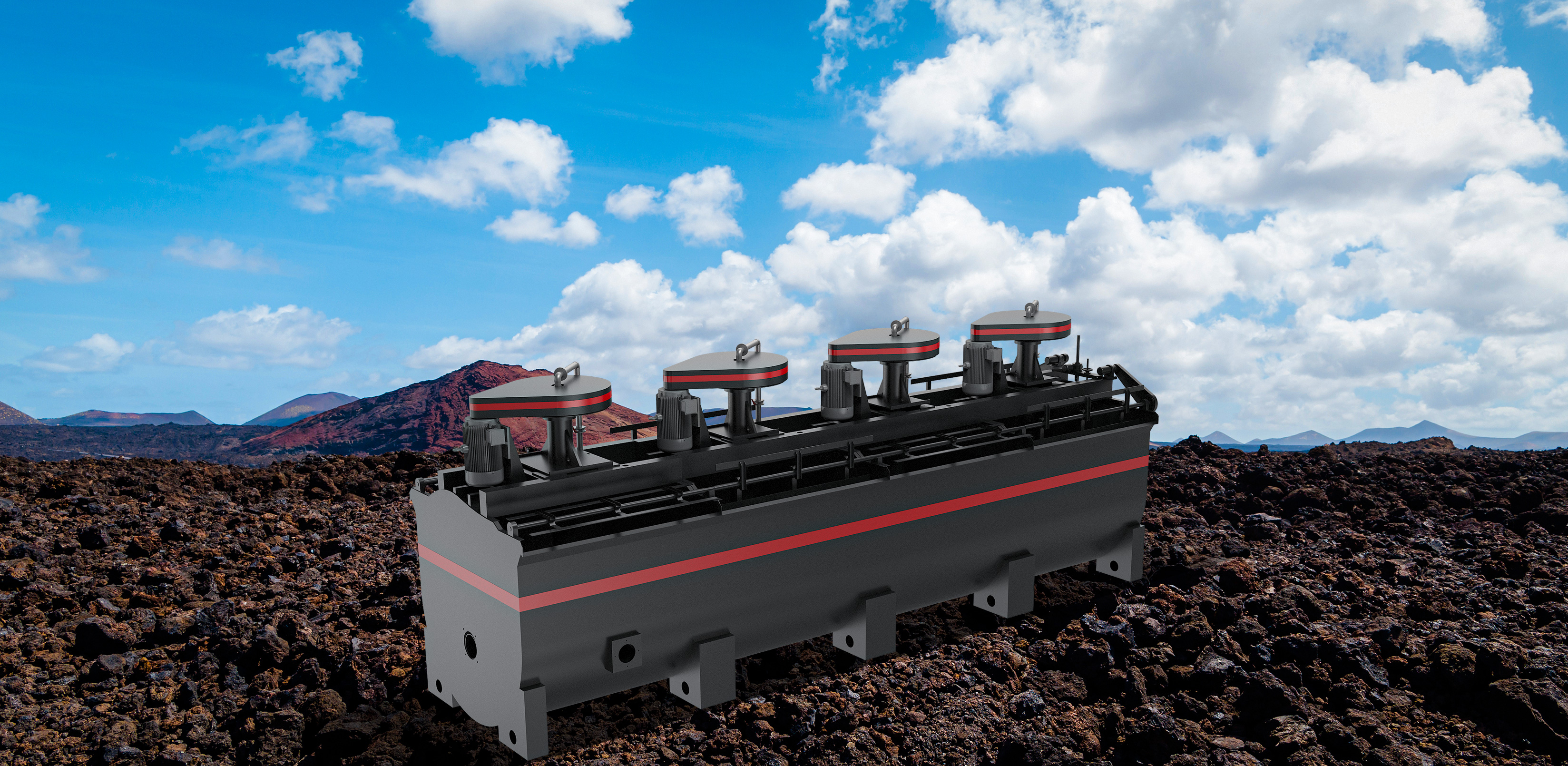

在浮选机工作时，随着叶轮的旋转，槽内矿浆从四周经槽底由叶轮下端吸 到叶轮叶片之间，同时，由鼓风机给入的低压空气经空心轴和叶轮的空气 分配器，也进入其中。矿浆与空气在叶片之间充分混合后，从叶轮上半部周 边向斜上推出，由定子稳流和定向后进入整个槽子中。气泡上升到泡沫稳 定区，形成富集过程。
| 型号 | XCF-1 | XCF-2 | XCF-3 | XCF-4 | XCF-8 | XCF-16 | XCF-24 | XCF-38 | |
| 槽体尺寸 | 长 (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| 宽 (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| 高 (mm) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
| 单槽重量 (t) | 1.2 | 1.7 | 2.3 | 2.7 | 3.9 | 6.6 | 8 | 16.8 | |
| 有效容积 (m³) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
| 生产能力 (m³/min) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
| 主轴 电动机 | 型号 | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L-6 | Y280S-8 | Y280S-8 | Y280S-6 |
| 功率 (kw) | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| 转速 (r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 | |
| 叶轮 | 直径 (mm) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | 一 |
| 高度 (mm) | 155 | 175 | 207 | 247 | 321 | 349 | 一 | 一 | |
| 转速 (r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | 一 | |
| 圆周速度 (r/min) | 7.5 | 7.5 | 7.5 | 7 | 6.97 | 7.6 | 7.6 | 7.4 | |
| 刮板 电动机 | 型号 | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| 功率 (kw) | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| 转速 (r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| 刮板 | 转速 (r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| 直径 (mm) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| 鼓风机风压 (kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
| 最大充气量(m³/min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
