履带式移动破碎站
Track Mobile Crushing Plant

履带式移动破碎站

替代进口product features
Product Brief Introduction

产品简介

履带式液压驱动破碎站是我公司引进知名矿山机器公司技术,并结合国内实际情况,研发出的移动破碎筛分设备。该机采用液压系统驱动履带,从而实现平稳行走,并能够适应多种复杂的作业现场条件。它广泛适用于矿产开采、石料开采、高速公路(铁路)和桥梁、城市建筑垃圾处理等诸多领域。

Product Advantage

优势,特点

  • 1.

    底盘采用全钢船型结构,强度高,对作业场地适应性更强

  • 2.

    大功率行走马达,马力强劲,安全可靠

  • 3.

    采用知名品牌电机,实现动力系统的优良性能,具有低噪、节能等特点

  • 4.

    可根据客户的要求配给各级别破碎筛分设备,整机优化设计,充分保证品质

  • 5.

    可配备发电机组,以满足无电或断电等复杂情况的正常作业要求,保证连续作业,减少损失

产品优势
工作原理
Working Principle

工作原理

物料经给料机均匀输送到颚式破碎机内,经颚式破碎机初破后的物料经输送机送入反击式破碎机进行二次破碎,破碎出的物料经振动筛筛分,满足破碎要求的物料由输送机输出,不满足要求的物料再次进入反击式破碎机破碎,整个履带式颚式破碎机+反击式移动破碎站生产线通过圆振动筛构成闭路系统,实现物料的循环破碎,成品物料由输送机输出,进行连续破碎作业。

Technical parameters

技术参数

探索属于您的设备

  • 履带式圆锥破碎移动站
  • 颚破履带移动破碎站
  • 反击破履带移动破碎站
  • 振动筛履带移动破碎站
型号 WT160SC WT250SC WT300HPM WT400HPM
运输外形尺寸 长度 16800mm 19000mm 19000mm 19500mm
宽度 3500mm 3600mm 3900mm 3900mm
高度 3700mm 3800mm 3800mm 3800mm
重量 50t 60t 55t 65t
上料输送机 料斗容积 3m³ 3m³ 3m³ 3m³
装载高度 2600m 2600m 2600m 2800m
装载宽度 1900mm 1900mm 1900mm 1900mm
尺寸(宽×长) 1000×6300mm 1000×6300mm 1000×6300mm 1200×6500mm
破碎机 型号 SC160 SC250 HP300 HP400
进料口 75-360mm 75-450mm 60-200mm 68-280mm
最大进料口尺寸 360mm 450mm 200mm 280mm
最小排料口 8-25mm 8-35mm 8-45mm 8-51mm
主皮带机 尺寸(宽×长) 1000×9000mm 1000×10000mm 1000×10000mm 1000×11000mm
卸料高度 3100mm 3490mm 3490mm 3690mm
返料筛 卸料高度 4200mm 4200mm 4400mm 4400mm
型号 HX1536 HX1536 HX1536 HX1536
筛网规格 1500×3600mm 1500×3600mm 1500×3600mm 1500×3600mm
筛底皮带机 尺寸(宽×长) 1000×5600mm 1000×5600mm 1000×5600mm 1000×6500mm
卸料高度 3020mm 3020mm 3020mm 3300mm
筛头皮带机 尺寸(宽×长) 650×2100mm 650×2100mm 650×2100mm 650×2100mm
卸料高度 1370mm 1370mm 1370mm 1370mm
返料皮带机 尺寸(宽×长) 650×10000mm 650×10000mm 650×11000mm 650×11000mm
卸料高度 4200mm 4200mm 4400mm 4400mm
柴油发动机 功率 96kw 132kw 106kw 132kw
制造商 卡特帕金斯 卡特帕金斯 卡特帕金斯 卡特帕金斯
整机 功率 207.12kw 297.12kw 267.12kw 362.12kw
控制方式 有线/无线(选配) 有线/无线(选配) 有线/无线(选配) 有线/无线(选配)



型号 WT96 WT106 WT120
运输外形尺寸 长度 14200mm 14900mm 15200mm
宽度 2900mm 3000mm 3200mm
高度 3470mm 3600mm 3700mm
重量 38t 50t 65t
给料机 料斗容积 5m³ 5m³ 6m³
装载高度 3900mm 4100mm 4300mm
给料机型号 GZDT3895 GZDT1145 GZDT1245
出土皮带机 尺寸(宽×长) 800×9000mm 1000×10000mm 1200×12000mm
卸料高度 3100mm 3200mm 3400mm
破碎机 型号 CJ96 CJ106 CJ120
进料口 930×580mm 1060×700mm 1200×870mm
最大进料尺寸 480mm 560mm 700mm
主皮带机 尺寸(宽×长) 800×9000mm 1000×10000mm 1200×12000mm
卸料高度 3100mm 3200mm 3400mm
除铁器 型号 RCYQ-8 RCYQ-10 RCYQ-10
柴油发动机 功率 96kw 106kw 132kw
制造商 卡特帕金斯 卡特帕金斯 卡特帕金斯
整机 功率 112.9kw 141.4kw 196.2kw
控制方式 有线/无线(选配) 有线/无线(选配) 有线/无线(选配)
型号 WT110 WT110S WT1213 WT1213S WT1315
运输外形尺寸 长度 14000mm 16000mm 15500mm 19000mm 17000mm
宽度 3000mm 3200mm 3200mm 3600mm 3200mm
高度 3600mm 3600mm 3800mm 3800mm 3800mm
重量 40t 45t 53t 60t 65t
给料机 料斗容积 3m³ 3m³ 5m³ 5m³ 5m³
装载高度 3900mm 4000mm 3900mm 4100mm 4000mm
预选筛 功率 5.2kw 5.2kw 6.12kw 6.12kw 6.12kw
筛网规格 1040×924mm 1040×924mm 1140×924mm 1140×924mm 1240×930mm
破碎机 型号 CI1110M CI1110M CI1213M CI1213M CI1315M
进料口 1020×860mm 1020×860mm 1320×900mm 1320×900mm 1540×900mm
最大进料尺寸 400mm 400mm 500mm 500mm 600mm
底盘给料机 料斗容积 0.8m³ 0.8m³ 1m³ 1m³ 1.5m³
功率 5.2kw 5.2kw 5.2kw 5.2kw 6.12kw
出土皮带机 尺寸(宽×长) 650×3500mm 650×3500mm 650×3500mm 650×3500mm 650×3500mm
卸料高度 2200mm 2200mm 2200mm 2200mm 2400mm
主皮带机 尺寸(宽×长) 1000×8500mm 1000×8500mm 1000×9900mm 1000×9900mm 1200×11000mm
卸料高度 3300mm 3300mm 3500mm 3500mm 3800mm
返料筛 功率 6.12kw 6.12kw
筛网规格 1500×3600 1500×4200
筛底皮带机 尺寸(宽×长) 1000×5800mm 1000×6200mm
卸料高度 2900mm 3000mm
转接皮带机 尺寸(宽×长) 650×2500mm 650×2800mm
卸料高度 1400mm 1400mm
返料皮带机 尺寸(宽×长) 500×8000mm 500×9200mm
卸料高度 4200mm 4500mm
除铁器 型号 RCYQ-10 RCYQ-10 RCYQ-10 RCYQ-10 RCYQ-10
柴油发动机 功率 96kw 106kw 106kw 132kw 132kw
制造商 卡特帕金斯 卡特帕金斯 卡特帕金斯 卡特帕金斯 卡特帕金斯
整机 总功率 253kw 274kw 304kw 324.4kw 366kw
控制方式 有线/无线(选配) 有线/无线(选配) 有线/无线(选配) 有线/无线(选配) 有线/无线(选配)
型号 ST673 ST993 ST1303
运输外形尺寸 长度 11000mm 12500mm 12500mm
宽度 3800mm 4000mm 4000mm
高度 3800mm 3900mm 3900mm
重量 28t 33t 38t
给料输送机 尺寸(宽×长) 1000×10000mm 1000×10000mm 1000×13000mm
给料高度 2560mm 2680mm 2700mm
振动筛 型号 3HX1545 3HX1855 3HX2160
筛网层数 3 3 3
筛底输送机 尺寸(宽×长) 1000×7400mm 1000×7500mm 1000×7500mm
出料高度 3380mm 3460mm 3460mm
粗料输送机 尺寸(宽×长) 500×5600mm 650×5800mm 650×5800mm
出料高度 3430mm 3570mm 3570mm
中料输送机 尺寸(宽×长) 500×5300mm 650×5400mm 650×5400mm
出料高度 3150mm 3250mm 3250mm
细料输送机 尺寸(宽×长) 500×5600mm 650×5800mm 650×5800mm
出料高度 3030mm 3080mm 3080mm
转接输送机 尺寸(宽×长) 500×2000mm 650×2000mm 650×2000mm
出料高度 2130mm 2130mm 2130mm
柴油发动机 功率 75kw 75kw 96kw
制造商 卡特帕金斯 卡特帕金斯 卡特帕金斯
整机 功率 54kw 57.5kw 65.5kw
控制方式 有线/无线(选配) 有线/无线(选配) 有线/无线(选配)

定制服务流程

更多型号也可联系我们,支持定制

200000+
家客户倾心之选

红星机器凭借良好的声誉、优异的品质及健全的售后服务赢得世界点赞,在国内外众多企业大放异彩 !

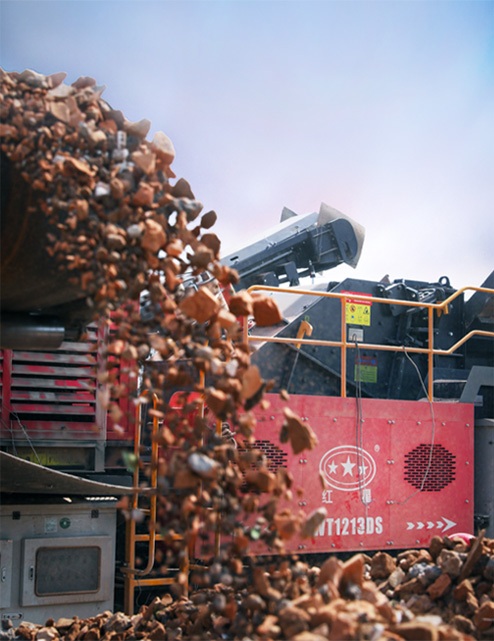

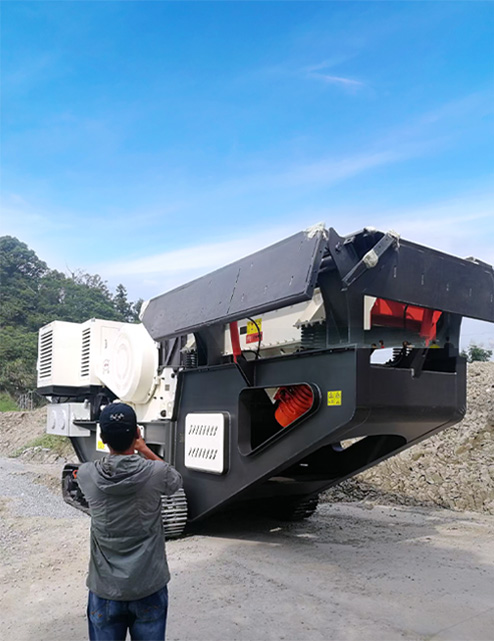

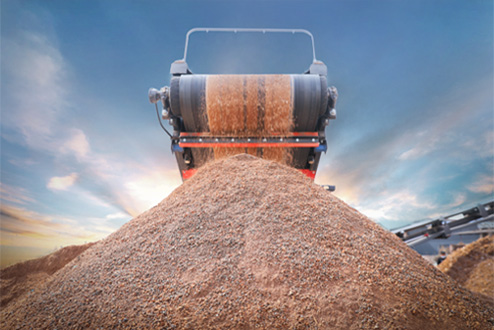

  • 移动破碎站客户现场

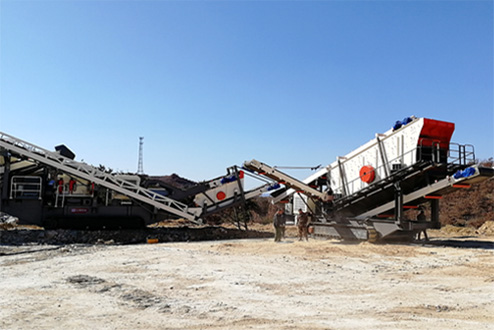

  • 破碎生产线客户现场

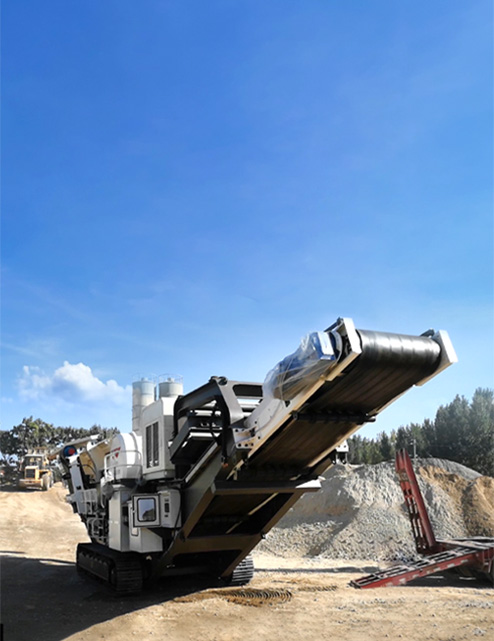

  • 移动破碎站客户现场

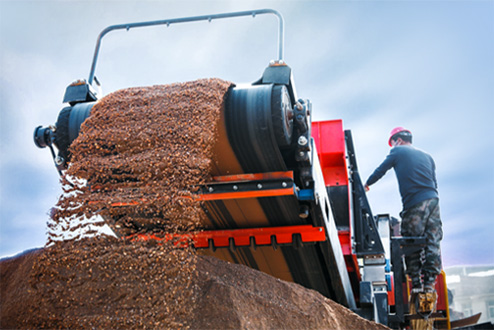

  • 砂石生产线客户现场
