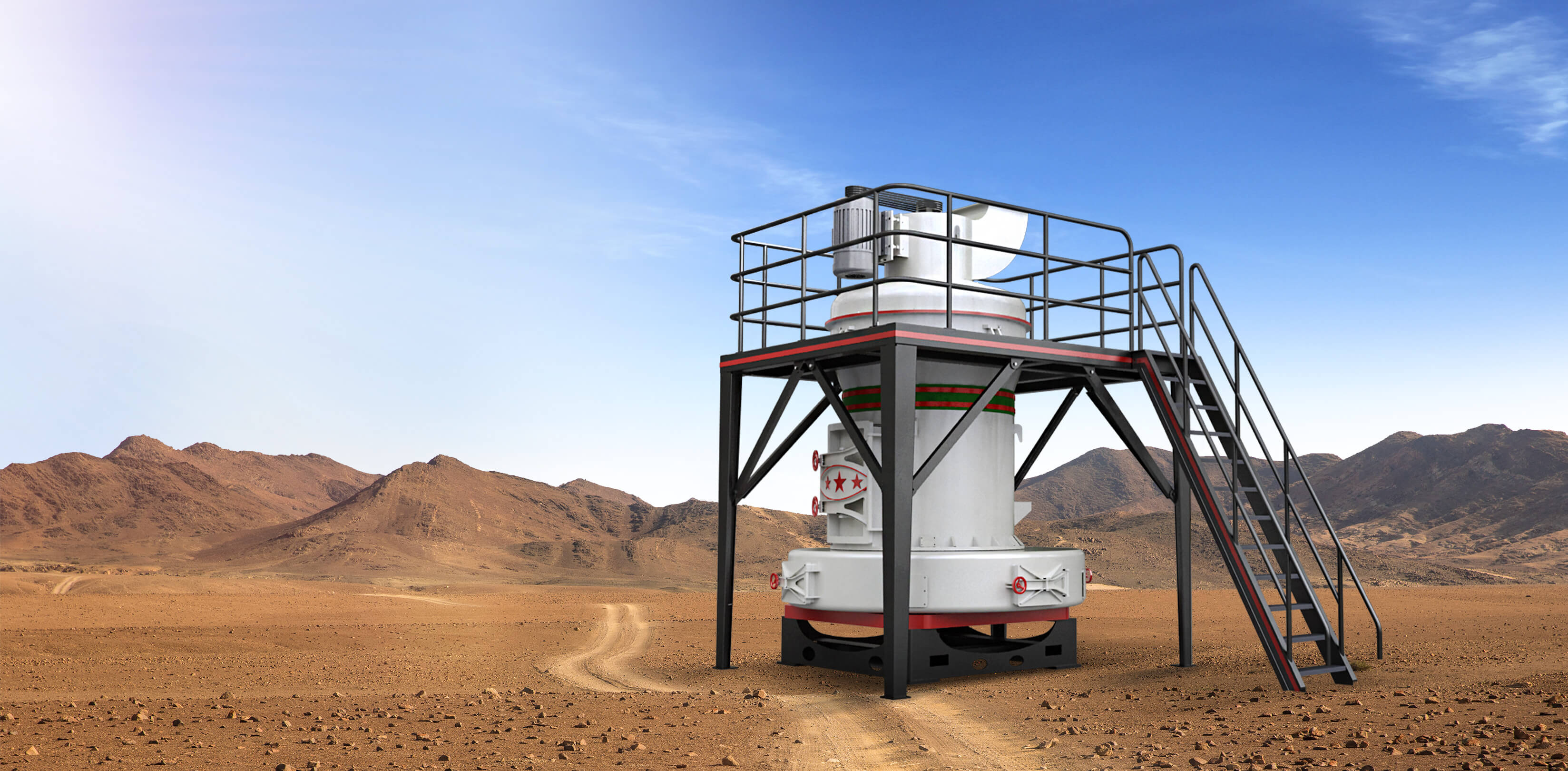

雷蒙磨粉机
Raymond Mill

雷蒙磨粉机

  • 转动平稳,运转可靠
  • 易损件使用寿命长

优质的产品是我们的核心竞争力

High quality products are our core competitiveness

产品简介

Product Introduction

R型雷蒙磨机广泛适用于重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、萤石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃、保温材料等莫氏硬度不大于9.3级,湿度在6%以下的非易燃易爆的矿产化工、建筑等行业280多种物料的高细制粉加工,成品粒度80—325目范围内任意调节。

该机采用国内外同类产品的先进结构,并在同行业雷蒙磨的基础上更新改进设计而成,该设备比球磨机效率高、电耗低、占地面积小,一次性投资不多。

产品优势和特点

Product Advantage

产品实拍展示

Product Photos

工作原理


Working Principle

该机结构主要由主机、分析器、风机、成品旋风分离器、微粉旋风分离器及风管组成。其中,主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳组成。

物料研磨后,风机将风吹入主机壳内,吹起粉末,经置于研磨室上方的分析器进行分选,细度过粗的物料又落入研磨室重磨,细度合乎规格的随风流进入旋风收集器,收集后经出粉口排出,即为成品。风流由大旋风收集器上端的回风管回入风机,风路是循环的,并且在负压状态下流动,循环风路的风量增加部分经风机与主机中间的废气管道排出,进入小旋风收集器,进行净化处理。

Technical parameters

技术参数

  • 雷蒙磨粉机
  • HGM系列细粉磨
  • HLM立式矿磨
型号
参数
4525 4119
进料粒度(mm) ≤30 ≤25
成品粒度(mm) 0.173-0.044 0.173-0.044
不同物料细度班产(t) 16-176 8-78
中心轴转速(r/min) 82 105
磨环直径(mm) 1770 1400
磨辊直径(mm) 450 410
磨辊高度(mm) 250 190
主机电机(kw) Y315M-4-132 Y280S-4-75
风机电机 Y315M-4-132 Y280S-4-75
分析器电机 YCT250-4A-18.5 YCT200-4B-7.5
型号 进料粒度(mm) 成品粒度(mm) 处理能力(t/h) 磨环直径(mm) 磨辊数量 主机功率(kW) 风机功率(kW) 选粉机功率(kW) 传动方式
HGM88 <25 0.25-0.015 0.4-5 908 3 22 22 5.5 皮带传动
HGM95 <25 0.25-0.015 0.6-7 1006 3 37 37 7.5
HGM120 <25 0.25-0.015 1.2-15 1280 3 55 75 15 减速机传动
HGM130 <25 0.25-0.038 1.6-21 1400 4 75 90 18.5
HGM138 <25 0.25-0.038 2-25 1510 4 90 110 22
HGM160 <30 0.25-0.038 2.7-28 1770 5 132 160 22/30
HGM175 <35 0.25-0.038 3-35 1900 5 185 200 30
HGM190 <40 0.25-0.038 5-40 2040 4 250/280 250/280 45/55

注:产量根据不同物料,进料粒度等因素其结果将有所不同

规格型号 产量(t/h) 成品细度 原料水分 成品水分 主电机功率(kW)
HLM1300K 10-40 0.84-0.37mm (20-400 目) ≤15% ≤1% 200
HLM1500K 13-50 280
HLM1700K 18-70 400
HLM1900K 20-85 500
HLM2200K 35-135 800-900
HLM2400K 40-160 900-1120
HLM2800K 50-200 1120-1250
HLM3400K 70-260 1800-2000
HLM3700K 90-320 2500-2800

注:原料易磨性(Bond)指数≤13kw/t
