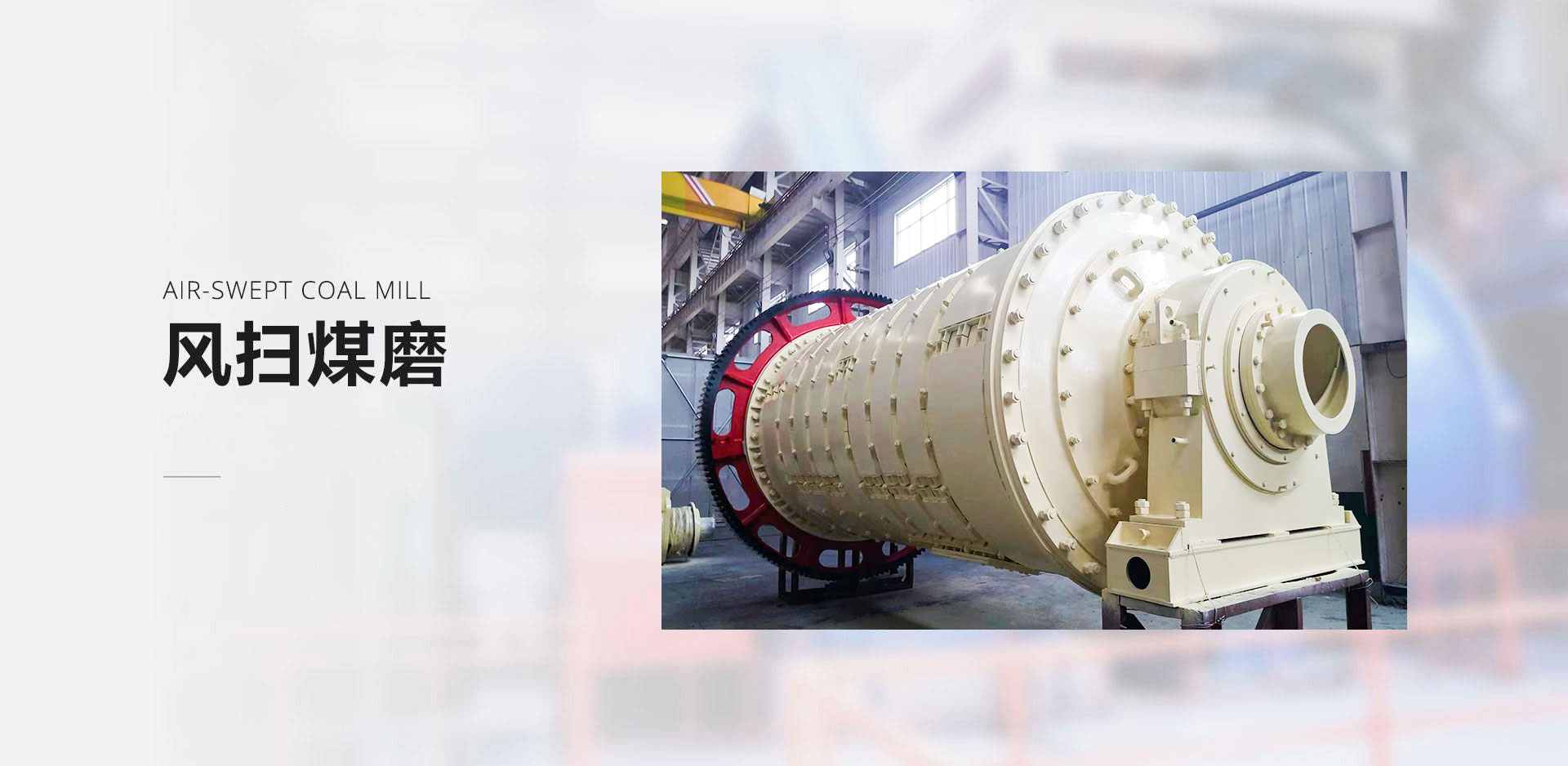

风扫煤磨
Product Brief Introduction

产品简介

风扫煤磨是用来粉磨兼烘干各种硬度煤炭的设备,它主要由进料装置、主轴承、回转部分、传动装置、进出料装置、高压起动装置及润滑系统组成。广泛应用于水泥建材、火力发电、冶金工业、化学工业等,风扫煤磨结构合理,粉磨效率高,是煤粉制备的理想设备。

Product Advantage

优势,特点

  • 1.

    能够连续生产,生产能力大

  • 2.

    细度容易调整,安装维修方便

  • 3.

    结构紧凑,运转平稳,使用寿命长

  • 4.

    对物料适应性强,可以粉磨各种硬度的煤炭

Working Principle

工作原理

本磨机为边缘传动,由电动机通过减速机及大小齿轮带动磨机传动。

原煤由喂料设备进入到磨机的进料装置中,温度为300℃左右的热风也通过进风管进入进料装置,烘干仓内设有特制的扬料板将原煤扬起,使得原煤在此处进行强烈的热交换而得到烘干,烘干后的煤块通过设有扬料板的双层隔仓板进入粉磨仓。

粉磨仓内装有研磨体(钢球),煤块在此仓内被粉碎、研磨成煤粉。在煤块被粉碎的同时,由专用的引风机经过磨机的出料装置将已粉碎的煤粉及气体一同带出磨机,较粗的颗粒会经过出料装置的返料螺旋返回到粉磨仓内进行再次粉磨。

Technical parameters

技术参数

探索属于您的设备

项目 规格 (m) Φ1.7×2.5 Φ2.2×4.4 Φ2.4×4.75 Φ2.4×4.5+2 Φ2.6×5.25+2.25 Φ2.8×5+3 Φ3.0×6.5+2.5 Φ3.2×6.75+2 Φ3.4×6+3 Φ3.8×7+2.5
筒体转速(r/min) 24.5 22.4 20.4 20.4 19.7 18.3 18.3 16.9 17.5 16.4
生产能力(t/h) 3-5 8-9 12-14 11-12 13-14 16-17 19-20 25-30 28-30 38-40
进料粒度(mm) <25 <25 <25 <25 <25 <25 <25 <25 <25 <25
研磨体装载量(t) 7.5 20 22 22.5 28 32 43 50 55 80
主减速机 ZD40 ZD60 ZD60 ZD60 ZD70
MBY450
ZD70
MBY500
ZD80
MBY560
JDX560 JDX710 MBY800
主电动机(kw) 95 250 280 315 400 500 630 710 800 1250
总重量(t) 29 46 54 76 98 107 124 148 162 215

定制服务流程

更多型号也可联系我们,支持定制
