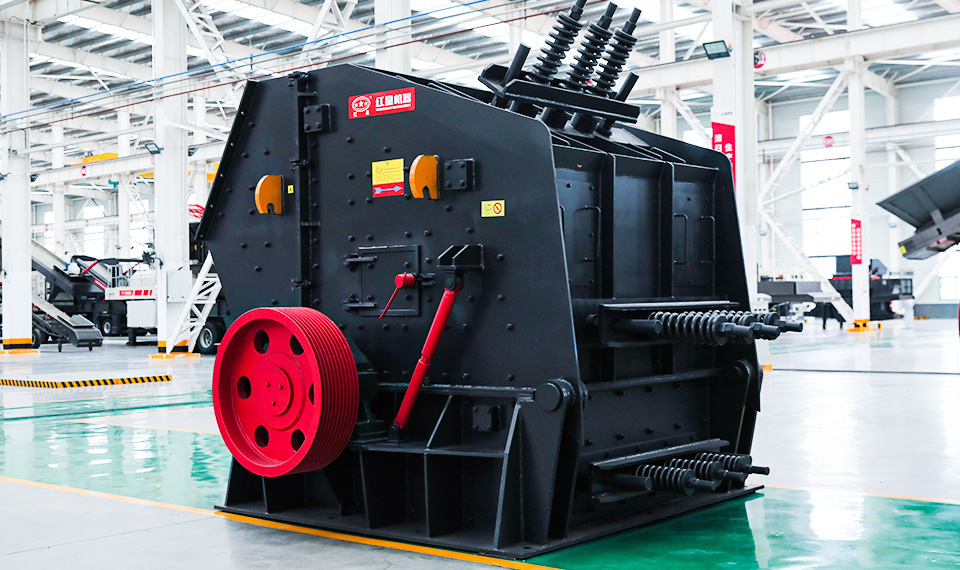

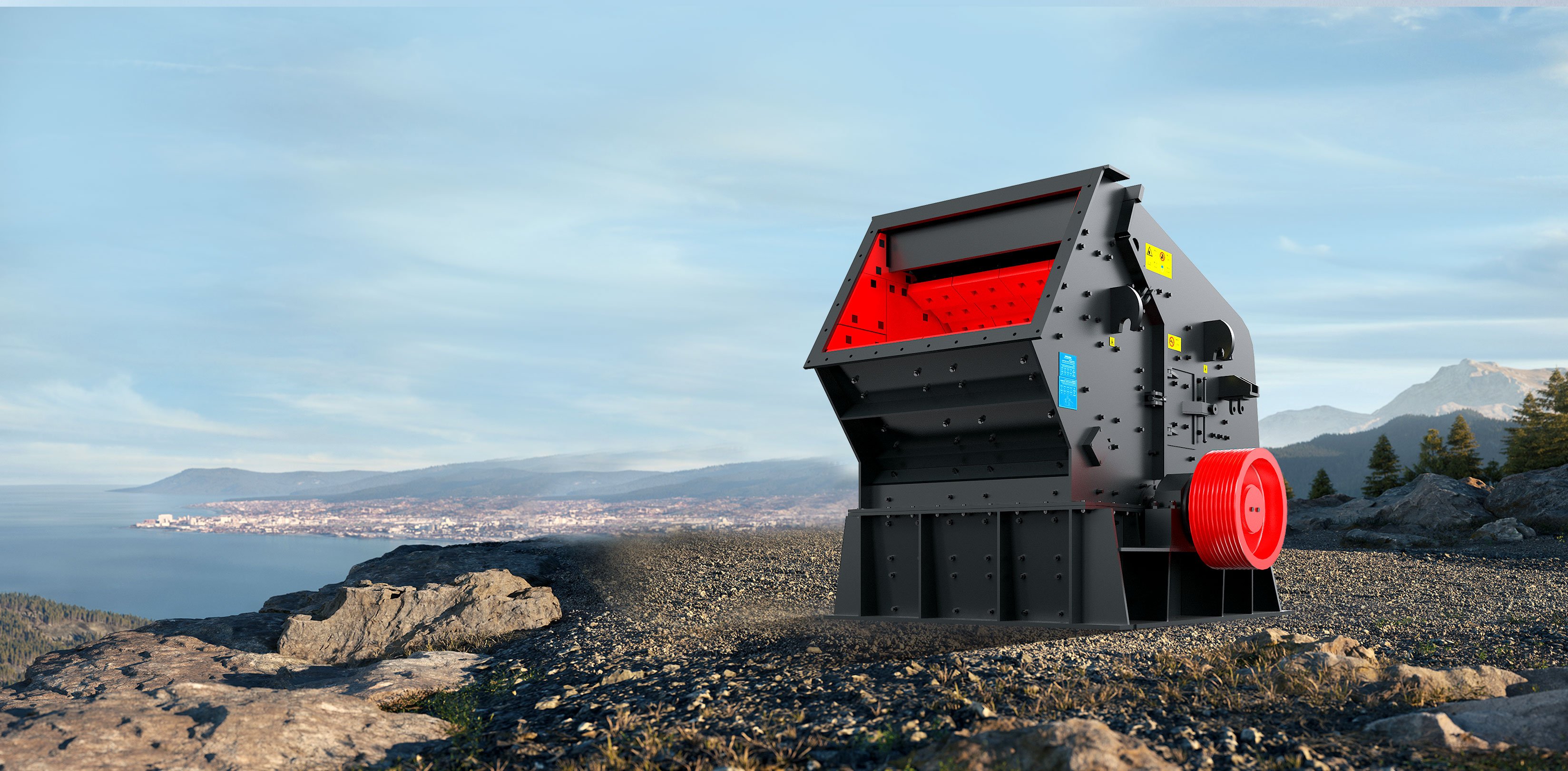

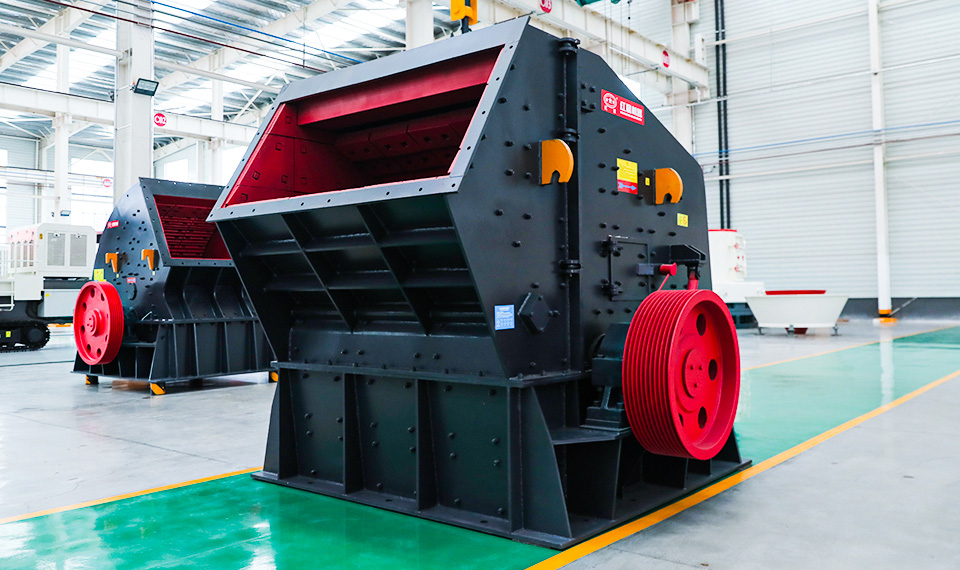

反击式破碎机
Impact Crusher

反击式破碎机

碎石悍将product features
Product Brief Introduction

产品简介

本系列反击式破碎机(反击破)是我公司在吸收国内外先进技术,结合国内砂石行业具体工矿条件而研制的新一代反击式破碎机。它采用新的制造技术,结构设计,加工成品呈立方体,无张力和裂缝,粒形相当好,能破碎进料粒度不超过500mm、抗压强度不超过350MPa的各种粗、中、细物料(花岗岩、石灰石、混凝土等),广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。其排料粒度大小可以调节,破碎规格多样化。 反击式破碎机能处理边长100~500mm以下物料,其抗压强度较高可达350MPa,具有破碎比大,破碎后物料呈立方体颗粒等优点,适用于破碎中硬物料,如水泥厂的石灰石破碎,具有生产能力大,出料粒度小的优点。

Product Advantage

优势,特点

  • 1.

    效能高节能

    进料口大、破碎腔高、适应物料硬度高、块度大、产品石粉少

  • 2.

    产品粒型好

    反击板与板锤间隙能方便调节,有效控制出料粒度,颗粒形状好。

  • 3.

    结构合理紧凑

    结构紧凑、机器刚性强、转子具有大的转动惯量

  • 4.

    综合效益高

    高铬板锤,抗冲击、抗磨损、冲击力大

产品优势
工作原理
Working Principle

工作原理

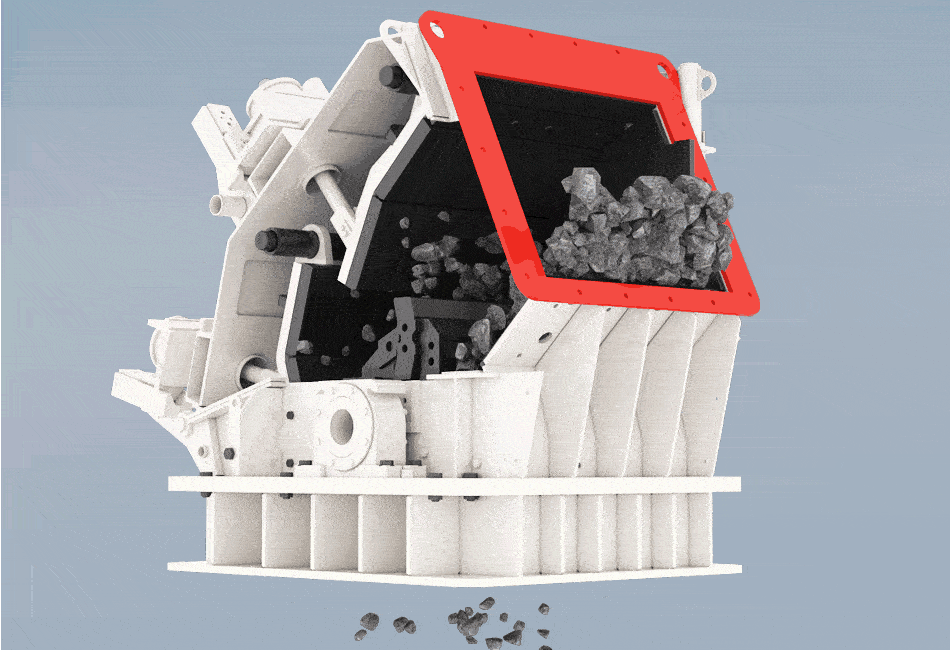

反击式破碎机是一种利用冲击能来破碎物料的破碎机械。本机工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

Technical parameters

技术参数

探索属于您的设备

  • 反击式破碎机
  • HD德版反击式破碎机
  • CI系列反击式破碎机
  • HX系列反击式破碎机
型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
电机功率
(kw)
外形尺寸
(长×宽×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 300-800 6P   630-710 4400×3866×4009
型号 转子尺寸(mm) 最大进料粒度(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸(长×宽×高)(mm) 重量(kg)
-150MPa -350MPa
HD1110 Φ1040×1000 400 200 90~190 4P   90-132 3000×2360×2385 15875
HD1315 Φ1300×1500 700 300 180~280 4P   200-270 3735×3156×3055 29600
HD1520 Φ1500×2000 1000 400 350~500 4P   400-500 4310×3330×3660 42000
HD1625 Φ1650×2500 1300 500 500~670 4P   500-670 5540×4330×4600 66000

二级和三级反击式破碎机技术参数

型号 最大给料粒度
(mm)
电机功率
(kw)
处理能力
(t/h)
外形尺寸
长 ×宽 ×高(mm)
CI1110 250 160 60-210 2826×2087×2285
CI1213 300 200 80-280 2903×2530×2411
CI1316 300 250 100-350 3320×2770×2535
CI1521 350 2×(200-250) 200-600 3450×3620×2770

初级反击破碎机参数

型号 最大给料粒度
(mm)
电机功率
(kw)
处理能力
(t/h)
外形尺寸
长 ×宽 ×高(mm)
CI1313 600 200 100-480 2972×2560×2937
CI1415 600 250 120-600 2985×2790×3068
CI1620 800 2×(200-250) 220-900 4261×3480×3780
CI2023 800 2×500 400-2000 5151×4424×4712

注:产量根据不同物料,进料粒度等因素其结果将有所不同

HX系列反击破 二级反击破(细破)

型号 最大给料粒度(mm) 破碎机重量
含进料斗(kg)
电机功率(kw) 处理能力
(t/h)
HX100S 300 11380 160 60-210
HX120S 350 18112 200 80-300
HX140S 350 29650 400 150-700

HX系列反击破 初级反击破(粗破)适用于建筑垃圾破碎

型号 最大给料粒度(mm) 破碎机重量
含进料斗(kg)
电机功率(kw) 处理能力
(t/h)
HX100P 600 10940 160 60-210
HX120P 900 17252 200 80-400
HX140P 1000 27750 315 200-700

定制服务流程

更多型号也可联系我们,支持定制

200000+
家客户倾心之选

红星机器凭借良好的声誉、优异的品质及健全的售后服务赢得世界点赞,在国内外众多企业大放异彩 !

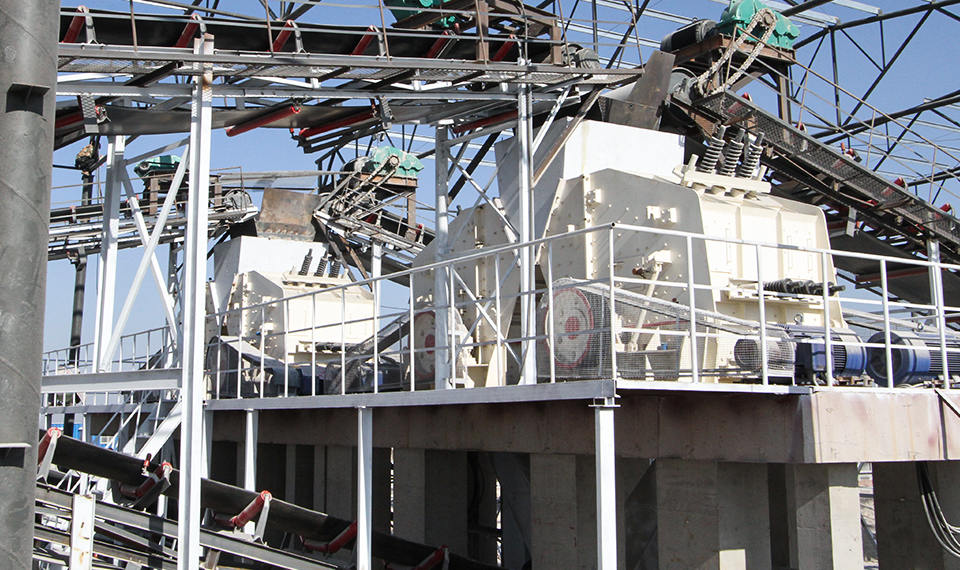

  • 移动破碎站客户现场
