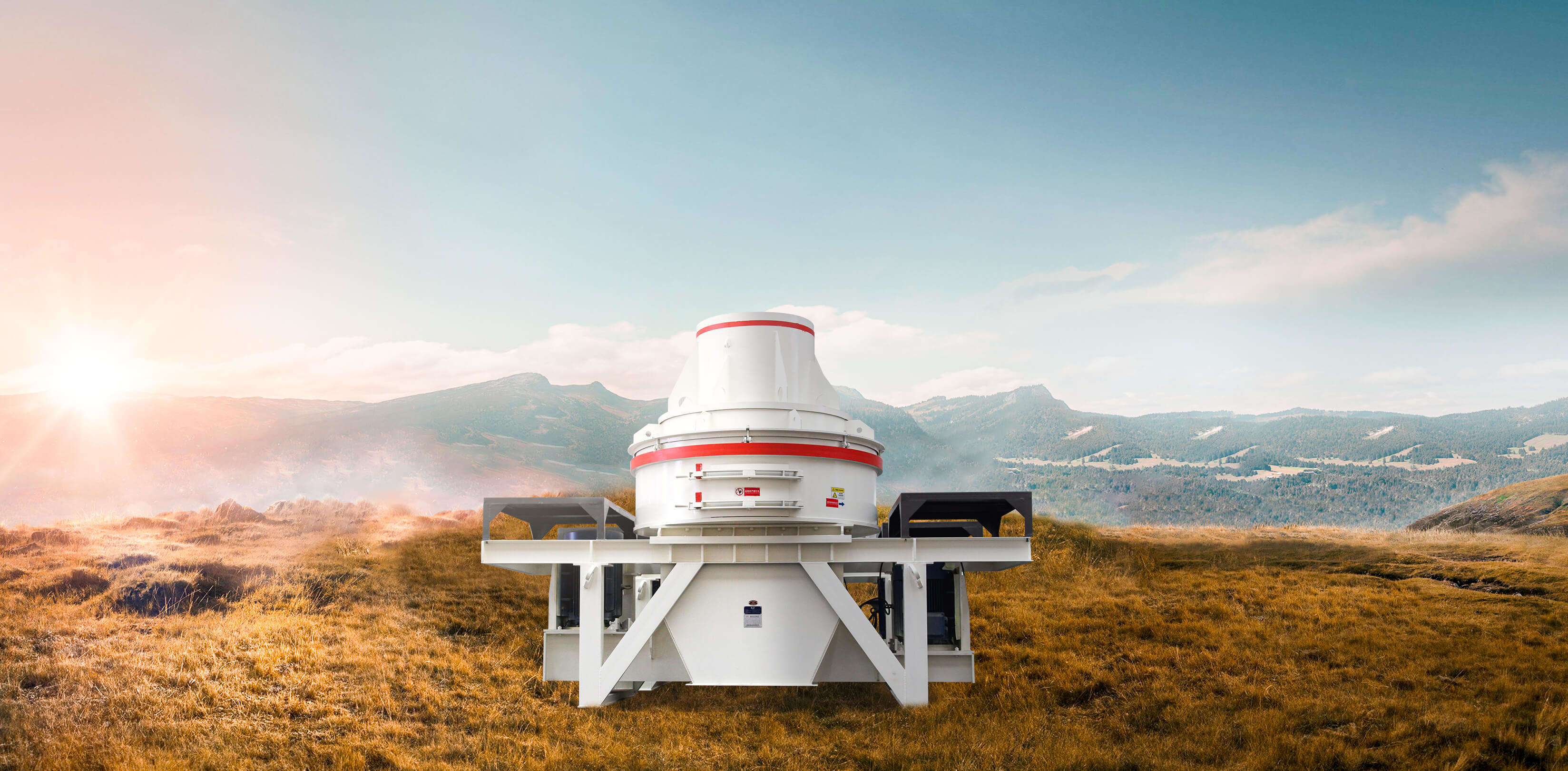

制砂机
Sand Making Machine

制砂机

砂厂悍将product features
Product Brief Introduction

产品简介

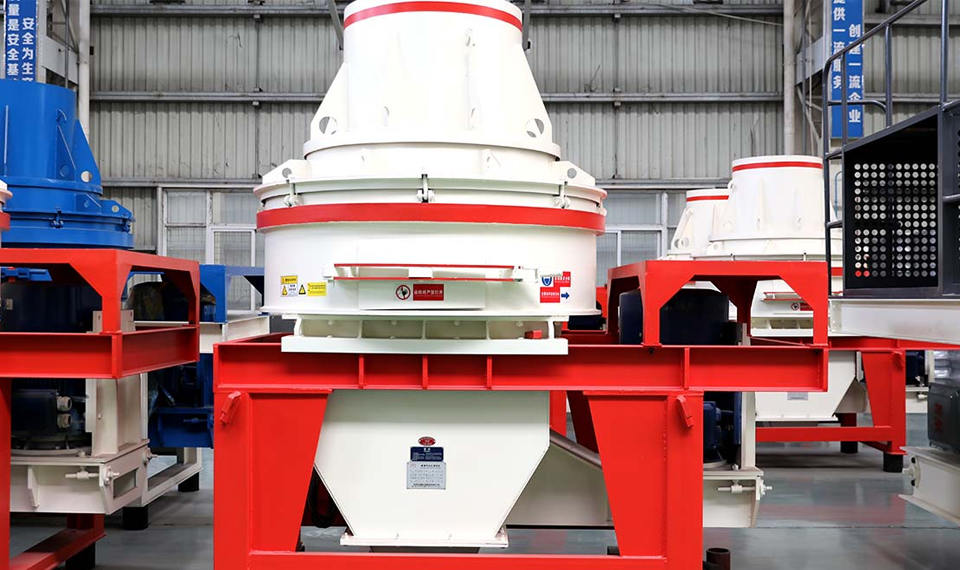

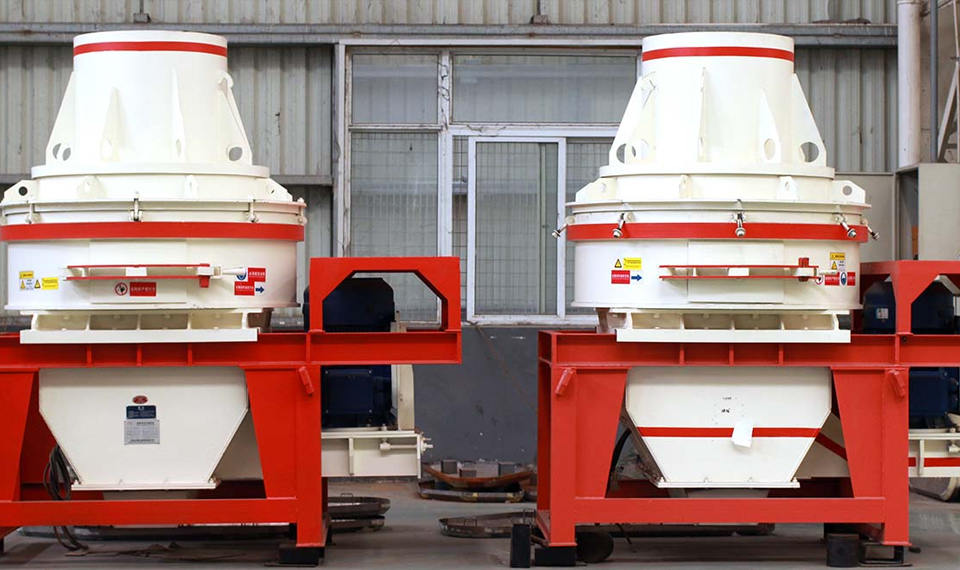

HX系列直通冲击式破碎机又称制砂机,是我公司引进美国巴马克公司有名的“石打石”破碎机原理及技术,结合国内制砂生产方面的实际情况,研制开发出具有国际水平的碎石设备。它广泛适用于各种岩石、磨料、耐火材料、水泥熟料、石英石、铁矿石、混凝土骨料等多种硬、脆物料的中碎、细碎(制砂粒)。对建筑用砂、筑路用砂石尤为适宜。

HX型立式冲击式破碎机由进料、分料器、涡动破碎腔、叶轮体验、主轴总成、底座传动装置及电机等七部分组成。

Product Advantage

优势,特点

  • 1.

    设备体积小、操作简便、安装和维修方便

  • 2.

    具有整形功能、产品呈立方状、堆积密度大

  • 3.

    涡流腔内部气流自循环,粉尘少,噪声小。生产过程中,石料能形成保护底层,机身无磨损,经久耐用

  • 4.

    少量易磨损件用特硬耐磨材质制成,体积小、重量轻、便于更换配件

Working Principle

工作原理

制砂机运用先进的选择性破碎和解理破碎原理,直接对物料施加足够动能,并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂,粒形好、自身消耗低。该机能够实现“石打石”和“石打铁”两种工作原理的转换。

物料落入进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

Technical parameters

技术参数

探索属于您的设备

  • 制砂机
  • VSI制砂机
  • HVI制砂机
型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
HX-06 35 2P   37-55KW 2000-3000 12-30 2500×1620×2600
HX-07 45 4P   55-75KW 1500-2500 25-55 2700×1760×2800
HX-09 50 4P   110-150KW 1200-2000 55-100 3900×2000×3070
HX-10 60 4P   150-180KW 1000-1700 100-160 4600×2350×3450
型号 VSI 7611 VSI 8518 VSI 9526 VSI 1140 VSI 1145 VSI 1150
处理量 (t/h) 瀑落与中心进料 80-180 140-260 200-380 300-520 350-610 360-650
全中心进料 40-90 70-130 100-190 160-260 180-355 190-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1150-1300 1150-1300 1150-1300
电机功率(kw) 4P   110 4P   180 4P   264 4P   400 4P   440 4P   500
外形尺寸(长×宽×高)(mm) 4100×2250×2300 4160×2320×2900 4560×2450×2830 5500×2700×3100 5500×2700×3100 5500×2700×3100

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型  号 硬料 软料 制砂 整形 电机功率(kw)
最大进料粒度
(mm)
通过量
(t/h)
HVI 0815  <30 <35  50-140  90-230  2×75
HVI 0818 <30 <35 60-190 110-283 2×90
HVI 0922 <35 <40 70-210 150-330 2×110
HVI 0926 <35 <40 85-240 170-380 2×132
HVI 1032 <40 <45 130-278 180-356 2×160
HVI 1040 <40 <45 180-284 250-440 2×200
HVI 1263 <50 <55 320-498 370-585 2×315

定制服务流程

更多型号也可联系我们,支持定制

200000+
家客户倾心之选

红星机器凭借良好的声誉、优异的品质及健全的售后服务赢得世界点赞,在国内外众多企业大放异彩 !

  • 移动破碎站客户现场
  • 破碎生产线客户现场
  • 移动破碎站客户现场

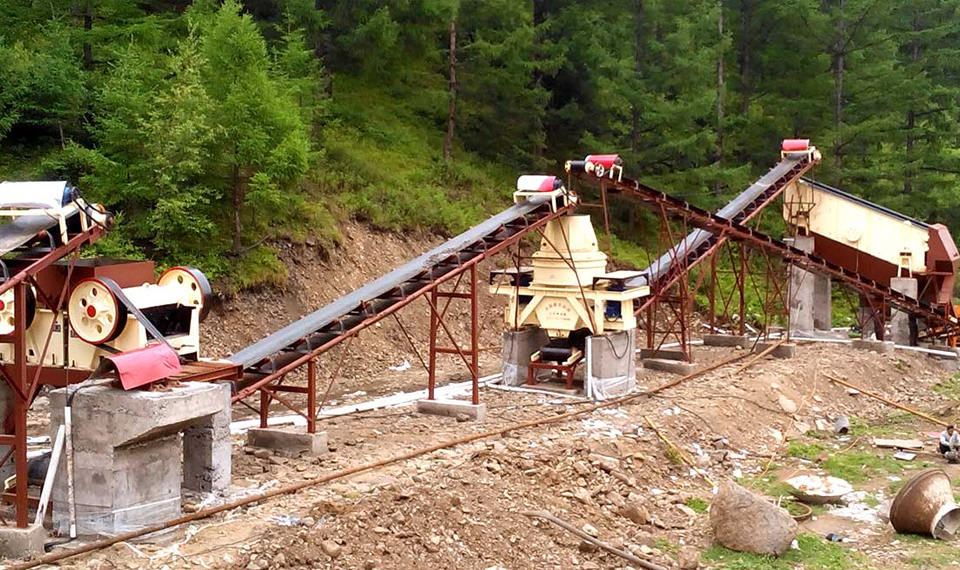

  • 砂石生产线客户现场
