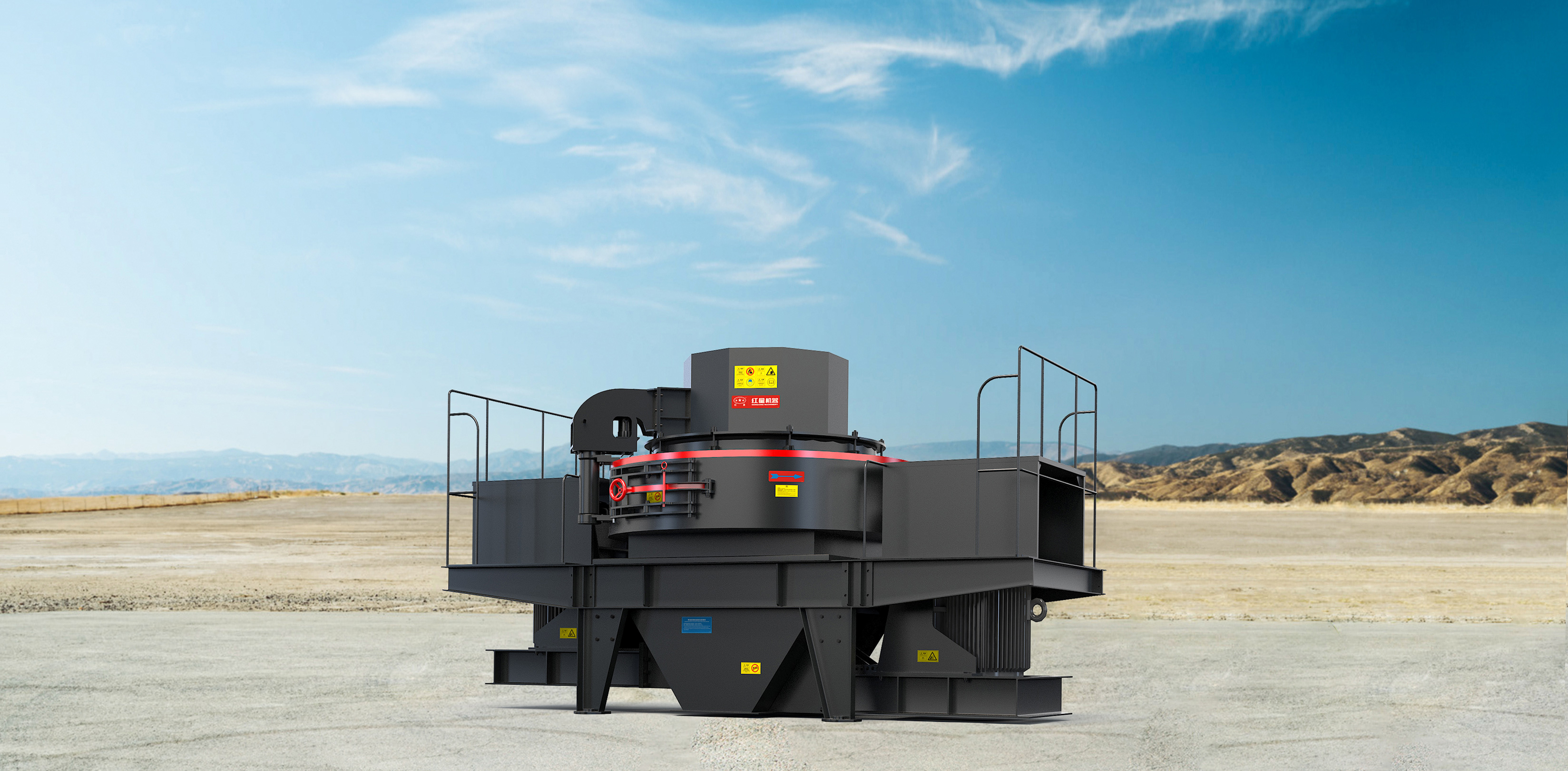

VSI制砂机
VSI Sand Maker

VSI制砂机

砂厂悍将

产品简介

Product Introduction

VSI系列立轴冲击式破碎机(新型制砂机)是我公司引进德国先进技术的基础上,结合国内制砂生产方面的实际情况,经历数次技术改进之后研制出的具有较高水平的制砂设备。该设备尤其适宜为高层建筑、高速公路(铁路)建设、市政工程、大型水利设施、混凝土搅拌站等诸多领域提供砂石骨料。

产品优势和特点

Product Advantage

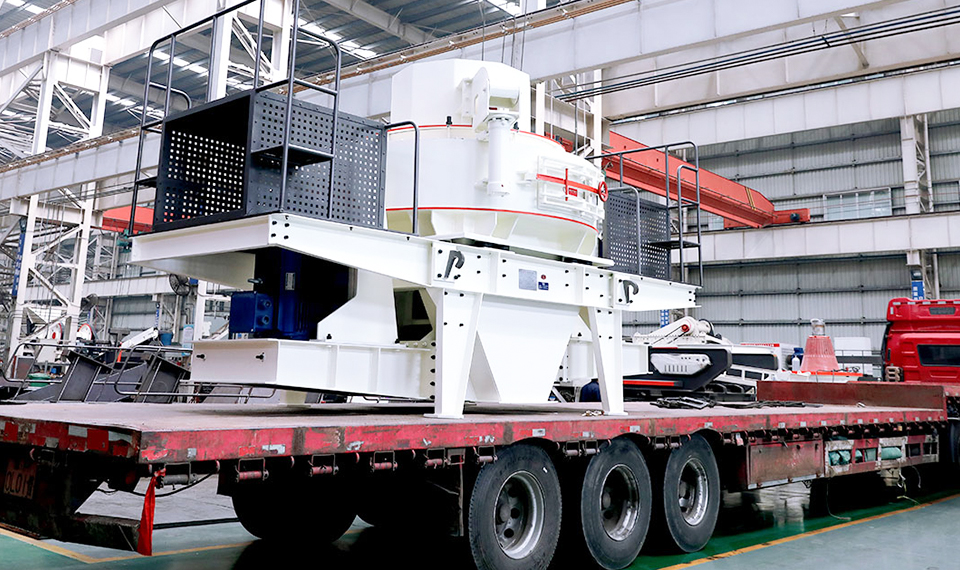

产品实拍展示

Product Photos

工作原理


Working Principle

VSI制砂机运用先进的选择性破碎和解理破碎原理,直接对物料施加足够动能,并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂,粒形好、自身消耗低。该机能够实现“石打石”和“石打铁”两种工作原理的转换。 物料落入进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

工作原理
Technical parameters

技术参数

型号 VSI 7611 VSI 8518 VSI 9526 VSI 1140 VSI 1145 VSI 1150
处理量
(t/h)
瀑落与中心进料 80-180 140-260 200-380 300-520 350-610 360-650
全中心进料 40-90 70-130 100-190 160-260 180-355 190-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1150-1300 1150-1300 1150-1300
电机功率(kw) 4P   110 4P   180 4P   264 4P   400 4P   440 4P   500
外形尺寸(长×宽×高)(mm) 4100×2250×2300 4160×2320×2900 4560×2450×2830 5500×2700×3100 5500×2700×3100 5500×2700×3100

注:产量根据不同物料,进料粒度等因素其结果将有所不同

定制服务流程

更多型号也可联系我们,支持定制
