回转窑

水泥窑主要用于煅烧水泥熟料,分干法生产水泥窑和湿法生产水泥窑两大类。冶金化工窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高铝钒土

生产能力:180-10000t/d

电机功率:55-950×2kw

总重量:149.61-1659t

应用领域:主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧。

7*24小时免费咨询热线 0371-67776666

回转窑是指旋转煅烧窑(俗称旋窑),属于建材设备类。回转窑按处理物料不同可分为水泥窑、冶金化工窑和石灰窑。

水泥窑主要用于煅烧水泥熟料,分干法生产水泥窑和湿法生产水泥窑两大类。冶金化工窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。

石灰窑(即活性石灰窑)用于焙烧钢铁厂、铁合金厂用的活性石灰和轻烧白云石。

回转窑突出优势

工作原理

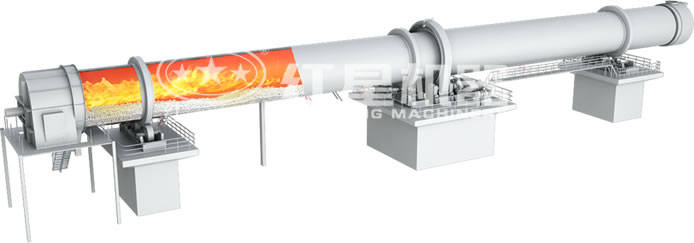

回转窑(旋窑)是一个有一定斜度的圆筒状物,斜度为3~3.5%,借助窑的转动来促进料在回转窑(旋窑)内搅拌,使料互相混合、接触进行反应。窑头喷煤燃烧产生大量的热,热量以火焰的辐射、热气的对流、窑砖(窑皮)传导等方式传给物料。物料依靠窑筒体的斜度及窑的转动在窑内向前运动。

技术参数

  • 回转窑
  • 活性石灰窑
  • 干法水泥回转窑
产品规格
(m)
窑体尺寸 电机功率
(kw)
总重量
(t)
备注
直径(m) 长度(m) 斜度(%) 产量
(t/d)
转速
(r/min)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ------
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94 ------
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 3.5 800 0.3-2 100 310 ------
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 预热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 Max5 950×2 1659 预热分解窑
设计能力(t/d)   150 200 250 300 350 400 500 600 750 800 1000
产品 活性石灰
煅烧白云石
活性石灰
煅烧白云石
活性石灰
煅烧白云石
活性石灰
煅烧白云石
活性石灰
煅烧白云石
活性石灰
煅烧白云石
活性石灰
煅烧白云石
活性石灰
煅烧白云石
活性石灰
煅烧白云石
活性石灰
煅烧白云石
活性石灰
煅烧白云石
预热器 圆形竖式预热器或多边形竖式预热器 圆形竖式预热器或多边形竖式预热器 圆形竖式预热器或多边形竖式预热器 圆形竖式预热器或多边形竖式预热器 圆形竖式预热器或多边形竖式预热器 圆形竖式预热器或多边形竖式预热器 圆形竖式预热器或多边形竖式预热器 圆形竖式预热器或多边形竖式预热器  多边形竖式预热器  多边形竖式预热器  多边形竖式预热器
回转窑 规格(m)  Φ2.5×40 Φ2.8×42 Φ3×46 Φ3.2×50 Φ3.5×54 Φ3.6×56 Φ3.8×58  Φ4×60/Φ4.2×50  Φ4.3×58  Φ4.3×64 Φ4.8×68
有效容积(m³) 142 190 235 292 390 430 505 575/548  670  738  1005
燃烧温度(℃) 1350/1250 1350/1250 1350/1250 1350/1250 1350 1350 1350 1350  1350  1350  1350
冷却器 方形竖式冷却器 方形竖式冷却器 方形竖式冷却器 方形竖式冷却器 方形竖式冷却器 方形竖式冷却器 方形竖式冷却器 方形竖式冷却器  方形竖式冷却器  方形竖式冷却器  方形竖式冷却器
燃料 煤气
煤粉
煤气
煤粉
煤气
煤粉
煤气
煤粉
煤气
煤粉
煤气
煤粉
煤气
煤粉
煤气
煤粉
 煤气
煤粉
 煤气
煤粉
 煤气
煤粉
热耗(KJ/KgC3O) 5300/5000 5300/5000 5300/5000 5300/5000 5225 5225 5100 5100  4810  4810  4810
产品规格
(m)
窑体尺寸 产量
(t/d)
转速
(r/min)
电机功率
(kw)
总重量
(t)
备注
直径(m) 长度(m) 斜度(%)
Φ2.5×40  2.5 40  3.5 180  0.44-2.44  55 149.61 带立筒预热器窑
Φ2.5×50 2.5   50 3 200  0.62-1.86  55 187.37 ------
Φ2.5×54 2.5  54  3.5 204  0.48-1.45  55 196.29 ------
Φ2.7×42 2.7  42  3.5 320  0.10-1.52  55 198.5 ------
Φ2.8×44 2.8   44 3.5 400  0.437-2.18  55 201.58 窑外分解窑
Φ3.0×45 45  3.5  500 0.5-2.47  75 210.94 ------
Φ3.0×48  3 48  3.5 700  0.6-3.48  100 237 窑外分解窑
Φ3.0×60  3  60 3.5 300  0.3-2  100 310 铝矾土煅烧窑
Φ3.2×50  3.2 50  4 1000  0.6-3  125 278 窑外分解窑
Φ3.3×52 3.3  52  3.5 1300  0.266-2.66 125 283 预热发电窑
Φ3.5×54  3.5 54  3.5 1500  0.55-3.4  220 363 预热发电窑
Φ3.6×70  3.6 70  3.5 1800  0.25-1.25  125 419 余热发电窑
Φ4.0×56 56  4 2300  0.41-4.07  315 456 预热发电窑
Φ4.0×60 60  3.5  2500 0.396-3.96  315 510 预热发电窑
Φ4.2×60 4.2  60  4 2750  0.4-3.98  375 633 预热发电窑
Φ4.3×60 4.3  60  3.5 3200  0.396-3.96  375 583 预热发电窑
Φ4.5×66  4.5 66  3.5 4000  0.41-4.1  560 710.4 预热发电窑
Φ4.7×74  4.7 74  4 4500  0.35-4  630 849 预热发电窑
Φ4.8×74  4.8 74  4 5000  0.396-3.96  630 899 预热发电窑
Φ5.0×74 74  4 6000  0.35-4  710 944 预热发电窑
Φ5.6×87 5.6  87  8000  Max4.23  800  1265  预热发电窑
Φ6.0×95 95  10000  Max5  950×2  1659  预热发电窑

更多型号也可联系我们,支持定制

定制服务流程

01/06

01

咨询客服
您只需要一个电话 剩下的交给我们

02

了解需求
销售团队与您详谈,告诉我们您的需求

03

规划设计
专业工程师根据您的需求给出合理的方案

04

生产制造
我们会在合理的时间内保质保量完成

05

技术安装
专业安装团队现场安装、调试至稳定投产

06

后期维护
后期有任何问题都可与售后工程师联系

200000+家客户倾心之选

红星机器凭借良好的声誉、优异的品质及健全的售后服务赢得世界点赞,在国内外众多企业大放异彩 !

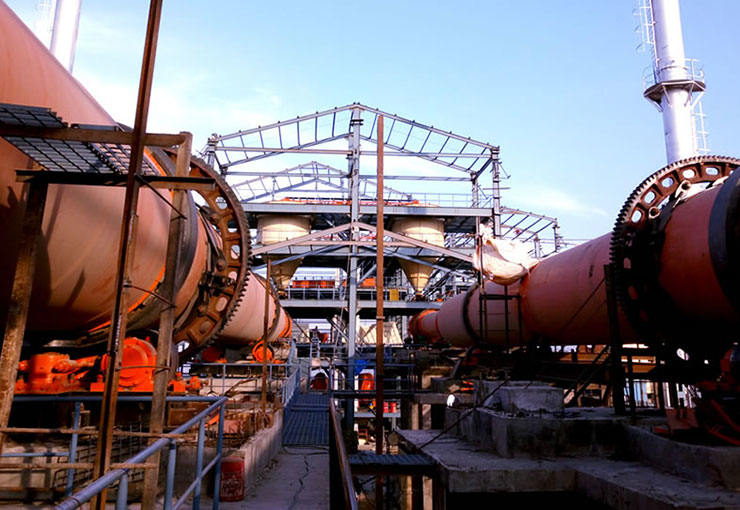

相关案例
