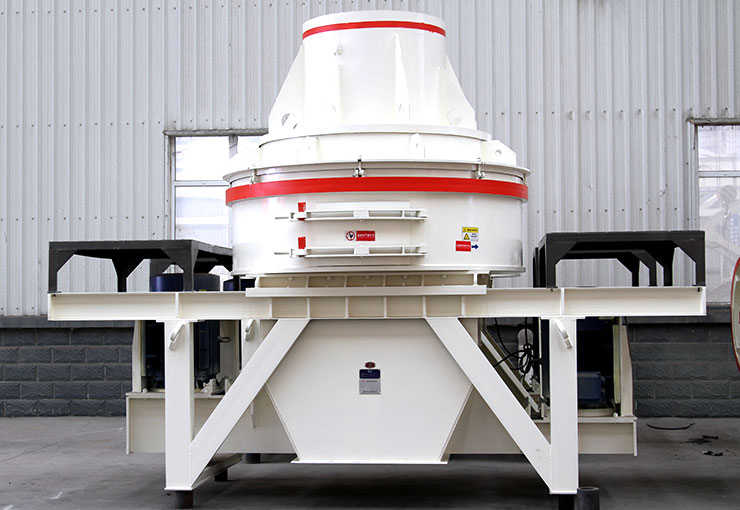

制砂机

冲击式破碎机又称制砂机,是我公司引进美国巴马克公司有名的“石打石”破碎机原理及技术,结合国内制砂生产方面的实际情况,研制开发出具有国际水平的高效碎石设备。

进料粒度:≤50mm

生产能力:12-100t/h

总重量 :5600-12600kg

应用领域:各种岩石、磨料、耐火材料、水泥熟料、石英石、铁矿石、混凝土骨料。

7*24小时免费咨询热线 0371-67776666

设备简介

HX系列直通冲击式破碎机又称制砂机,是我公司引进美国巴马克公司有名的“石打石”破碎机原理及技术,结合国内制砂生产方面的实际情况,研制开发出具有国际水平的高效碎石设备。它广泛适用于各种岩石、磨料、耐火材料、水泥熟料、石英石、铁矿石、混凝土骨料等多种硬、脆物料的中碎、细碎(制砂粒)。对建筑用砂、筑路用砂石尤为适宜。

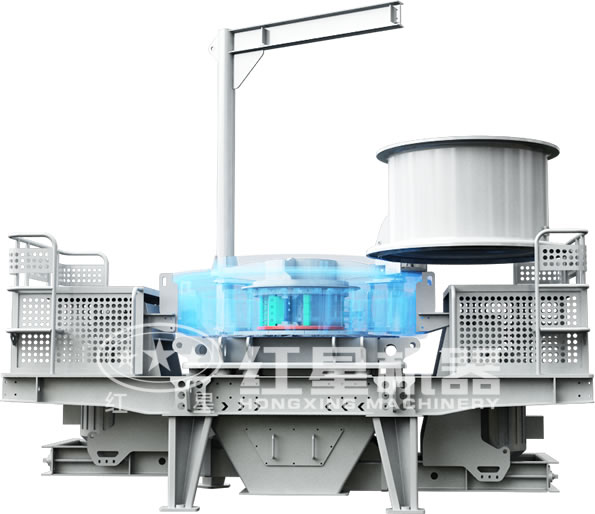

HX型立式冲击式破碎机由进料、分料器、涡动破碎腔、叶轮体验、主轴总成、底座传动装置及电机等七部分组成。

观看视频

制砂机突出优势

工作原理

制砂机运用先进的选择性破碎和解理破碎原理,直接对物料施加足够动能,并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂,粒形好、自身消耗低。该机能够实现“石打石”和“石打铁”两种工作原理的转换。

物料落入进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

技术参数

  • 制砂机
  • VSI制砂机
  • HVI冲击式制砂机、整形机
型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
HX-06 35 2P   37-55KW 2000-3000 12-30 2500×1620×2600
HX-07 45 4P   55-75KW 1500-2500 25-55 2700×1760×2800
HX-09 50 4P   110-150KW 1200-2000 55-100 3900×2000×3070
HX-10 60 4P   150-180KW 1000-1700 100-160 4600×2350×3450
型号 HXVSI-7611 HXVSI-8518 HXVSI-9526 HXVSI-1140 HXVSI-1145 HXVSI-1150
处理量
(t/h)
瀑落与中心进料 120-180 200-260 300-380 450-520 500-610 520-650
全中心进料 60-90 100-130 150-190 225-260 245-355 255-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310 1150-1300 1150-1300
双电机功率(kw) 4P   110KW 4P   180KW 4P   264KW 4P   400KW 4P   400KW 4P   500KW
外形尺寸(长×宽×高)(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2778 5100×2700×3300 5500×2700×3300 5500×2700×3300
电源 380V 50HZ
润滑站 双油泵电机功率 2×0.31Kw
安全保护 双油泵互补保证供油:无油流、无油压自动停机:水冷降温:冬季电机加热启动。
外形尺寸
(长×宽×高)(mm)
820×520×1270
油箱加热器功率 2KW
型  号 制砂 整形 制砂 整形 电机功率(kw)
最大进料粒度
(mm)
通过量
(t/h)
HVI 0815  <30 <35  70-140  130-230  2×75
HVI 0818 <30 <35 80-190 165-283 2×90
HVI 0922 <35 <40 105-145 220-330 2×110
HVI 0926 <35 <40 120-190 240-380 2×132
HVI 1032 <40 <45 181-278 246-356 2×160
HVI 1040 <40 <45 262-284 350-440 2×200
HVI 1250 <45 <50 345-371 414-540 2×250
HVI 1263 <50 <55 453-498 521-585 2×315

更多型号也可联系我们,支持定制
