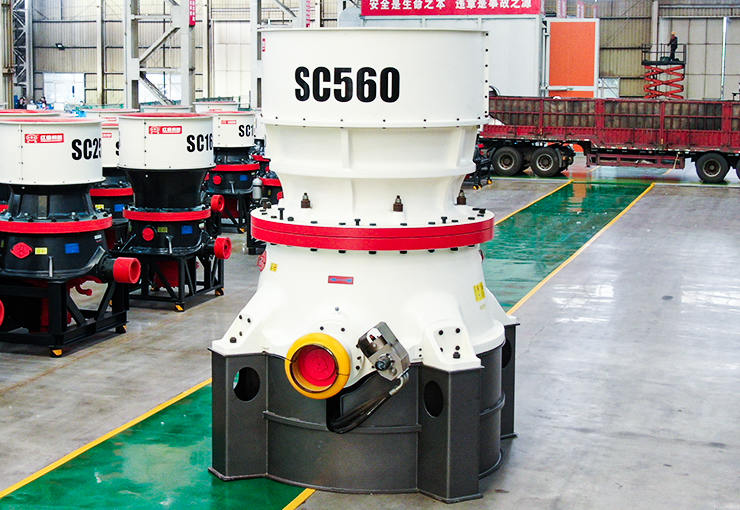

单缸圆锥破碎机

单缸圆锥破碎机

『进料粒度』:≤560mm

『生产能力』:36-2181t/h

『应用领域』:砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等

『适用物料』:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿石、金矿石、铜矿石等

免费获取报价

7*24小时免费咨询热线

0371-67776666

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

多种可选择的腔型,破碎效率高,产品粒型呈立方形

SC(S)系列单缸液压圆锥破碎机,采用世界先进的破碎技术研发而成,集机械,液压,电气,智能控制等技术于一体。全新破碎机结构,结合优化的层压式破碎腔型,全智能自动化控制系统,使SC(S)系列单缸液压圆锥破碎机拥有传统圆锥破碎机无可比拟的性能特点。可以广泛地应用于中碎,细碎及超细碎作业当中。

广泛应用于冶金、建筑、水泥、水利、公路、铁路、选矿等领域,有着中碎、细碎、超细碎等作用。

单缸圆锥破碎机一般具有破碎高效、操作简单、成本较低、节能降耗、绿色环保、维修方便等特点,同时破碎后的物料粒型非常优异,品质更为优良,因此颇受行业内用户的认可和青睐,尤其是受到金属矿、建筑砂石加工厂的大力追捧,成为行业内的热销设备之一。

突出优势

1、高质量的石子:该液压圆锥破碎机采用特有的破碎腔形以及层压破碎原理,产生颗粒间的破碎作用,从而使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀。

2、双保险控制的液压与润滑系统,可确保该机的过载保护与良好的轴承润滑。

工作原理

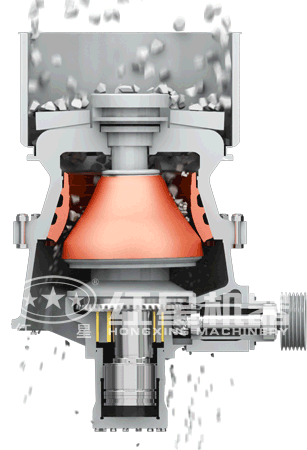

单缸圆锥破碎机工作时:电机带动破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件(大齿轮、大齿轮架、偏心钢套)带动偏心套组件(偏心缸套、偏心铜套)和主轴组件(主轴、内锥、内锥衬板)以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧,当破碎机内落入金属块等不可破碎物体时,单缸的动锥由底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。

技术参数

SC-S中碎系列单缸液压圆锥破碎机参数:

型号 腔型

最大进料尺寸

(mm)

最小进料尺寸

(mm)

装机功率

(kw)

处理能力

(t/h)

SC100S C1 250 22 90 85-170
C2 200 19 90 70-130
SC160S C1 360 25 160 125-345
C2 300 22 160 108-305
SC250S C1 450 35 250 267-605
C2 400 29 250 225-515
SC315S C1 560 41 315 349-1050
C2 500 38 315 318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号 腔型

最大进料尺寸

(mm)

最小排料口尺寸

(mm)

装机功率

(kw)

处理能力

(t/h)

SC100 F1 150 10 90 45-135
F2 90 10 90 43-118
F3 50 6 90 36-71
SC160 F1 200 13 160 69-215
F2 115 10 160 57-184
F3 75 8 160 63-126
SC250 F1 215 16 250 116-396
F2 140 13 250 97-328
F3 70 8 250 95-252
SC315 F1 275 16 315 177-662
F2 175 16 315 162-552
F3 85 13 315 195-401
SC560 F1 300 22 560 448-1512
F2 195 19 560 380-1373
F3 90 13 560 357-912
SC750 F1 370 25 750 394-2181
F2 300 19 750 342-2020
F3 230 16 750 267-1814
F4 120 13 750 248-1165
F5 85 10 750 185-1170
