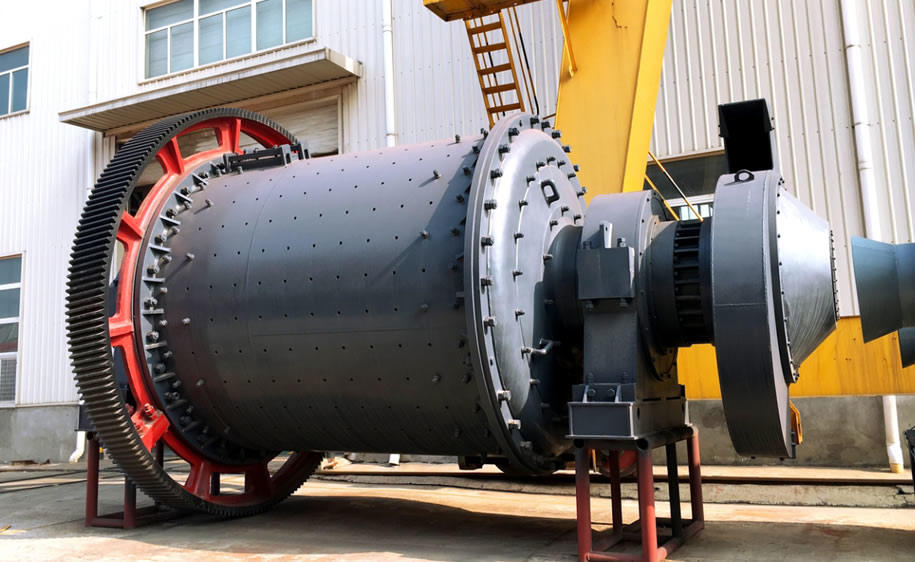

间歇式球磨机

简述间歇式球磨机广泛应用于水泥、硅酸盐制品、新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。

进料粒度≤25mm

处理能力0.65-615t/h

总重量5.85-525t

【应用领域】水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。

【适用物料】石英石、金矿石、铁矿石、水泥熟料、铜矿石、磁黄铁矿、建筑垃圾、水泥熟料、玻璃等。

免费获取报价

7*24小时免费咨询热线

0371-67776666

对各种矿石和其它可磨性物料进行干式或湿式粉磨

间歇式球磨机是物料被破碎之后,再进行粉碎的关键设备。间歇式球磨机广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。

突出优势

间歇式球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,性能可靠。

节省能耗

采用全液压操作,使用方便,易于实现自动化,其可靠性和寿命大大提高

出料部设计灵活

出料口设计合理,客户可根据自身需要选配除铁器

回转部

回转部的筒体、衬板、介质、隔仓板、出料篦板均采用高质量原件组合而成

给料部进料量大

合理的进料口设计,增大了进料量

研磨效率高,衬板质量好

衬板和研磨体采用氧化铝陶瓷、石英、SILEX或特殊材料,硬矿物采用无铁污染设计

采用封闭系统,减少粉尘

超细球磨机和分级机形成封闭系统,负压输送,粉尘小,减少对人体的伤害

工作原理

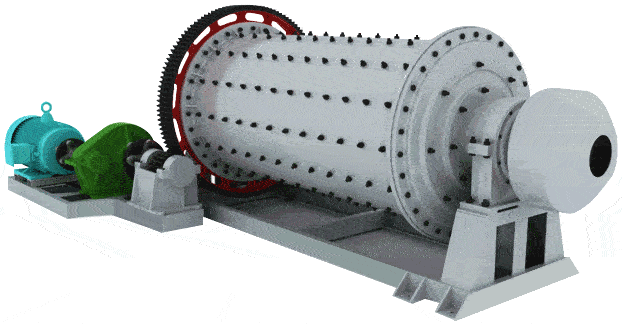

间歇式球磨机通过两端的中空轴支承在主轴承上,两个中空轴对颈中,有一个可以在主轴承上轴向伸缩,另一个是固定的。由于间歇式球磨机的齿轮传动会产生向力,在设计时使一个中空轴颈带有两个凸肩,凸肩之间的距离恰好等于轴瓦的长度,从而防止发生轴向运动。另一个中空轴颈不带凸肩,其长度大于轴瓦长度给5-25mm,当筒体受热而伸长或由于载荷使筒体挠曲时,可以在一定范围内自由伸缩。一般选择靠近传动齿圈的轴颈为固定的中空轴颈。

为了使球磨机内矿浆面有一定的倾斜度,排料端中空轴颈的内直径稍大于给料端中空轴颈的内径。 中空轴颈的内表面可以是平滑的表面或带有螺旋叶片,给矿端中空轴颈内的顺向螺旋叶片用以运输物料;排料端中空轴颈内的反向螺旋叶片可使粗粒物料返回和防止小球跑出。传动大齿圈7固定于排矿端的筒体上,与小齿轮6啮合,电动机通过小齿轮和大齿圈将筒体带动。

该磨机排矿是靠因排料端中空轴径稍大于给料端中空轴径,造成磨矿机内矿浆面向排料端有一定倾斜度。当矿浆面高度高于排料口内径较低母线时,矿浆便溢流排出磨机。一般适用于细磨或两段磨矿中第二段磨矿。

技术参数

规格型号 筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 ≤20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 ≤20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 ≤25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 ≤25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 ≤25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 ≤25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 ≤25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 ≤25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 ≤25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 ≤25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 ≤25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 ≤25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 ≤25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 ≤25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 ≤25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 ≤25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 ≤25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 ≤25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 ≤25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 ≤25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 ≤25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 ≤25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 ≤25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 ≤25 0.074-0.4 按工艺条件定 630 149
Ф3600×4500 17 90 ≤25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 ≤25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 ≤25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 ≤25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 ≤25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 ≤25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 ≤25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 ≤25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 ≤25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 ≤25 0.074-0.4 148-615 4500 525
