煤泥烘干机

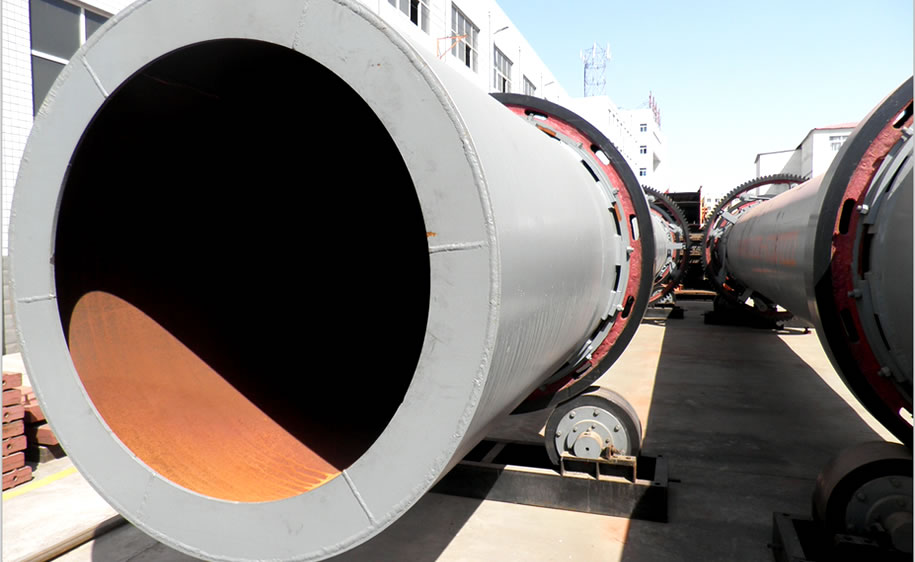

简述煤泥烘干机根据工作原理属于转筒式或者叫回转式滚筒烘干机设备,是矿山设备厂家红星机器生产的一种非常成熟的烘干干燥设备。

筒径×筒长Φ1.2×8.0m-Φ3.6×28m

生产能力1.9-76.0t/h

总重量9-135t

【应用领域】用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。

【适用物料】煤泥、原煤、浮选精煤、混合精煤、高炉矿渣、矿渣、粘土、澎润土、石灰石、沙子等物料的干燥。

免费获取报价

7*24小时免费咨询热线

0371-67776666

煤泥烘干机根据工作原理属于转筒式或者叫回转式滚筒烘干机设备,是矿山设备厂家红星机器生产的一种非常成熟的烘干干燥设备,适于烘干煤矿工业的煤泥、污泥、金属和非金 属矿的磁、重、浮精矿及水泥工业的粘土等多个行业。

突出优势

该机主要由回转体、扬料板、传动装置、支撑装置及密封圈等部件组成。我厂煤泥烘干机采用新型扬料板装置,具有导向、均流、扬料等多项功能,能使物料在煤泥烘干机径向截面全面均布,料幕成为薄、均、全的状态,完全接触热气流,达到充分利用热能的目的。

工作原理

煤泥本身具有高湿、高粘结性,在干燥过程中湿煤泥经由带式输送机进入煤泥打散设备,经过快速打散的块状煤泥进入呈负压的干燥机后分以下几个工作区:一是导料区,湿煤泥进入此区与高温负压热风接触后被迅速蒸发出大量水分,煤泥在大导角的抄板抄动下,形不成粘结便被导入下一个工作区;二是清理区,湿煤泥在此区被抄板抄起形成料幕状态,物料落下时易形成粘结滚筒壁现象,在此区由于设备设计有清扫装置,清扫装置可以快速清理掉粘结筒壁的煤泥,在这个过程中,清扫装置对于物料团球结块也起破碎作用,从而增加了热交换面积,提高传热传质的效率,提高了干燥速率;三是倾斜扬料板区,此区是低温干燥区,煤泥在此区已呈低水分松散状态,此区已不具有粘结现象,经过热交换后成品达到所要求的水分要求,运动进入最后的出料区;四是出料区,煤泥烘干机主机滚筒在此区不设抄板,物料在此区滚动滑行至排料口,完成整个干燥过程。

技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
